带陶瓷贴片天线的GPS接收模块结构

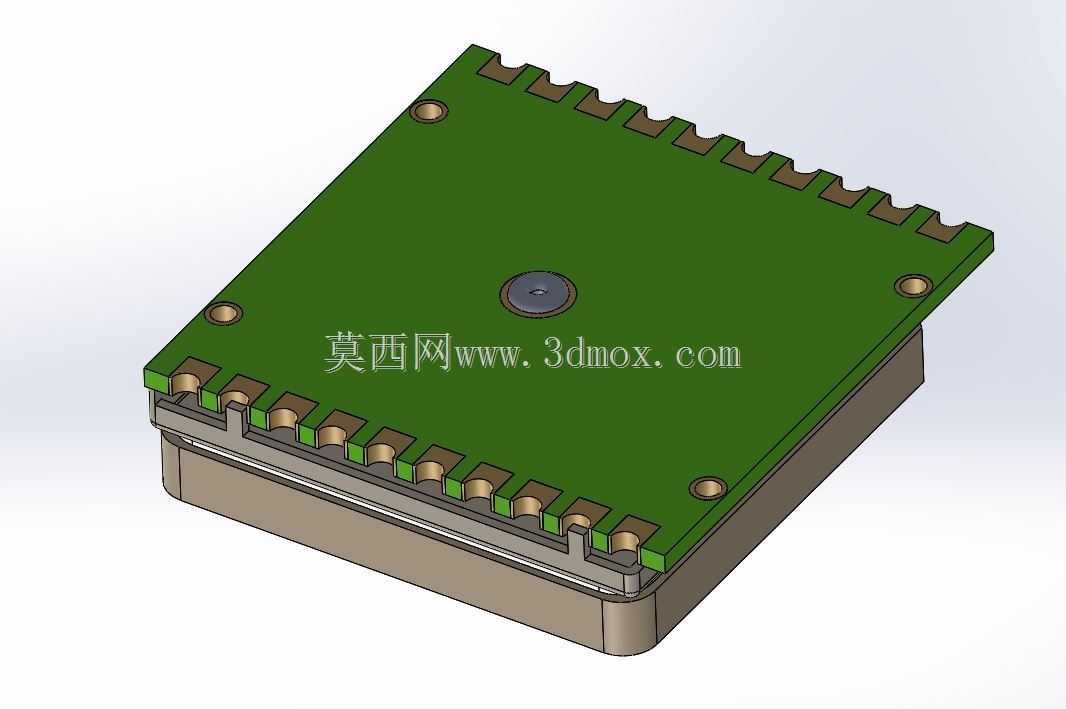

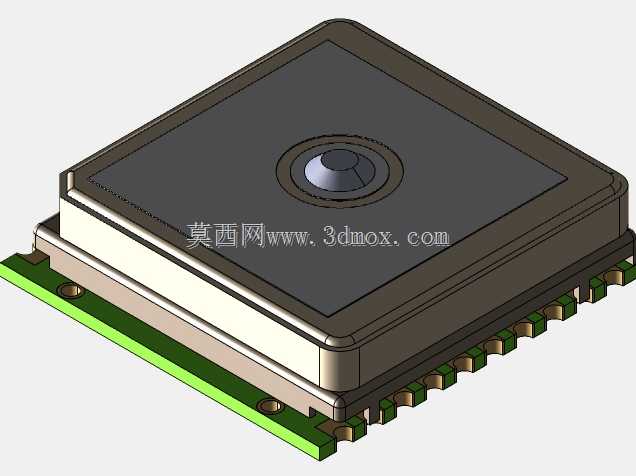

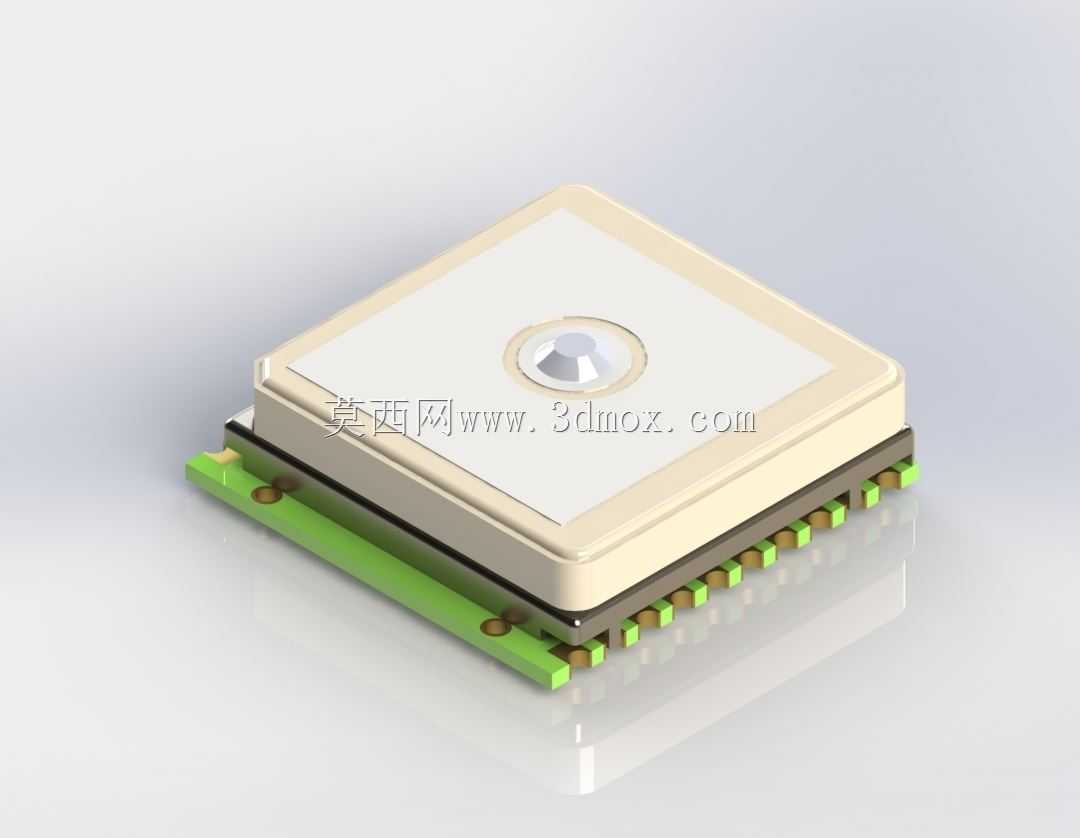

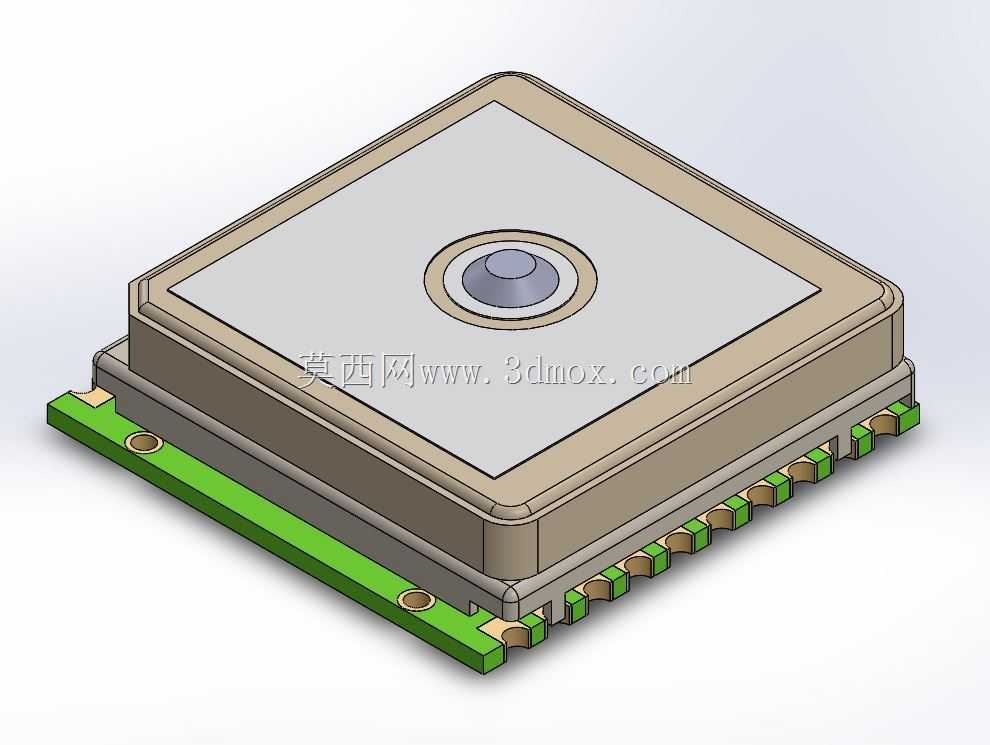

这款集成陶瓷贴片天线的GPS接收模块，是面向便携定位终端、小型物联网采集节点、户外穿戴定位设备开发的核心信号接收组件，在民用定位领域有着广泛的适配场景，能够为车载便携定位装置、户外运动记录设备、资产追踪标签、小型无人机定位单元提供稳定的卫星信号接收能力，解决小型化定位设备天线集成难度大、信号接收增益不足的常见工程问题。模块采用分层堆叠的结构设计思路，顶层为高介电常数陶瓷材质的方形贴片天线，陶瓷介质的选用能够有效压缩天线的物理尺寸，同时保证天线在GPS L1频段的谐振效率，天线中心的馈电点采用同轴馈电结构，能够最大程度降低信号传输过程中的阻抗失配损耗，保证卫星信号从天线到接收芯片的传输完整性。天线层下方为金属屏蔽罩结构，将核心的卫星信号接收芯片完全包裹在内，屏蔽罩采用镀锡冷轧钢材质冲压成型，边缘与底层PCB的接地焊盘充分接触，能够有效隔绝板上其他数字电路、电源电路产生的高频电磁干扰，避免杂散信号耦合进入射频接收链路，导致卫星信号信噪比下降、定位漂移甚至失锁的问题。底层为绿色FR-4材质的印刷电路板，板边采用半孔 castellated 设计，所有信号引脚、电源引脚、接地引脚沿板边两侧均匀排布，这种引脚设计能够同时兼容回流焊表贴安装与插针焊接两种装配方式，为不同生产工艺的终端设备提供装配便利。模块的整体外形为规整的方形薄块结构，边角做了微小的圆弧过渡处理，没有突出的异形结构，在终端设备的结构设计中，仅需要预留对应方形的安装沉槽即可，安装边界清晰，不需要为模块额外设计复杂的固定结构，能够直接通过SMT工艺贴装在终端主板上，大幅降低终端产品的结构设计难度与装配工序复杂度。模块的射频前端电路做了专门的阻抗匹配设计，从天线馈电点到芯片射频输入引脚的走线严格按照50欧姆阻抗控制，走线两侧做了密集的接地过孔隔离，避免走线自身的信号辐射与外界干扰耦合，保证微弱的卫星信号能够被芯片有效解析。在实际应用中，这款模块不需要额外外接天线，仅需要在终端外壳对应天线的位置预留非金属开窗区域，避免金属外壳遮挡卫星信号，即可实现快速冷启动定位，在开阔环境下能够稳定跟踪多颗导航卫星，输出稳定的位置、速度与时间信息，适配各类对安装空间有严格限制的小型定位类终端产品。
