带纹理编织软管工业管路集成装置

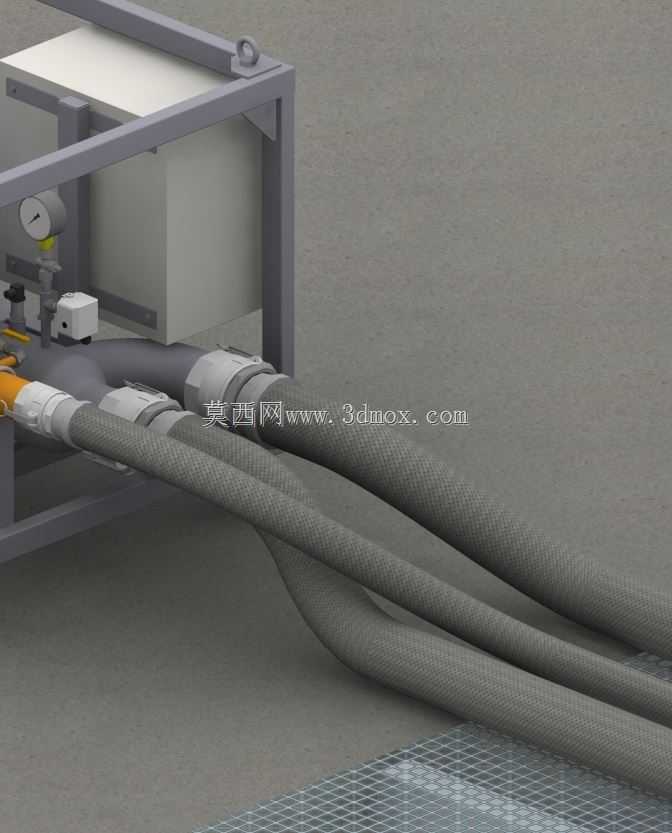

该带纹理编织软管的管路集成装置，主要应用于工业液压系统、流体输送工位、中小型动力单元的管线布设场景，在机床液压站、小型工业设备动力输出端、移动式液压作业装备中承担流体介质传输的核心作用，可适配液压油、乳化液、低压冷却水等多种工业流体的输送需求，能够在设备运行过程中稳定传递介质压力，同时缓冲设备运行产生的振动，避免刚性管路因振动出现疲劳开裂、接口渗漏等常见问题。装置整体采用框架式集成布局，外围的金属框架采用标准型材拼接成型，框架内部预留了阀组、仪表、动力元件的安装空间，框架顶部设置吊装吊点，可适配车间内的整体吊装移位需求，框架底部预留安装固定孔位，可直接通过螺栓固定在设备基座或者车间地面上，整体安装边界紧凑，不需要额外占用过大的车间布设空间，适配多数中小型工业设备的配套安装尺寸要求。本次设计的核心重点在于编织纹理软管的结构还原，区别于常规光滑表面的软管模型，该设计完整还原了编织增强软管的外表面纹理特征，软管外层的编织纹路按照真实工业软管的编织角度、纹理密度进行建模，能够直观呈现软管的增强层结构特征，在进行设备装配演示、渲染出图、方案汇报时，可以更真实地还原现场管路的实际视觉效果，避免光滑管模型带来的视觉失真问题。管路接口部分采用标准工业管接头结构，接头与软管的压接部位做了细节还原，清晰呈现压接箍的结构形态，管路走向根据框架内部元件的排布做了合理的弯曲弧度设计，既保证了管路布设的美观性，也符合实际管路安装的弯曲半径要求，避免因弯曲半径过小导致的软管折损、通径减小、流阻增大等实际安装问题。框架内部集成的压力表、控制阀组等附属元件，与管路接口的位置做了精准对位，在实际装配过程中可以直接参照模型的排布进行管路裁切、接头预装，减少现场配管的反复调整工作量，提升管路装配的效率。装置整体的结构设计兼顾了视觉展示效果与实际工程参考价值，既可以用于工业设备方案展示阶段的可视化呈现，也可以作为管路设计的参考样例，辅助工程师完成液压站、流体输送单元的管路布局设计，帮助设计人员在方案阶段就预判管路的安装空间、干涉风险，优化整体设备的布局合理性。
