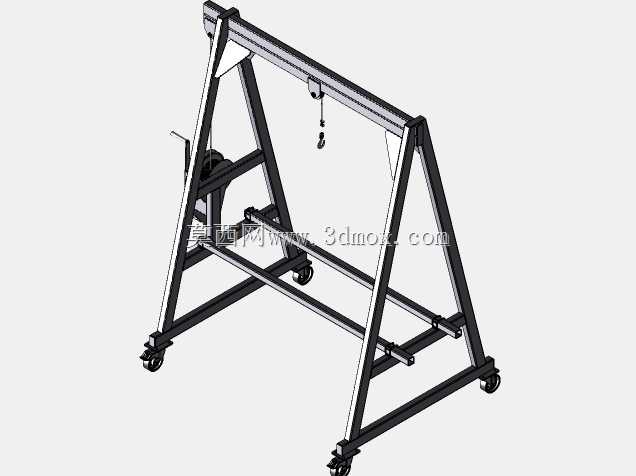

320kg载荷手动绞车小型起重提升机构

这款手动绞车驱动的小型起重提升设备，额定承载能力为320kg，主要面向无外接动力源的轻载起重作业场景，常见于小型机修车间的设备部件移位、仓储区域的轻型货物上下架、户外临时检修作业的物料吊运，以及小型生产线旁的工装夹具换型吊装等工况，无需依赖电力或液压动力源，仅通过人力操作即可完成载荷的垂直提升与悬停锁定，适配无供电条件的野外作业、临时抢修等特殊使用环境。从结构设计逻辑来看，整套机构采用模块化的布局思路，手动绞车作为核心动力输入部件，集成了自锁式棘轮止逆结构，在操作人员停止施力时可自动锁止卷筒转动，避免载荷意外下坠，满足起重作业的安全防护要求；卷筒部分的绳槽经过参数匹配，适配对应直径的起重钢丝绳，可保证钢丝绳收放过程中排列整齐，避免乱绳、咬绳问题，延长钢丝绳使用寿命。吊钩组件采用成熟的标准件选型，搭配带防脱挡片的吊钩结构，可防止吊装过程中吊索意外滑脱，吊钩与钢丝绳的连接端设置了旋转接头，允许吊钩在承载状态下自由转动，避免吊重旋转带动钢丝绳扭结，降低钢丝绳的疲劳损伤风险。整套机构的安装边界设计紧凑，可根据使用场景选择壁挂式安装或支架式固定，安装时需保证绞车卷筒的轴线与吊点垂线处于合理的空间位置，避免钢丝绳偏角过大加剧磨损；机构的整体外形尺寸适配小型作业空间，无需预留过大的安装操作区域，手动操作的摇臂长度经过力臂优化，在额定载荷下操作人员的施力大小处于人力可轻松操作的区间，无需额外加装助力装置。在结构细节上，导向滑轮的设置可改变钢丝绳的受力走向，适配不同的吊点位置需求，滑轮的轮槽尺寸与钢丝绳直径匹配，轮缘采用圆弧过渡设计，减少钢丝绳经过滑轮时的弯折磨损；所有承载受力部件均经过载荷校核，在320kg额定载荷下保留足够的安全系数，满足轻载起重作业的可靠性要求。整套机构的结构组成简洁，维护保养难度低，日常使用仅需定期对绞车转动部位加注润滑脂、检查钢丝绳磨损情况与吊钩防脱结构有效性即可，无需复杂的专业维护流程，适合非专业起重作业人员经过简单培训后操作使用，在轻载小范围起重场景下可替代大型起重设备，降低作业的设备投入成本与场地要求。
