可移动倾斜式带式输送机设计

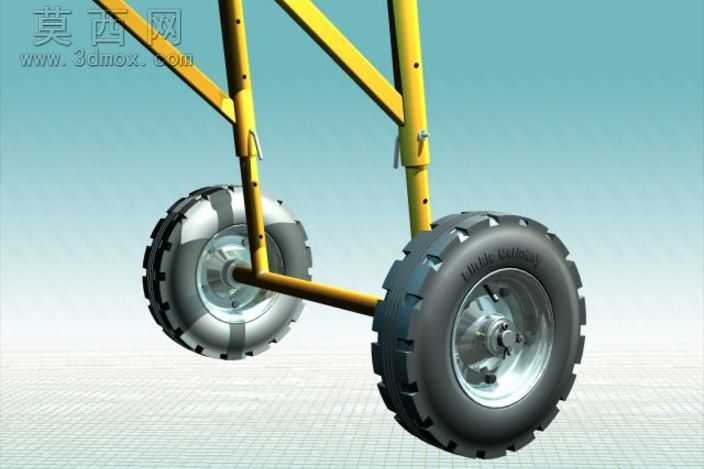

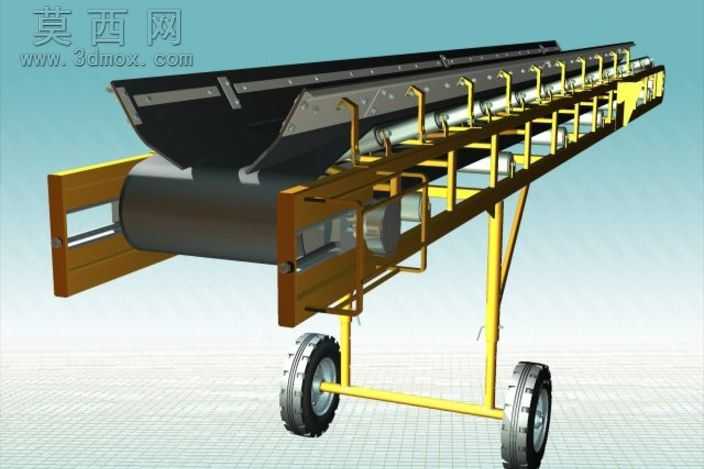

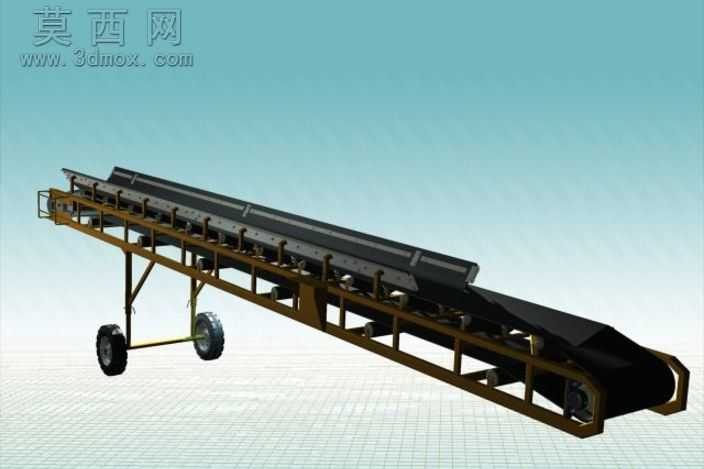

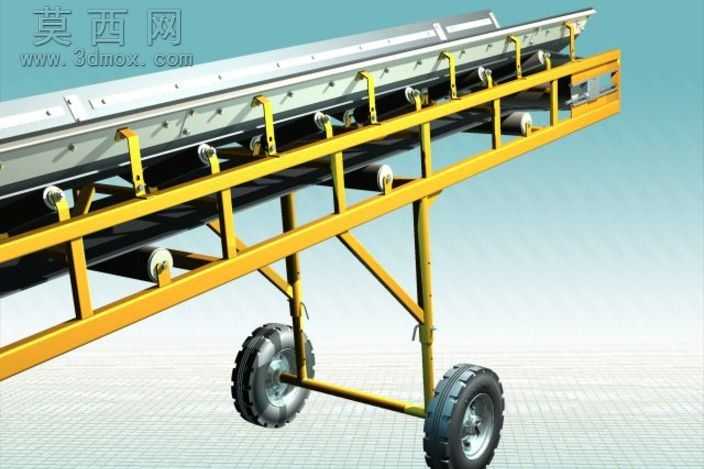

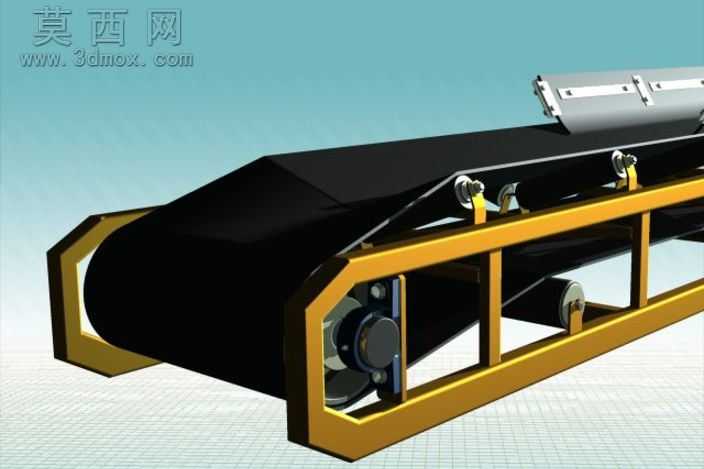

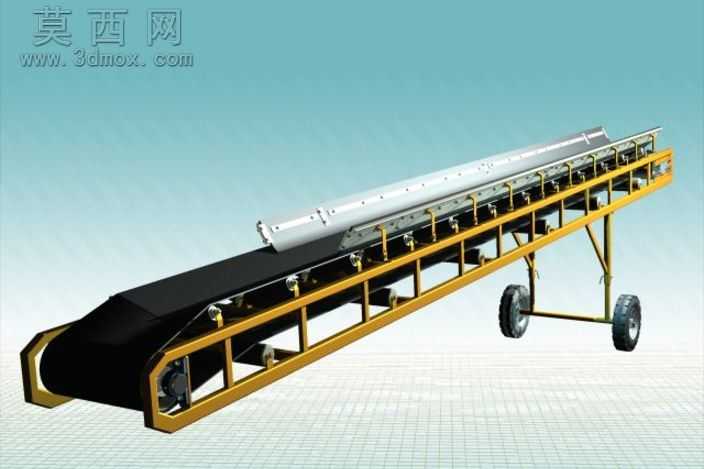

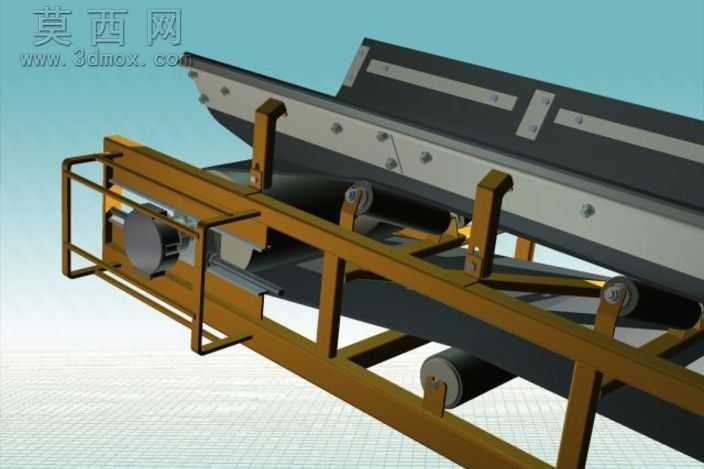

本模型为可移动倾斜布置的带式输送设备，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备的每一处结构都进行了精细化还原，可直接用于结构校核、方案展示与二次设计参考。模型整体采用模块化建模思路，将设备拆分为行走支撑模块、机架桁架模块、输送带传动模块、托辊支撑模块、端部辊筒模块五个独立子装配体，各模块之间通过标准紧固件约束装配，既保证了整体结构的完整性，也方便后续针对不同使用场景调整参数。渲染阶段采用工业级材质赋予方案，输送带部分采用哑光黑色橡胶材质，还原橡胶带的表面纹理与摩擦质感；支撑桁架采用工程黄金属漆材质，还原工业设备常用的警示配色与金属漆面光泽；行走轮采用黑色橡胶胎面搭配灰色金属轮毂，还原充气轮胎的弹性质感与轮毂的金属加工质感；端部辊筒、托辊等转动部件采用抛光金属材质，还原机加工零件的表面光洁度，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，该输送机腰长为6米，输送带宽500mm，采用可调节倾角的桁架式机架，机架底部配备两个充气行走轮，可方便设备在作业场地内灵活转场，适配不同的装卸料点位需求；机架上部沿输送方向均匀布置槽型托辊组，为输送带提供连续支撑，保证输送过程中皮带的平稳运行，避免撒料；两端分别设置驱动辊筒与改向辊筒，为输送带提供张紧与传动动力；设备未设置独立入料斗，可直接适配上游出料设备的落料位置，简化设备结构，降低制造成本。设计过程中充分考虑了散料输送的实际工况，倾斜布置的结构可满足一定高度差的物料转运需求，桁架式机架在保证结构强度的同时尽可能降低设备自重，移动轮的配置让设备无需固定安装即可投入使用，非常适合零散作业点的物料短距离转运场景，配套的图纸文件包含完整的尺寸标注，可直接用于生产加工的参考依据。
