低成本模块化皮带输送机三维设计

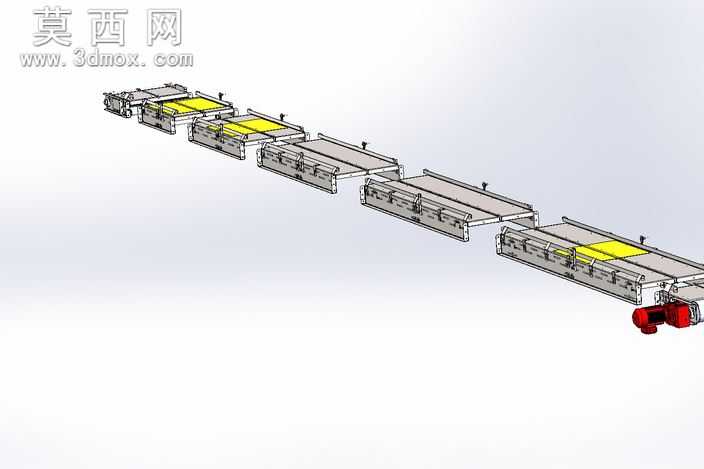

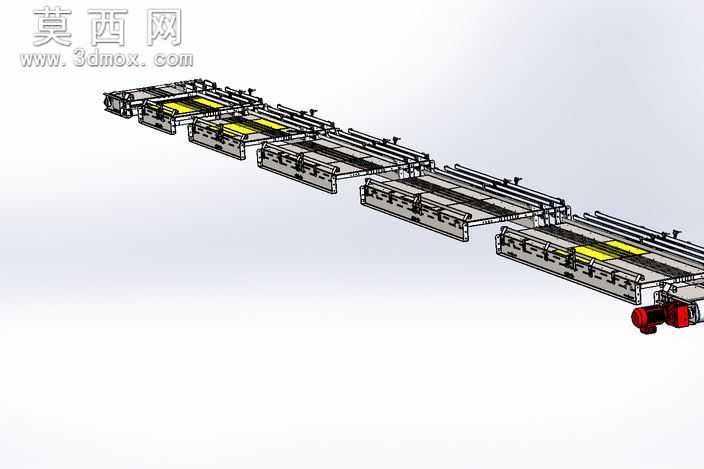

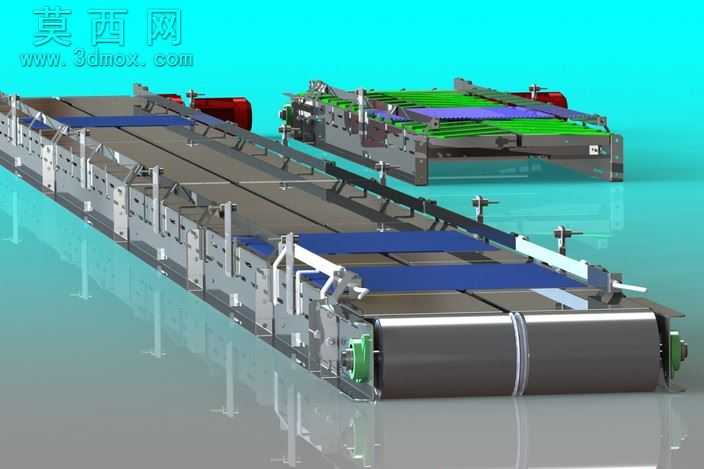

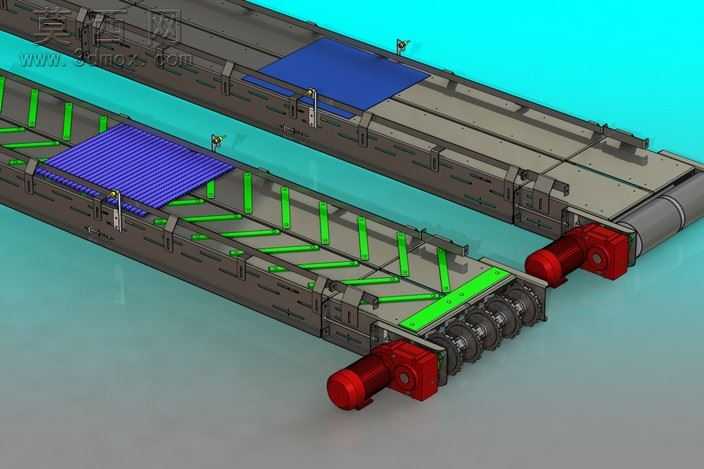

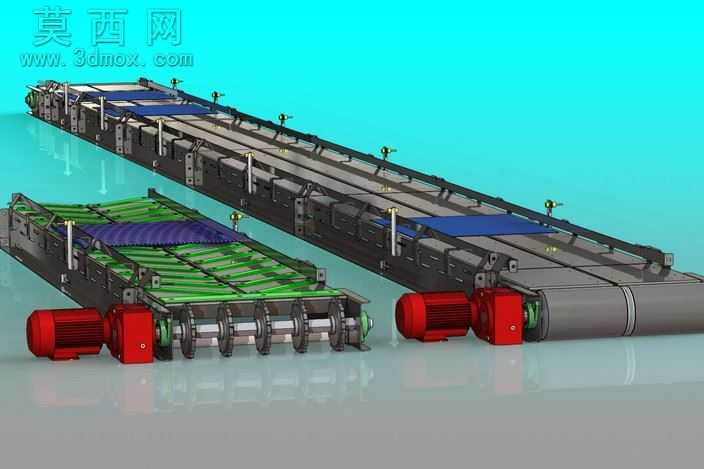

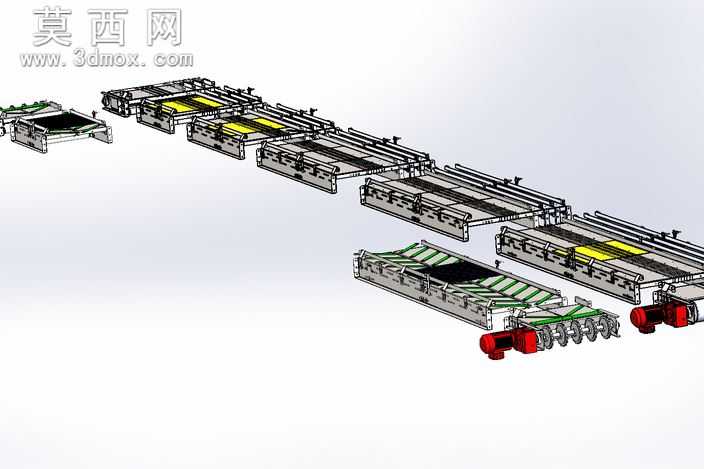

本套模块化皮带输送机采用三维参数化建模完成，整体设计围绕低成本、快部署、易维护的核心需求展开，建模过程中对每一处钣金机架、传动辊筒、皮带张紧结构、侧边导向组件都进行了1:1的尺寸还原，所有零部件均按照实际加工公差进行装配约束，可直接导出工程图用于生产下料。模型渲染阶段采用金属哑光材质模拟机架焊接后的表面质感，传动辊筒赋予镀铬金属材质还原真实金属光泽，输送皮带采用哑光橡胶材质，搭配半透明的侧边防护组件材质，渲染出的效果图清晰展现设备整体结构与各部件的装配关系，能够直观呈现设备组装完成后的实际形态。结构设计上，该输送机摒弃了传统输送设备复杂的一体式焊接机架，采用标准化模块单元拼接的设计思路，单段输送模块长度统一，可根据实际产线的输送距离、输送路径灵活增减模块数量，无需重新设计整体机架，大幅降低了定制化设计的成本与周期。设备的核心传动仅依靠端部驱动辊筒与尾部张紧辊筒配合实现，焊接工序仅需完成模块框架的基础拼接以及辊筒安装座的固定，无需复杂的机加工工序，普通焊接工位即可完成整机组装，进一步压缩了生产制造成本。侧边设置的可调节导向挡边能够根据输送物料的尺寸快速调整间距，适配不同规格的箱装、袋装、零散工件的输送需求，张紧结构采用侧边螺栓调节方式，无需拆解机架即可快速完成皮带张紧度调整，日常维护操作十分便捷。设计过程中充分考虑了不同场景的适配性，模块单元可搭配不同宽度的输送皮带，也可根据输送负载需求更换不同直径的传动辊筒，既可以作为独立的输送设备单独使用，也可以多段拼接组成长距离输送线，或是对接生产设备的进出料端，作为产线的物料转运单元使用，能够广泛应用于电子装配、包装物流、食品加工、轻工生产等多个行业的物料输送场景，模型完整保留了所有零部件的建模参数与装配关系，可根据实际使用需求快速修改模块长度、皮带宽度、机架高度等参数，快速衍生出适配不同场景的输送设备方案。
