三爪式轴承滑轮拉马牵引器结构设计

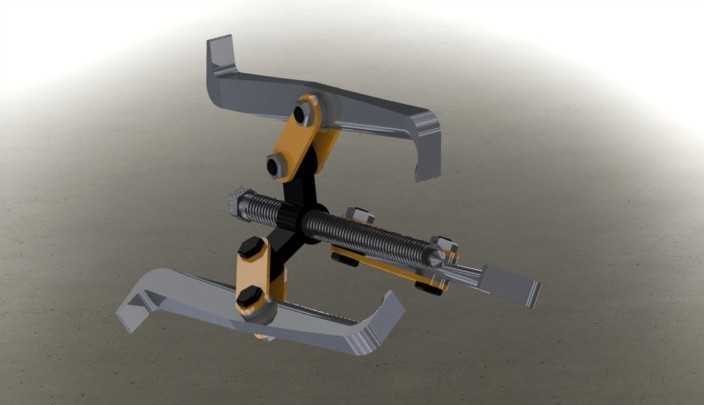

本作品为三爪式滑轮牵引拉马的三维参数化模型，建模阶段采用SolidWorks完成全零件的特征化构建，首先以中心传动螺杆为核心基准件，绘制梯形传动螺纹的螺旋扫描特征，匹配螺杆端部的球形顶头结构，保证顶持作业时的受力均匀性。三个卡爪构件采用独立零件建模，分别完成爪体弯折结构、铰接孔位、防滑勾头的细节特征，卡爪与连接臂之间通过同轴心铰接配合实现转动自由度，连接臂与中心滑套之间同样采用铰接约束，保证滑套沿螺杆轴向移动时，三个卡爪可同步完成张开与收拢动作，实现对不同直径工件的适配。建模过程中对所有铰接位置添加了间隙配合的参数设定，还原实际装配后的活动余量，避免运动仿真中出现干涉报错。材质渲染阶段，对中心螺杆、卡爪勾头部分赋予镀铬金属材质，调整反射粗糙度参数模拟高硬度工具钢的金属光泽，对连接臂、滑套部分赋予发黑处理的合金钢材质，调低高光反射值呈现工业五金件的哑光质感，铰接销轴部分采用黄铜材质做区分，提升模型的结构辨识度。渲染场景采用纯色橄榄绿背景，搭配三点布光方案，主光源从侧上方投射突出金属件的轮廓反光，补光弱化阴影死区，辅光勾勒卡爪边缘的结构线条，最终渲染图清晰呈现拉马的整体结构与活动逻辑。设计思路围绕通用轴承、带轮类零件的拆卸需求展开，三爪同步联动的结构保证受力均匀，避免拆卸过程中损伤工件轴面，中心螺杆的梯形螺纹具备大传动比、自锁性好的特点，旋转施力时可平稳输出轴向顶推力，卡爪的勾头角度经过反复调整，既保证卡持工件时的咬合力，又能在收拢状态下适配小直径工件的拆卸需求，整体结构紧凑，零件间无冗余设计，完全符合手动拆卸工具的实用化设计要求。
