定制联锁别针式推力滚子轴承结构模型

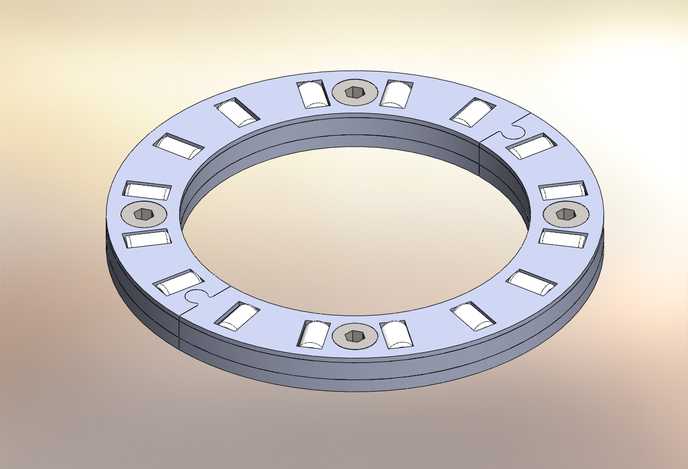

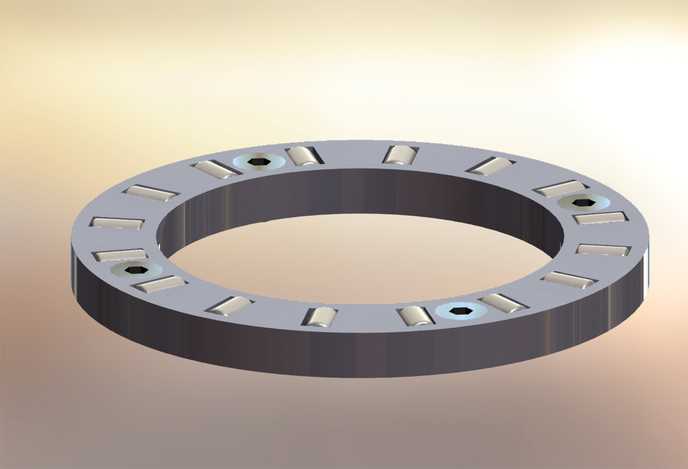

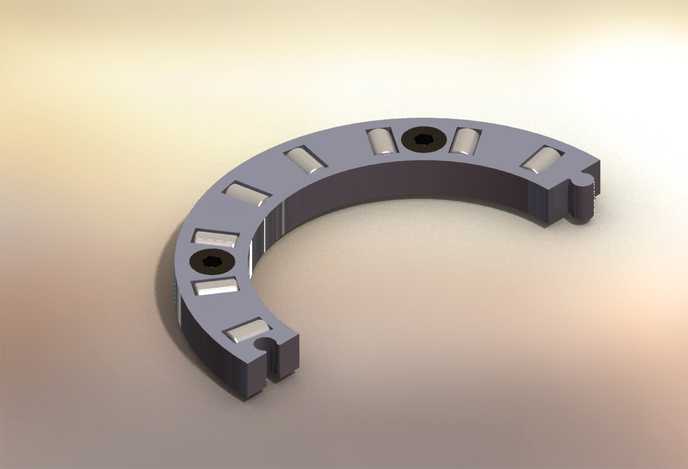

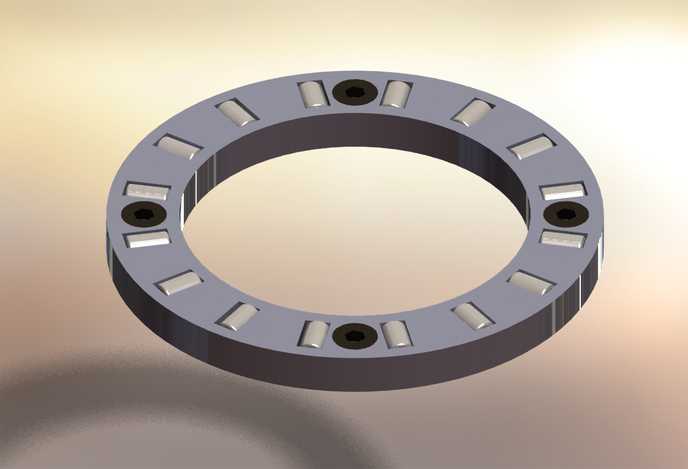

本模型为定制款联锁别针式推力滚子轴承三维建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路完成全结构搭建，首先完成轴承座圈、轴圈的基础环形基体建模，通过旋转凸台命令生成内外径同轴的环形基体，严格控制滚道面的平行度公差，保证轴向承载时的受力均匀性。滚道内的圆柱滚子采用矩形阵列配合局部位置调整完成排布，每个滚子的轴线均沿轴承径向布置，与滚道面保持相切约束，确保滚动接触的运动学合理性。模型重点还原了联锁拼接结构，将保持架拆分为多段互锁的弧形单元，单元端部设计有凹凸配合的联锁卡扣，卡扣处采用小间隙配合约束，既保证装配后保持架的整体刚性，又预留了热胀冷缩的活动余量，避免高速运转时保持架发生卡滞。别针式定位结构通过内六角圆柱头螺钉实现，在保持架对应位置开设沉头螺钉孔，螺钉穿过保持架后与对应垫圈形成锁紧定位，防止保持架在轴向载荷冲击下发生径向窜动。材质渲染阶段，对轴承套圈赋予高碳铬轴承钢材质，调整金属粗糙度参数模拟淬硬后磨削加工的哑光金属质感，对圆柱滚子赋予更高光洁度的轴承钢材质，添加微弱的环境反射效果体现滚动体的高精度加工表面，对锁紧螺钉赋予发黑处理的合金钢材质，通过色彩差异区分不同功能零件，提升模型的结构辨识度。建模过程中对所有配合面添加了重合、同轴心等标准装配约束，可直接用于干涉检查、运动仿真等后续工程环节，完整还原了该定制推力轴承的承载结构、联锁保持架设计与别针式锁紧的细节特征，清晰展现了分体式联锁保持架相比整体保持架在装配便利性、维修更换成本上的设计优势，可作为同类轴向承载轴承设计的参考模型使用。
