轮式便携防空导弹发射装置结构设计

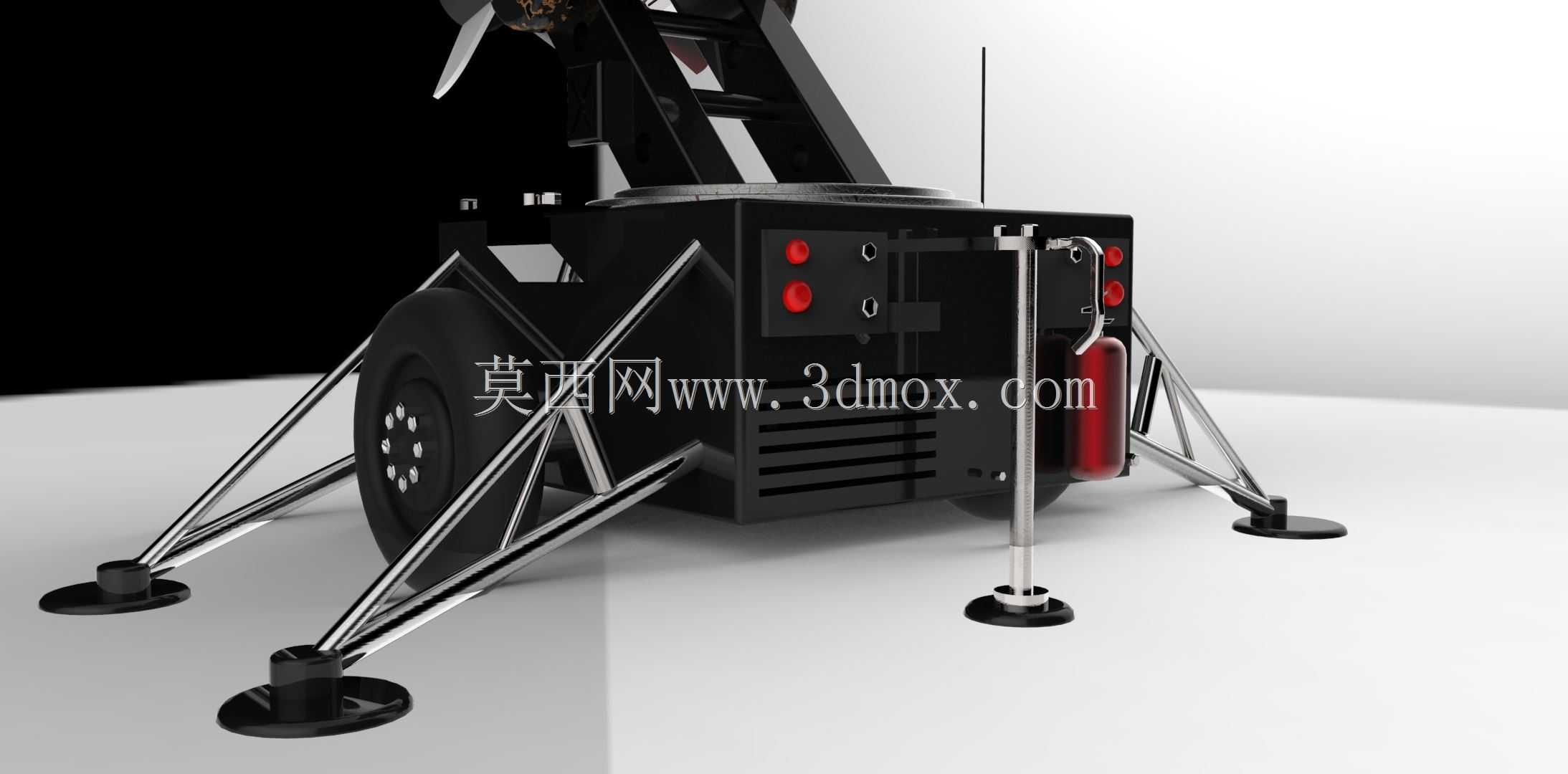

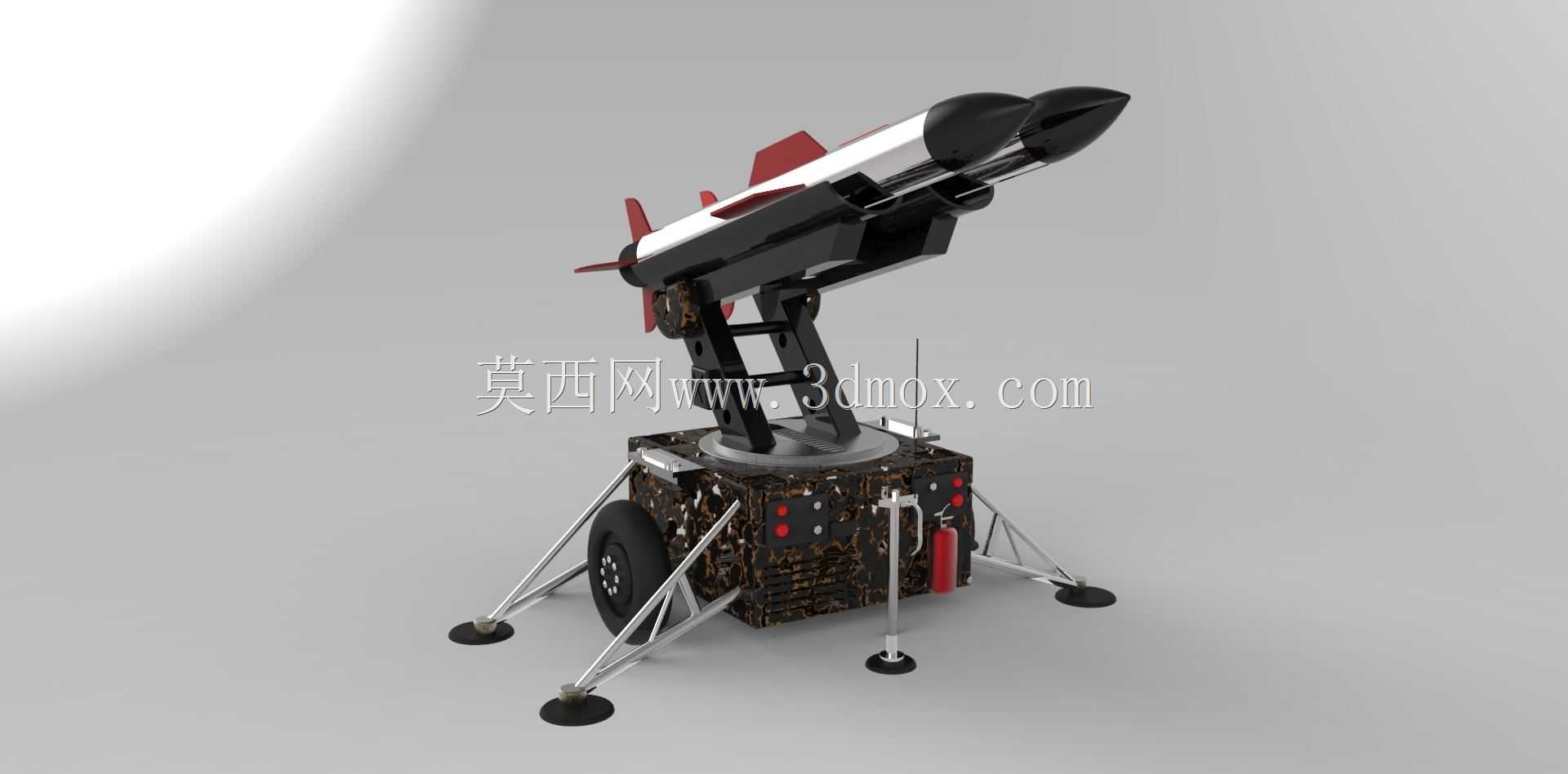

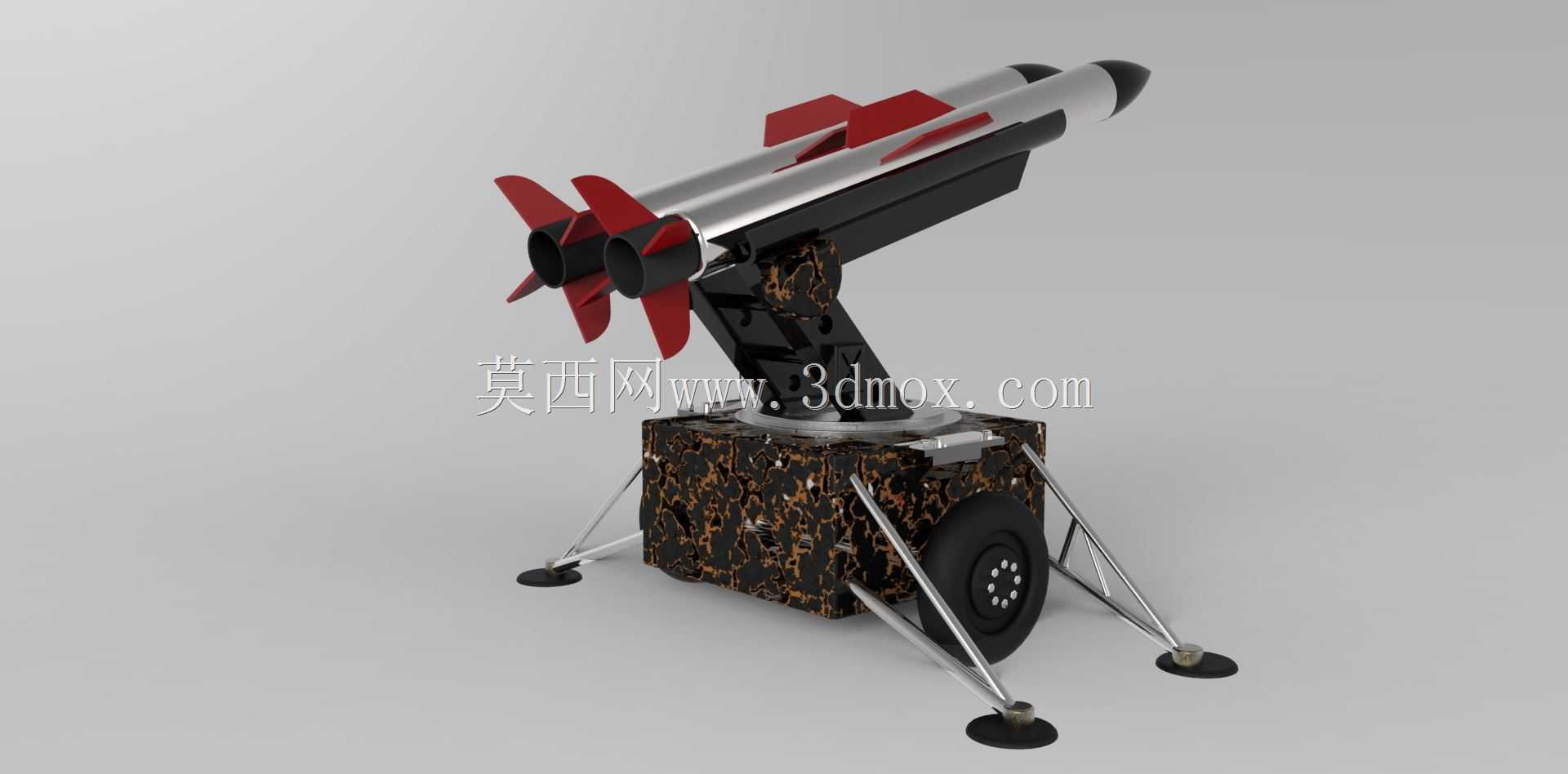

这款轮式便携防空导弹发射装置，主要面向要地近程低空防御、野战随行防空掩护、重要设施临时对空警戒等应用场景，可承担低空飞行目标、慢速空中目标的拦截打击任务，能够为前沿作战分队、野外驻训点位、临时管控区域提供灵活的近程防空火力支撑，弥补固定防空阵地机动性不足、部署周期长的短板。整套设备采用轮式移动底盘搭配可收放支撑脚的结构设计，底盘集成了设备供电模块、姿态调整机构、发射架回转支撑结构，单轮辅助移动配合四个可调节高度的吸盘式支撑脚，既可以通过人力短距离快速转移阵地，也能在展开作业时快速调平设备，抵消发射时产生的后坐冲击力，保证发射姿态的稳定性。发射架部分采用多自由度俯仰调节结构，可实现大角度范围的俯仰转向与水平回转，能够快速跟踪锁定不同方位、不同高度的空中目标，架体预留的导弹固定卡扣可快速完成导弹的装填与固定，配套的瞄准校准机构可辅助操作人员快速完成目标参数对准，缩短发射准备时间。设计过程中优先考虑了野外复杂地形的适配性，底盘框架采用高强度轻量化结构设计，在保证结构强度能够承受发射冲击载荷的前提下，尽可能降低整体重量，提升设备的便携转运能力；所有外露的调节机构都做了防尘防呆设计，避免野外沙尘环境下出现机构卡滞问题，支撑脚的吸盘结构可适配硬质铺装地面、平整硬化土质地面等多种作业场地，无需额外浇筑固定基础即可快速完成部署。整套设备的安装边界充分考虑了狭小场地的部署需求，收拢状态下整体轮廓紧凑，可通过轻型运输车辆搭载转运，展开后四个支撑脚形成的稳定支撑范围可覆盖常规近程防空发射的后坐安全距离，发射架抬升至最大仰角时也不会超出支撑范围的安全边界，避免发射过程中出现设备倾覆风险。设备侧面预留的操作空间可满足单人完成装填、瞄准、发射的全流程操作，配套的小型灭火组件可应对突发的设备火情，提升野外作业的安全冗余。
