带侧向抽芯结构的精密压铸模具结构

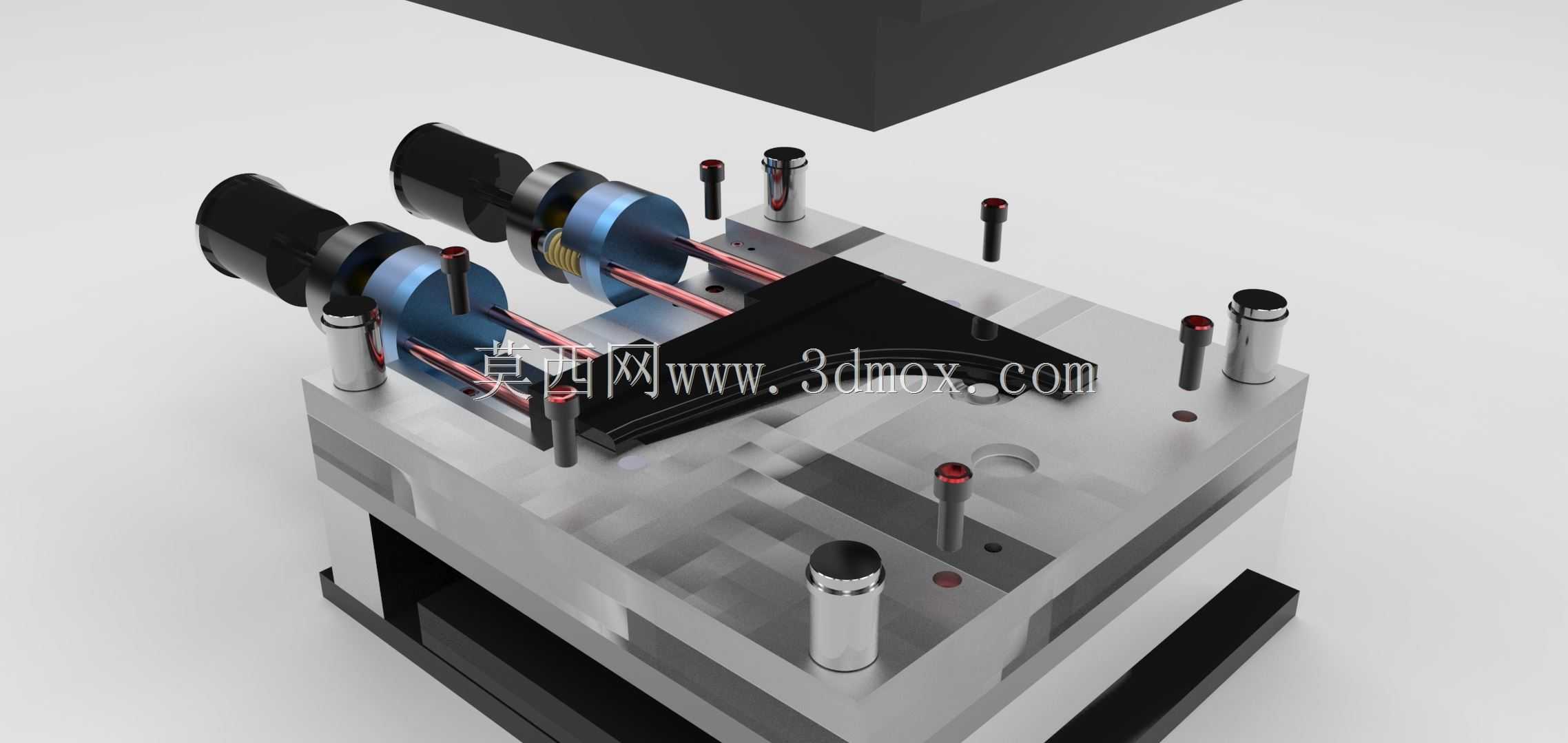

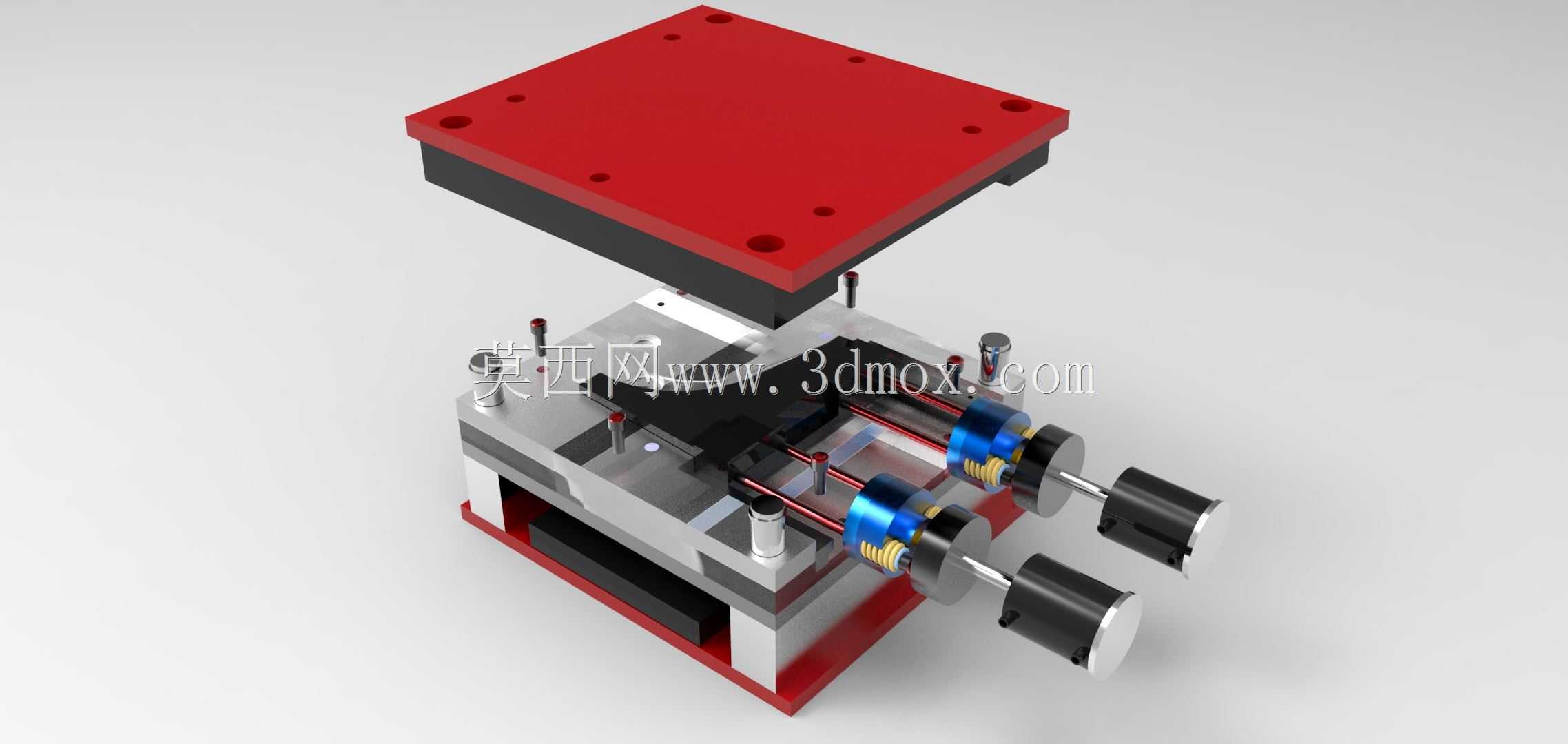

　　这套压铸成型结构主要面向有色金属压铸件的批量生产场景，适配汽车结构件、民用五金壳体类零件的高压铸造工序，在实际产线中可直接安装于对应吨位的冷室压铸机工位，完成金属液充型、保压冷却、开模抽芯、顶出取件的完整成型循环。从结构布局来看，整套模架采用标准模胚为基础载体，上下模合模面的平行度公差控制在0.02mm以内，保证合模过程中无飞边溢出的结构基础。侧向布置的两组液压抽芯组件是这套结构的核心设计点，针对压铸件侧面存在的横向通孔与倒扣特征，抽芯行程经过精确核算，既保证开模后抽芯块完全脱离铸件倒扣区域，不会在顶出过程中刮伤成型表面，又控制了抽芯动作的运行距离，缩短单循环生产的节拍时间。抽芯杆与导向套的配合采用H7/f6间隙配合，

　　表面做氮化硬化处理，长期往复运行下的磨损量可控制在微米级，避免长期生产后出现抽芯卡滞、跑铝的问题。模架上的导向导柱采用不对称排布设计，可从根源上防止上下模装反的操作失误，导柱端部做导入锥度处理，合模过程中可自动修正微小的位置偏差，保护成型型腔面不会因错位发生磕碰损伤。浇道系统开设在动模侧的进料位置，横截面积从主浇道向分浇道逐步递减，保证金属液充型过程中保持平稳的流态，避免卷气造成铸件内部气孔缺陷，渣包分布在型腔末端的金属液最后填充位置，可收纳充型过程中前端的冷金属与夹杂气体，提升铸件内部成型质量。冷却水道的排布贴近型腔成型面，进出水路径做等长度设计，保证模温分布均匀，避免不同区域冷却速率差异过大造成铸件变形、缩孔缺陷。

　　顶出机构采用顶杆与顶块组合的方式，顶出力作用点分布在铸件加强筋、厚壁位置，避免顶出力作用在薄壁平面造成铸件顶白、顶穿问题，顶杆与顶杆孔的配合间隙控制在0.01mm以内，既保证顶杆滑动顺畅，又不会出现金属液钻入间隙造成飞边的问题。安装边界方面，整套模具的长宽尺寸适配常规280吨冷室压铸机的哥林柱内间距，模厚尺寸符合设备的最小最大模厚安装范围，上下模的安装孔位与设备模板的T型槽位置完全匹配，吊装孔开设在模架重心对称位置，方便车间天车吊装转运，合模过程中侧向抽芯的锁紧块采用斜面楔紧结构，合模到位后可承受压射过程中金属液对抽芯块的反向推力，避免抽芯后退造成铸件尺寸超差。整套结构的成型零件均采用耐热模具钢制作，型腔表面做抛光处理，

　　可降低铸件脱模阻力，同时提升铸件表面的光洁度，减少后续抛丸、打磨的工序工作量。在实际生产调试过程中，可通过调整抽芯动作的触发时序，配合压铸机的开模行程参数，适配不同结构特征压铸件的生产需求，抽芯组件的安装位置预留了微调余量，可根据试模过程中出现的飞边、粘模问题做小范围的位置调整，减少模具整改的工作量。
