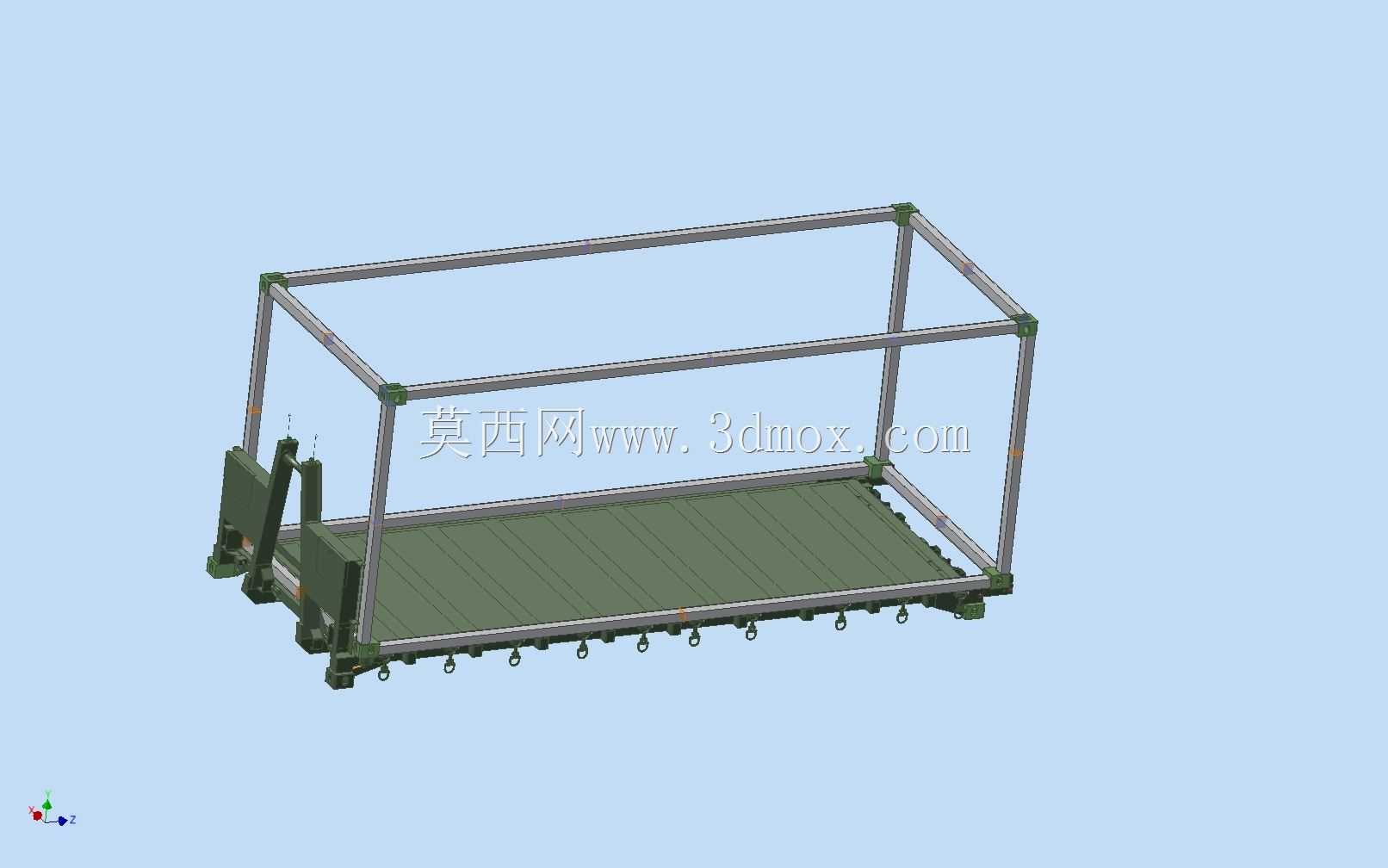

托盘装载系统FLATRAK框架承载结构

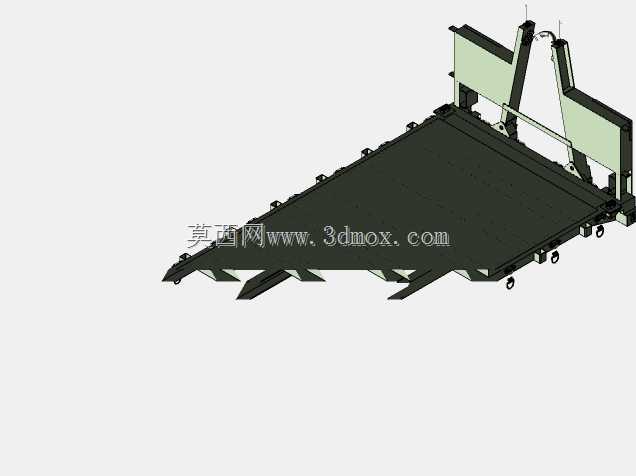

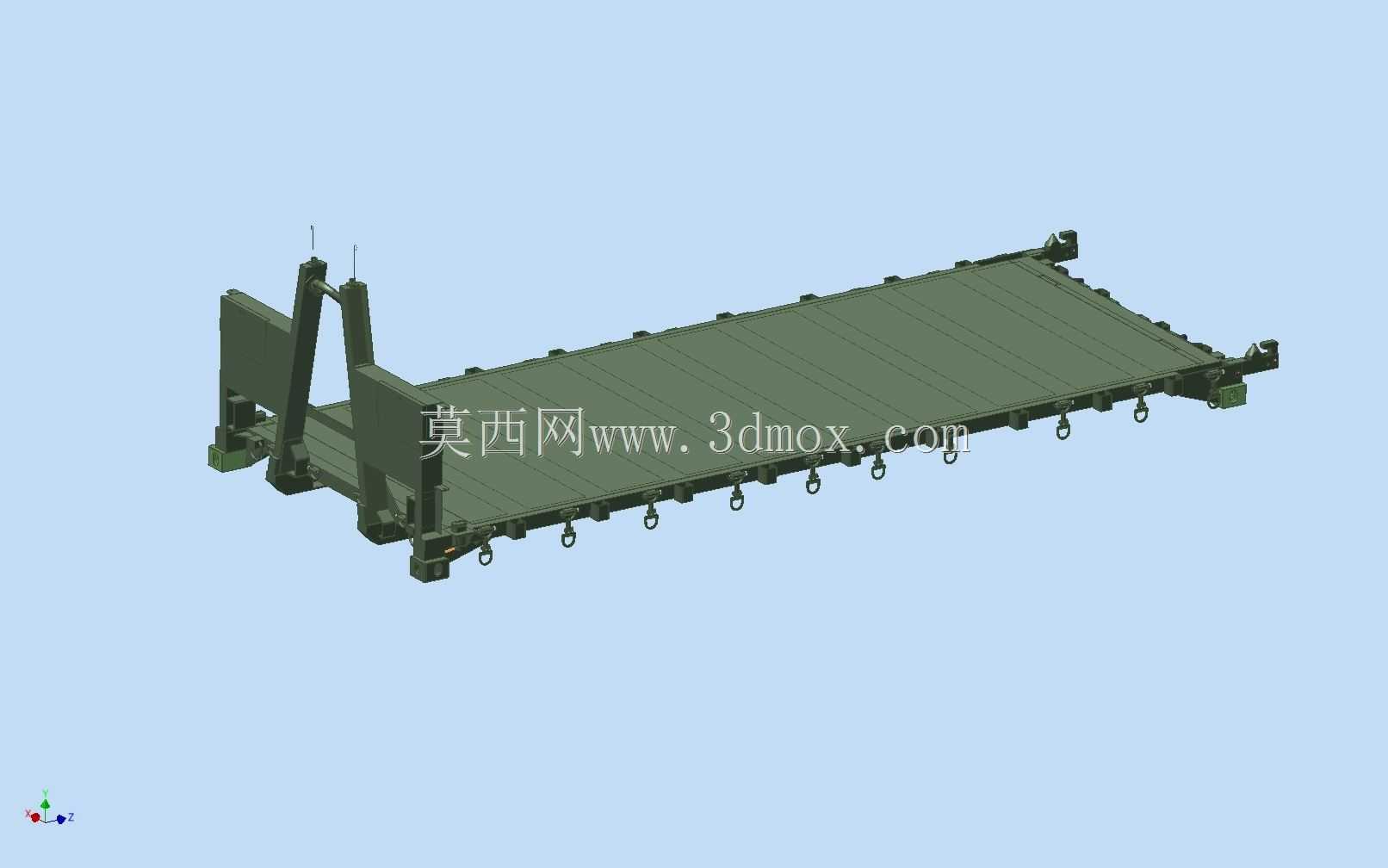

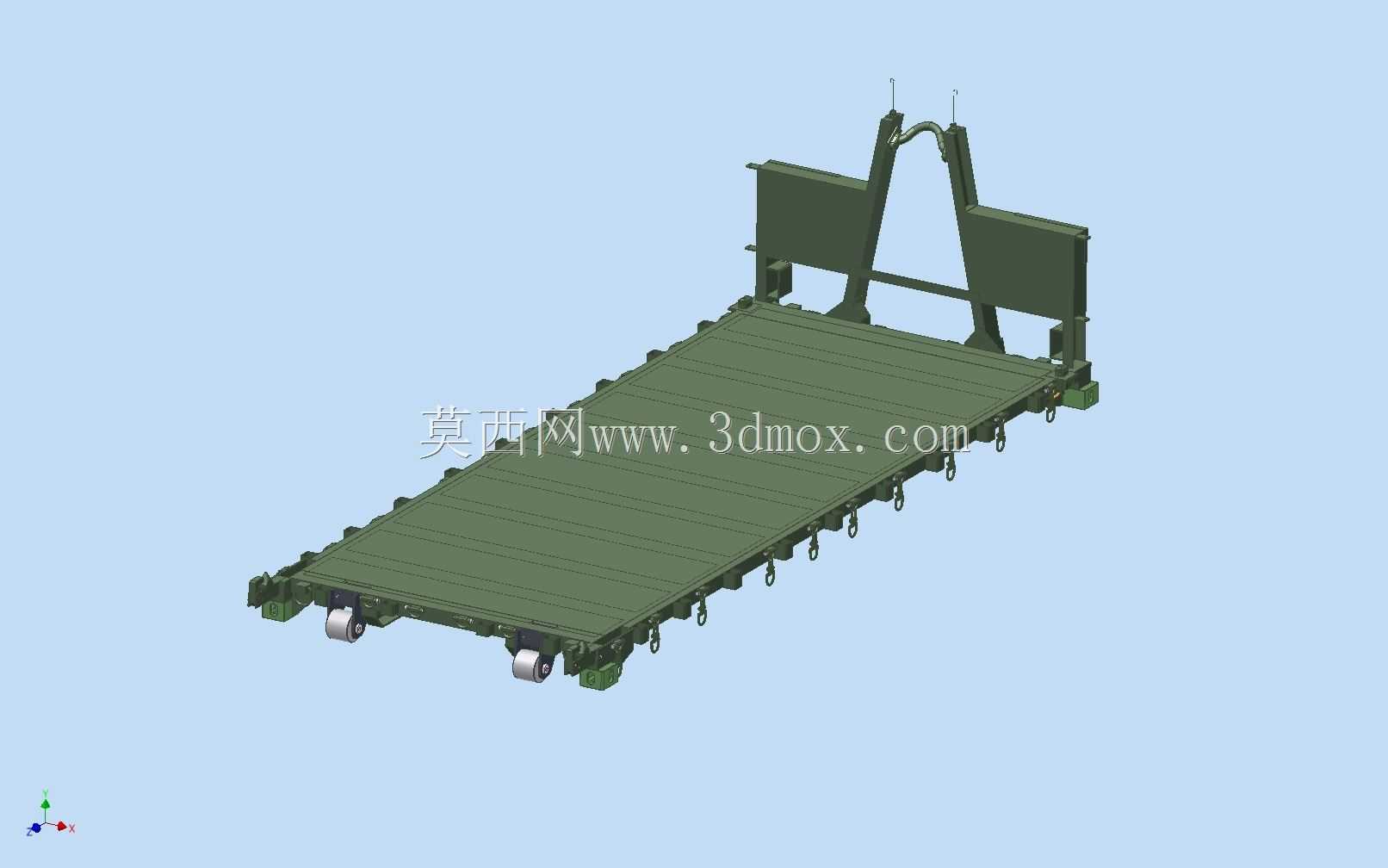

该托盘装载系统FLATRAK是面向军用及民用大宗物资转运场景设计的标准化集装承载设备，主要适配野外作业场地、物流中转场站、装备运输编组等场景下的单元化物资装卸与转运需求，可配合起重设备、叉装车辆完成整单元物资的快速吊装、移位与固定，大幅缩减零散物资装卸的作业时长，降低转运过程中的物资磕碰、散落风险。设备主体采用高强度矩形管材拼接成立体框架结构，底部为整面防滑承载平台，平台边缘均匀布置多组系留挂点，可通过绑带、锁扣对放置在平台上的物资进行多点位绑定固定，适配不同外形尺寸的包装箱、装备组件的固定需求，避免运输途中因颠簸产生的位移。框架的边角位置均设置了加强型连接角件，既提升了整体框架的结构抗扭强度，也可作为吊装作业的受力点位，配合专用吊具可实现整单元的平稳起吊，角件同时预留了堆装定位结构，满足空载或重载状态下的多层堆码需求，提升仓储与运输过程的空间利用率。设备一侧集成了立式导向定位组件，可在物资推送装载时起到侧向限位与导向作用，避免装载过程中物资偏载超出框架边界，同时该组件可配合配套的推拉装载机构，实现物资从运输车辆到承载平台的快速平移装卸，无需额外辅助对位。设计过程中充分考虑了不同运输载具的安装边界，框架整体外廓尺寸适配标准货运车厢、集装箱的内部宽度限制，底部支脚结构预留了叉装作业的标准叉齿间隙，同时兼容平底放置与定位销固定两种安装方式，可在无固定设施的平整场地直接放置使用，也可通过底部定位结构与运输车辆的承载平台进行刚性连接，满足长距离公路、铁路运输的固定要求。框架管材的选型经过载荷校核，在保证整体承载能力满足额定载重要求的前提下，尽可能降低设备自身重量，减少无效载荷占比，底部承载平台采用花纹防滑板材，表面做耐磨防腐处理，可适应户外潮湿、多尘的复杂作业环境，延长设备的户外使用寿命。所有连接节点均采用可拆卸式紧固件连接，在局部构件出现变形或损坏时可快速更换备件，无需整体报废，降低设备的全生命周期使用成本，系留挂点采用锻造合金材质，单点承重满足重载物资的绑定拉力要求，挂点位置经过排布优化，可从多个方向对物资进行牵拉固定，适配不规则外形物资的固定需求。
