右侧安装伸缩式滑轨三维结构设计

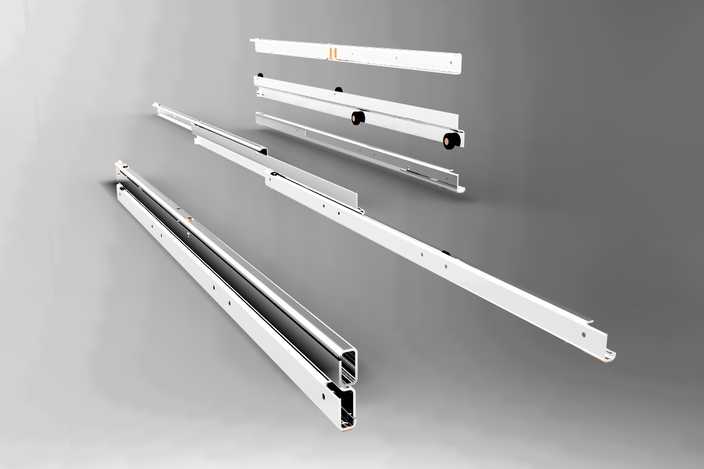

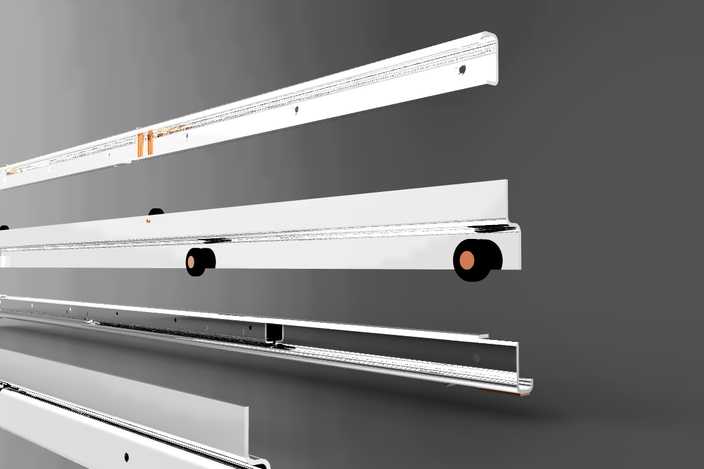

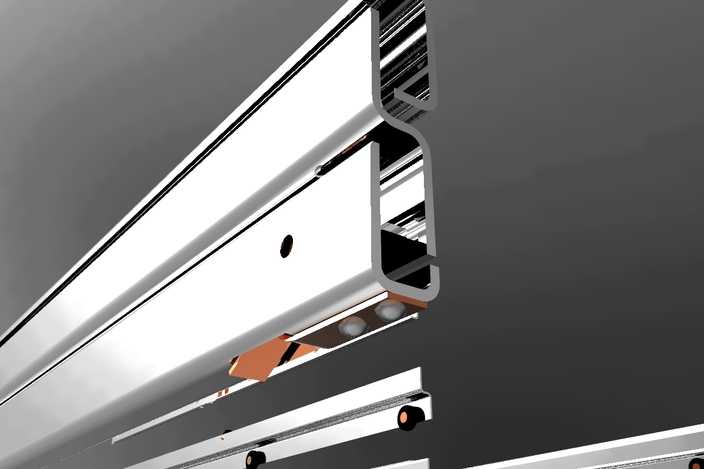

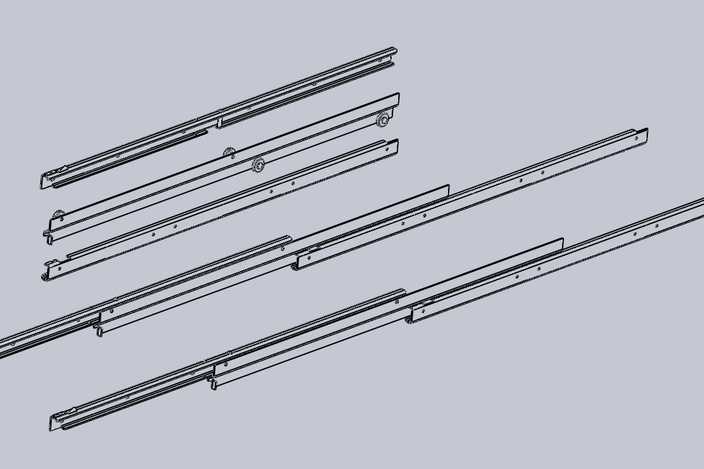

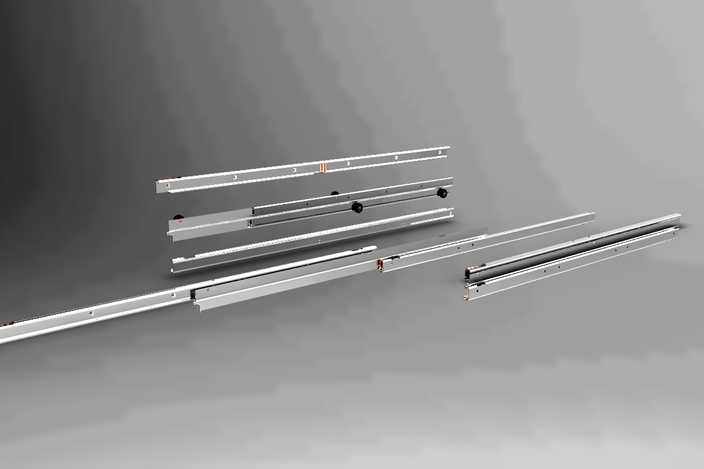

本作品为右侧安装款伸缩式滑轨的三维参数化建模成果，建模过程严格遵循五金滑轨的实际生产尺寸规范，先通过草图绘制各级滑轨的截面轮廓，精准把控内外轨、中轨的壁厚、滚珠安装槽位的尺寸公差，再通过拉伸、切除等基础特征完成单节轨体的主体造型，随后按照装配约束关系依次装配滚珠保持架、阻尼限位块、定位卡扣等附属构件，确保各级轨体的滑动行程、伸缩限位位置完全符合实际使用要求。材质渲染阶段，针对滑轨常用的冷轧钢基材，调配出带有细腻金属磨砂质感的银白金属材质，还原镀锌五金件的哑光金属光泽，对滚珠构件添加高反光的金属铬材质，区分不同构件的材质差异，同时在场景中搭建柔和的影棚光照环境，通过多角度补光消除模型结构死角的阴影，清晰呈现各级轨体的嵌套结构、安装孔位分布、端部限位结构的细节特征。结构设计上，该款右侧伸缩滑轨采用多节嵌套的滚珠滑动结构，相比单节滑轨拥有更大的伸缩行程，轨体表面预留的标准化安装孔位可直接适配灯具、抽屉等构件的右侧安装需求，端部设置的防脱限位结构可避免滑轨拉伸至最大行程时出现轨体脱落的问题，滚珠保持架的结构设计可让滑动过程更顺滑无卡顿，同时降低长期使用的磨损量。建模过程中对所有配合面进行了公差校验，确保各级轨体之间的配合间隙处于合理范围，既不会因间隙过小出现滑动卡滞，也不会因间隙过大导致滑动过程出现晃动，完整还原了该款伸缩滑轨的装配关系与功能特性，可直接用于产品结构验证、安装模拟以及相关产品的配套设计参考。
