汽车生产线用皮带输送机概念结构

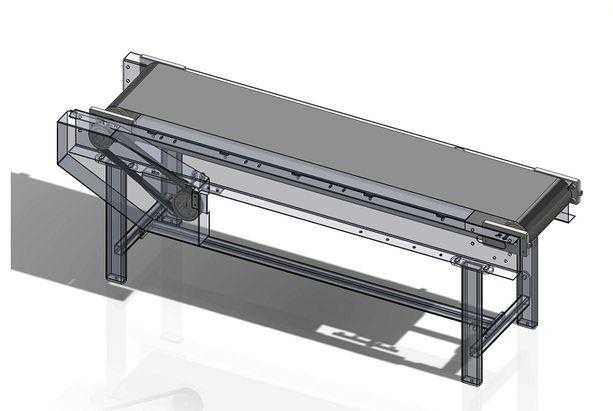

本作品为面向汽车生产线场景设计的皮带输送机概念三维模型，采用SolidWorks完成全参数化建模，整体结构以透明化线框结合实体渲染的方式呈现，可清晰观察内部传动与支撑结构的布局逻辑。建模过程中首先确定输送机的额定输送幅宽、整体长度与支撑高度基准，以铝型材拼接式机架作为主体承载结构，四条立式支撑腿搭配底部横向连接梁形成稳定的框架基础，支撑腿与横梁之间采用标准角件连接的设计，还原实际工业设备的装配逻辑，便于后续根据产线需求调整机架高度与长度参数。传动部分建模还原了端部驱动辊筒、尾部张紧辊筒与中部托辊的排布结构，驱动端集成了电机安装位与链传动结构，可直观展示动力从电机传递至辊筒、带动皮带运转的完整传动路径，张紧端预留了螺杆调节结构，符合皮带输送机常规的张紧调整设计逻辑。皮带部分采用哑光橡胶材质渲染，还原工业输送皮带的表面质感，机架部分分别赋予金属型材与透明亚克力两种材质效果，透明材质区域专门用于展示内部隐藏的传动组件、支撑横梁的排布位置，无需剖切模型即可查看内部结构布局。设计思路上以汽车生产线的工件输送需求为核心参考，整体结构偏向轻量化、模块化设计，机架侧面预留了多组安装孔位，可根据实际产线需求加装侧边挡条、工件定位夹具、检测传感器支架等附属组件，两端的辊筒端板采用可拆卸式设计，便于后期维护更换辊筒与皮带。模型在渲染阶段添加了柔和的环境光影与地面投影效果，突出整体结构的立体感与装配关系，所有零部件均按照实际工业设备的尺寸比例进行建模，各部件之间不存在干涉问题，可直接作为汽车生产线输送工位的方案设计参考，也可在此基础上修改参数衍生出不同幅宽、不同长度的适配型号，满足不同产线的输送布局需求。
