瓶装物料变螺距螺旋分料给料机构设计

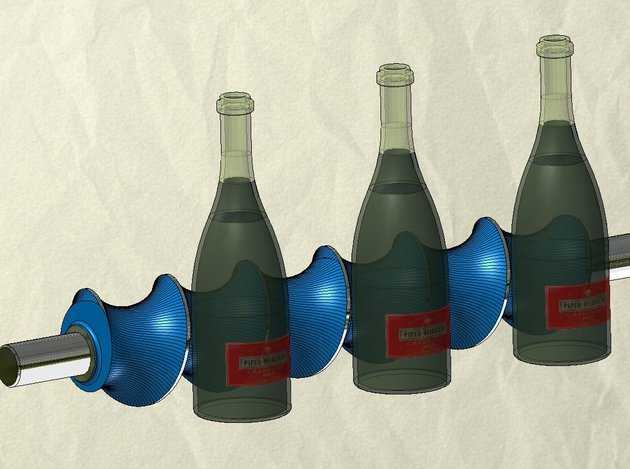

本模型为瓶装物料输送用变螺距螺旋给料机构概念设计，整体采用三维参数化建模完成，核心工作部件为适配瓶身轮廓的变螺距螺旋绞龙与配套输送主轴。建模过程中首先完成玻璃瓶体的基础外形构建，针对常见香槟类瓶装容器的收腰、锥肩、瓶口收口特征做曲面拟合，保证瓶身曲面过渡顺滑无棱角，还原玻璃容器的真实轮廓比例；随后围绕瓶身的排布间距需求，设计螺旋叶片的变螺距参数，螺旋叶片采用内凹弧面造型，弧面曲率与瓶身圆柱段完全贴合，避免输送过程中出现卡瓶、刮擦瓶身的问题，叶片与中心输送轴采用一体式建模逻辑，轴端预留传动连接的轴段结构，适配后续动力端的装配需求。材质渲染阶段，螺旋叶片赋予亮蓝色金属烤漆材质，表现金属构件的漆面质感与细微反光特性，中心轴做抛光金属钢材质处理，还原金属轴的冷调金属光泽与表面粗糙度；玻璃瓶体采用高透玻璃材质，设置合适的折射与反射参数，模拟玻璃容器的通透质感，瓶内液体做深绿色半透明液体材质，瓶身标签做哑光纸质贴图处理，还原真实瓶装产品的视觉效果。整体设计围绕瓶装物料的有序分料、等距输送需求展开，通过变螺距螺旋的旋转动作，将进入工位的瓶体按固定间距分隔并向前输送，螺旋叶片的内凹曲面可完全包覆瓶身中下部，保证输送过程中瓶体姿态稳定不倾倒，不会出现倒瓶、挤瓶的问题。本设计为概念验证模型，未做实际加工的公差配合、安装支座等细节设计，主要用于验证螺旋曲面与瓶身的适配性、分料间距的合理性，可作为瓶装生产线进料分料机构的设计参考，建模过程中所有曲面均做连续性检查，无破面、重叠面等建模问题，可直接用于后续的结构优化、运动仿真或渲染出图使用。
