汽车发动机火花塞高精度三维建模作品

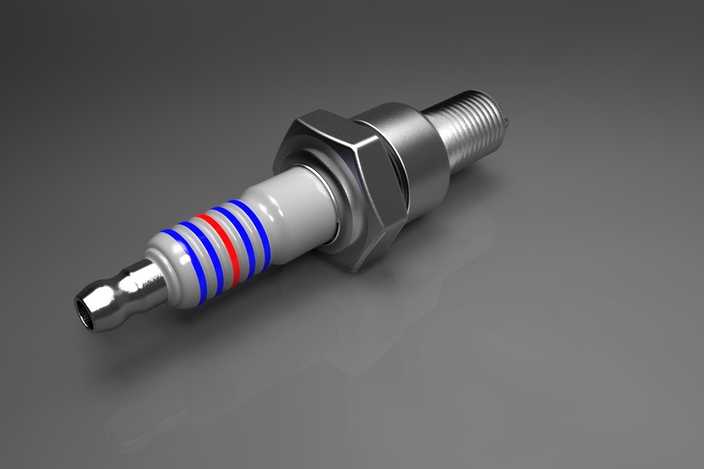

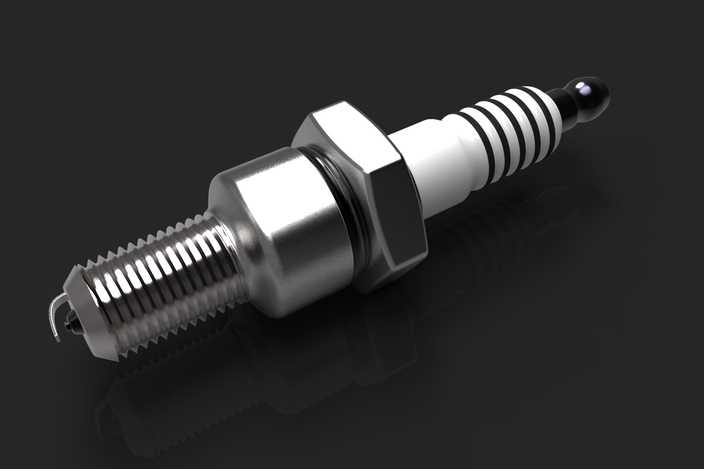

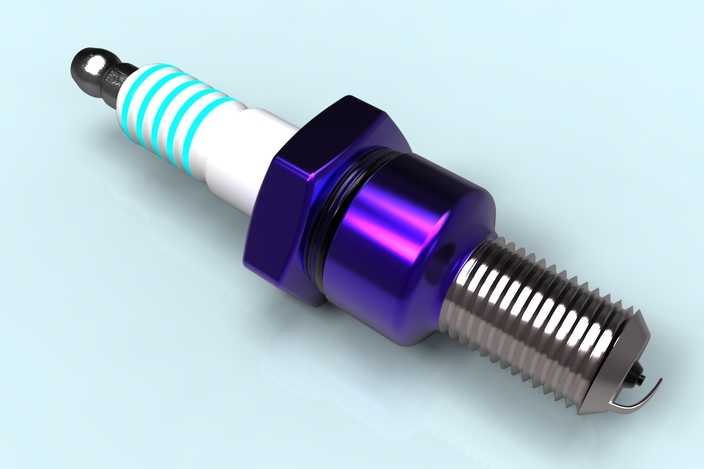

本作品围绕汽车点火系统核心部件火花塞展开三维建模创作，建模前期先梳理火花塞的完整结构逻辑，将其拆分为接线端头、绝缘陶瓷段、金属六角壳体、螺纹安装段、侧电极与中心电极几个核心功能模块，确保建模过程中各部分比例符合工业实物的尺寸规范。建模阶段采用参数化建模思路，针对金属壳体的六角结构先绘制正六边形草图，通过拉伸特征生成主体基座，再结合切除特征加工出与陶瓷段贴合的密封台阶，保证装配结构的合理性；螺纹段采用螺旋线扫描切除的方式生成标准公制安装螺纹，还原真实火花塞的安装适配结构，螺纹牙型的角度、螺距参数均参考量产火花塞的工业标准设置，确保结构还原度。陶瓷绝缘段部分，先绘制多段变径的回转草图，通过回转特征生成陶瓷主体，再通过环形阵列的方式生成表面的防滑散热棱纹，还原陶瓷段的外观细节与功能结构；接线端头部分采用回转加圆角处理，还原端头的光滑圆弧过渡，同时在端头与陶瓷段的衔接处添加密封垫圈的细节结构，还原真实部件的装配关系。电极部分单独建模，中心电极采用细小圆柱拉伸生成，侧电极通过折弯特征还原其弯折贴合的形态，电极间隙严格按照常规火花塞的点火间隙设置，还原核心功能结构。材质渲染阶段，金属壳体部分采用高反光镀铬金属材质，调整材质的粗糙度与反射参数，还原金属壳体机加工后的亮面金属质感，同时在边角处添加细微的磨损质感，提升真实感；陶瓷段采用高白度哑光陶瓷材质，添加细微的颗粒质感模拟工业陶瓷的表面肌理，棱纹处通过光影调整突出结构层次感；电极部分采用耐高温镍合金材质，调整材质的金属度与偏暗的色泽，还原电极长期工作的金属质感；接线端头的黑色绝缘部分采用哑光橡胶材质，添加细微的凹凸纹理提升细节真实度。渲染阶段采用深色纯色背景，布置三点式打光方案，主光从侧上方打亮金属壳体的反光面，突出金属质感与六角结构的轮廓，辅光补亮陶瓷段的暗部细节，轮廓光勾勒火花塞整体的边缘形态，避免部件与背景融合，最终呈现出结构精准、质感真实的火花塞三维模型，完整还原了工业部件的结构特征与材质表现。
