伺服气动双挑移栽定位工装结构

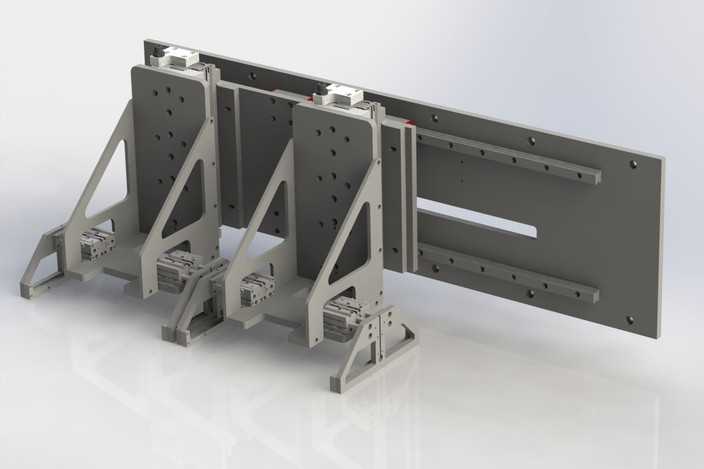

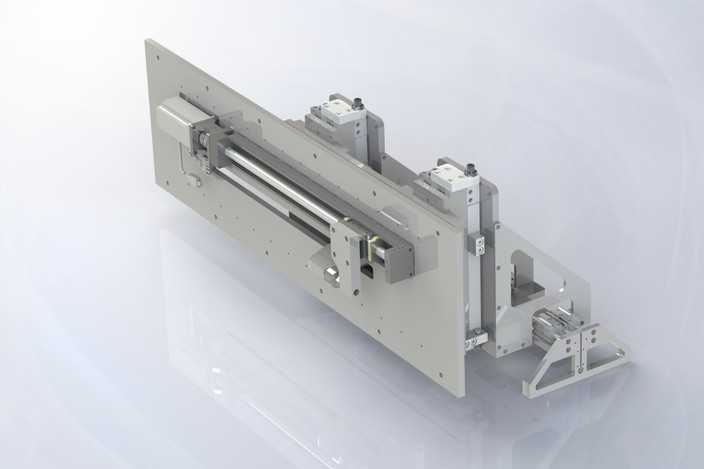

本模型为伺服气动协同驱动的双挑式移栽定位工装结构，采用三维建模软件完成全参数化设计，整体以立式安装背板为承载基底，背板上预设多组规则排布的安装孔位与直线导轨安装槽，可适配不同行程的导向组件安装需求。建模过程中对所有零件进行了独立参数化绘制，从底部的L型三角支撑筋座，到中部的滑动载板、气动执行元件安装位，再到顶部的伺服驱动连接座，每一处结构都严格按照机械加工公差要求预留装配间隙，确保虚拟装配时无干涉问题。渲染阶段采用金属哑光材质模拟实际加工后的碳钢机架质感，对导轨滑动面赋予高亮金属材质区分功能区域，气动元件部分采用阳极氧化铝的浅灰质感，整体渲染效果清晰呈现各部件的装配层级与结构关系。结构设计上采用双工位并行布局，两组独立的挑动载板通过三角加强筋提升结构刚性，避免长行程负载下的形变问题，载板表面密布的螺纹孔可适配不同规格的工装夹具安装，背板中部的镂空槽用于避让走线与驱动连接件，底部支撑座通过地脚安装孔实现整机的水平固定。设计思路围绕工业自动化产线中的工件移栽、对位挑料需求展开，融合伺服驱动的高精度位置控制与气动执行的快速响应优势，双挑结构可同时完成两组工件的同步搬运或对位操作，大幅提升产线作业效率，建模时充分考虑了零部件的加工工艺性，所有支撑筋均采用等壁厚设计，安装孔位统一采用标准螺纹规格，方便后续实际加工时的刀具选型与装配调试，各滑动副位置均预留了润滑与防尘结构的安装空间，保障机构长期运行的稳定性。
