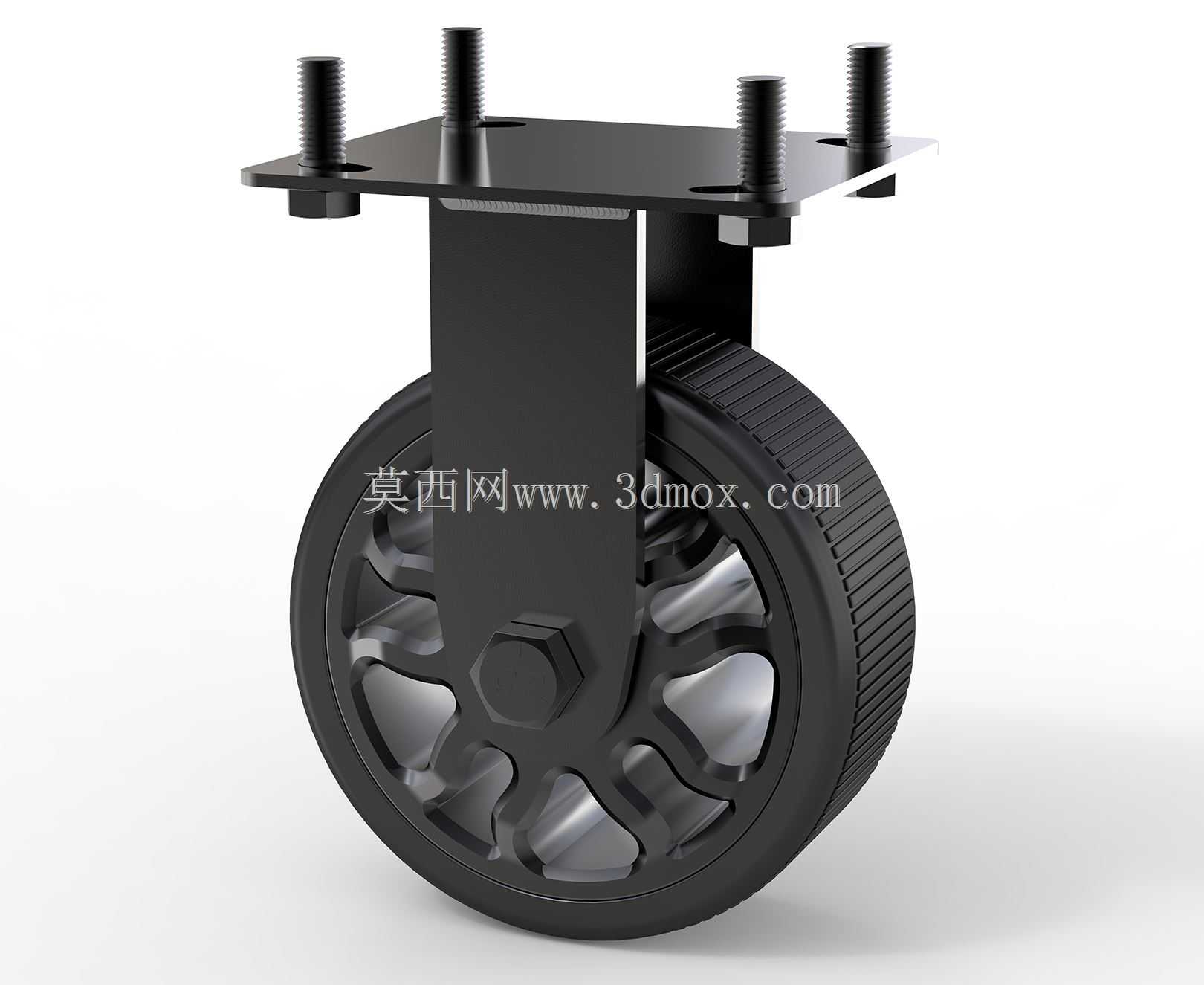

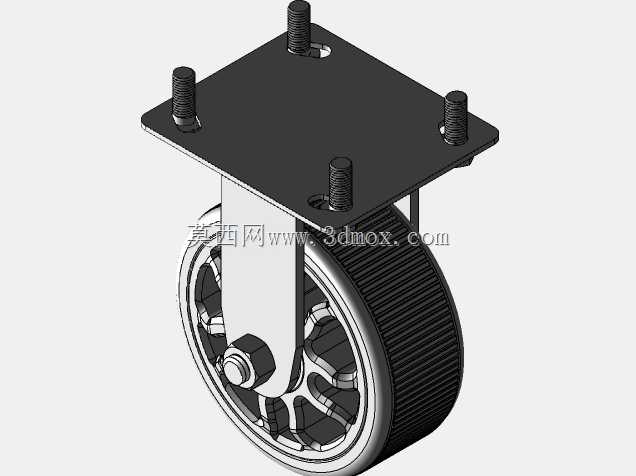

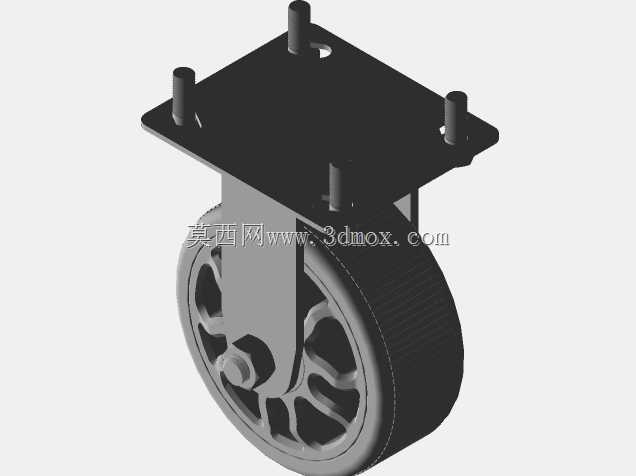

五英寸重载刚性定向工业脚轮结构设计

这款五英寸刚性定向脚轮，是工业场景中重载移位作业的核心支撑部件，广泛应用于重型仓储货架、工业设备机柜、车间周转工装车、大型物流转运容器、固定式作业平台等需要直线稳定移位的场景，在生产车间物料转运、仓储库区货位调整、设备安装移位等作业中承担承重与行走功能，相比万向脚轮，刚性定向结构具备更强的直行稳定性，不会在重载推行中出现方向偏摆、轮体晃荡的问题，尤其适合长距离直线推行的重载转运场景，能大幅降低推行过程中的方向修正成本，提升移位作业的顺畅度。

从功能特性来看，这款脚轮采用刚性固定支架结构，无转向回转机构，整体支架为一体式冲压成型后做表面防锈黑化处理，支架与安装顶板之间采用加强折弯结构连接，能均匀分散顶板传递的载荷，避免局部应力集中导致的支架变形。轮体采用高耐磨硬质复合材质，轮面做细密防滑齿纹处理，既能在水泥地面、环氧地坪、钢板地面等常见工业地面保持足够的抓地力，推行时不会出现打滑空转，又能降低轮面滚动阻力，减少推行时的人力消耗，同时硬质轮体具备优异的抗碾压性能，在额定载荷下长期使用不会出现轮面塌陷、变形开裂的问题。轮体中心采用一体式轮毂设计，辐条做镂空减重处理，在保证整体结构强度的前提下降低了脚轮自身重量，同时轮毂与轮轴的配合位置做了加厚处理，能承受径向重载冲击，适配频繁启停的转运作业需求。

设计思路上，这款脚轮围绕重载刚性支撑的核心需求做结构优化，安装顶板采用方形平板结构，设置四根外置安装螺栓，相比单螺栓或双螺栓安装结构，四点固定的方式能让脚轮与设备底部的连接更牢固，承受侧向冲击力时不会出现安装位松动、脚轮脱落的问题，安装孔位的间距符合工业脚轮通用安装尺寸规范，能直接替换同规格的常规刚性脚轮，无需额外对设备底部安装位做打孔改造。支架与轮体的连接采用贯通式轮轴加锁紧螺母的固定结构，轮轴与支架安装孔之间做紧配合处理，长期重载滚动下不会出现轮轴窜动、轮体偏摆的问题。从安装边界来看，这款脚轮安装后整体高度适配常规工业设备的底部离地间隙，安装顶板的尺寸、螺栓伸出长度都经过匹配设计，安装后螺栓不会突出设备底板内侧，不会干扰设备内部的结构布局，轮体转动时的外轮廓边界不会超出安装顶板的投影范围，多轮配套安装时不会出现相邻脚轮的轮体干涉问题，同时轮面宽度经过优化，在保证接地面积足够降低地面压强的前提下，不会因为轮体过宽导致滚动阻力过大。整体结构没有冗余的活动部件，日常使用中无需频繁加注润滑脂维护，抗冲击、耐磨损的特性能适配车间复杂的地面环境，即使地面存在细小铁屑、焊渣等杂物，也不会轻易损伤轮面，能长期保持稳定的行走支撑性能。
