重型带刹车万向工业脚轮结构设计

这款带刹车万向脚轮是工业场景中实现设备灵活移位与定点固定的核心支撑配件，广泛应用于重型工业货架、自动化设备机架、物流周转台车、大型生产工装、商用厨电设备、医疗移动平台等需要频繁移位或临时驻留的场景，能够在平整环氧地坪、硬化水泥地面、工业瓷砖地面等多种常见工业地面环境下稳定工作，适配单轮5英寸规格、轮宽2英寸的承载需求，可满足中重型负载设备的移动支撑要求。

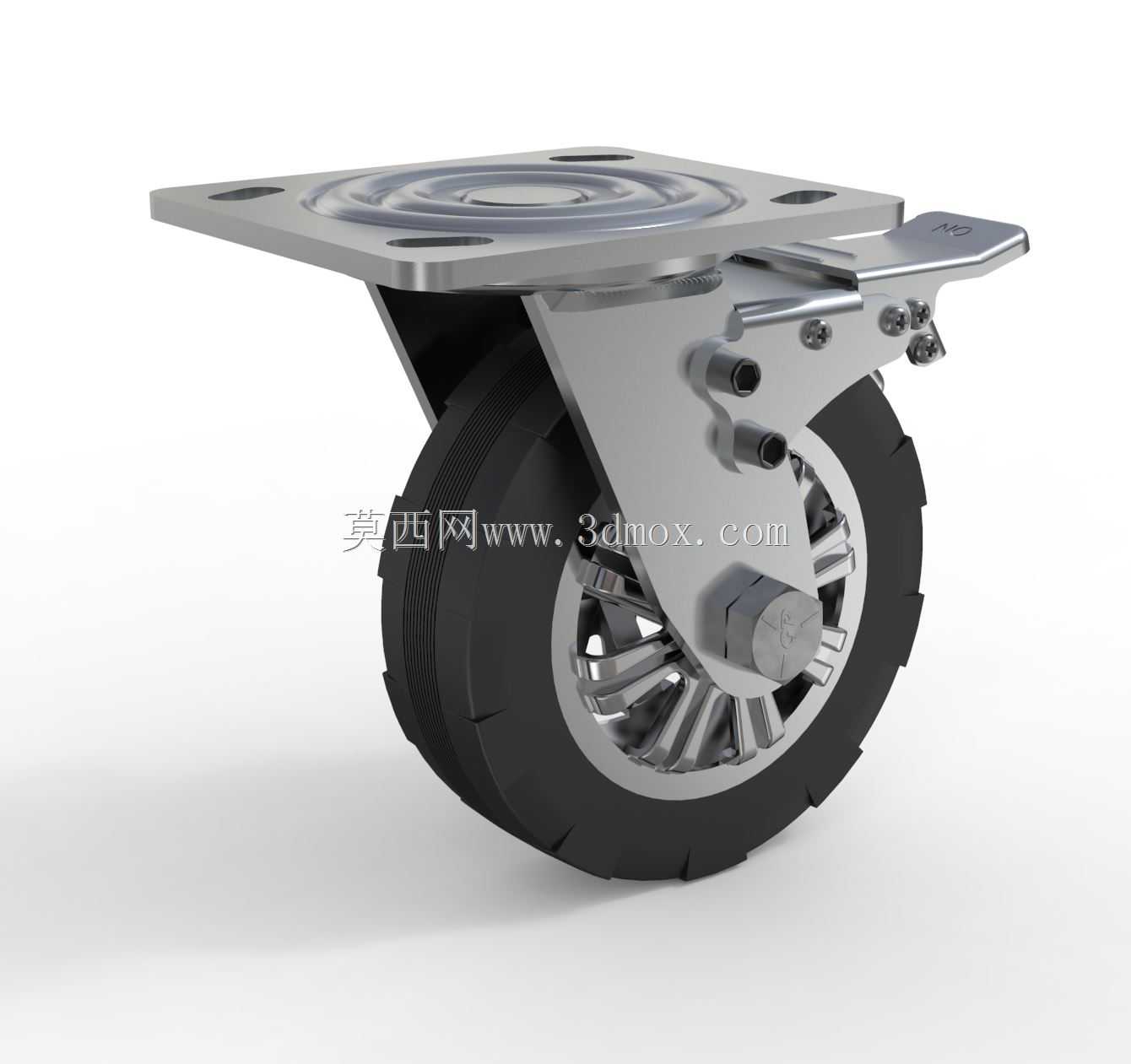

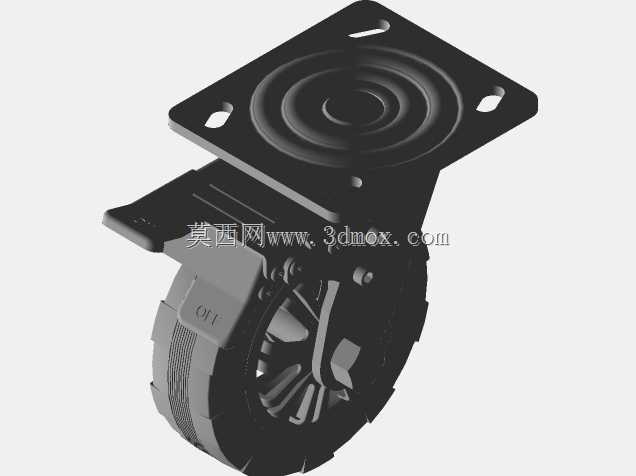

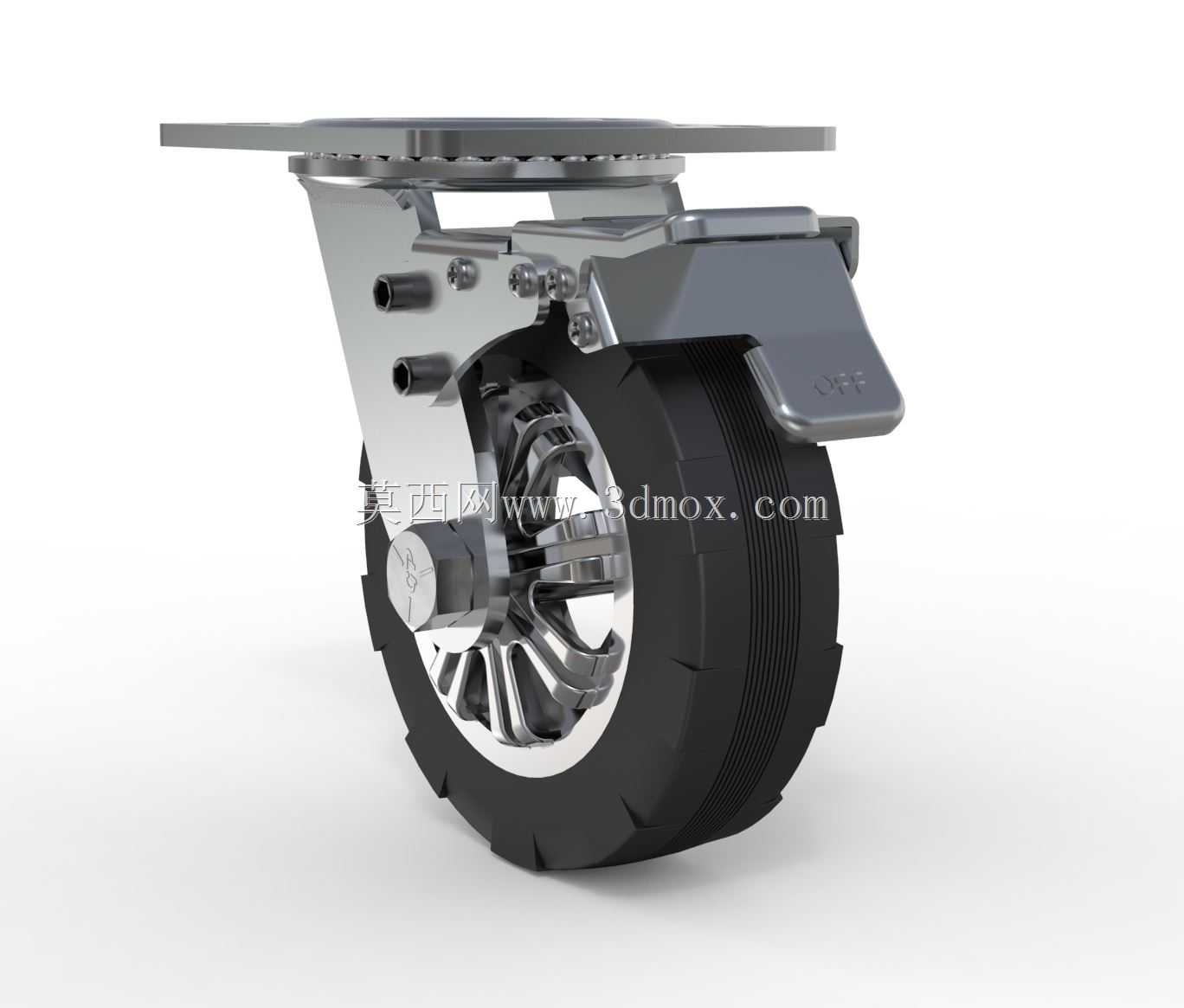

从功能特性来看，这款脚轮采用万向回转结构设计，顶部的方形安装法兰盘预留四个对称安装孔，可通过螺栓与设备底部的安装基面牢固锁合，法兰盘内置的回转支承结构可实现360度水平方向自由旋转，转向过程顺滑无卡滞，推行时能够灵活调整设备行进方向，适配狭窄车间通道内的转向移位需求。脚轮集成的侧置刹车机构可同时锁定滚轮回转与万向支架转向，踩下刹车拨片后，金属刹车块会紧密抵靠滚轮轮面，同时锁止万向支架的回转自由度，让设备在驻留时不会出现滑移、偏移问题，在有坡度的地面、设备作业需要固定位置的场景下，能够提供可靠的驻停稳定性，避免设备意外移位引发的生产安全隐患。

设计思路上，这款脚轮充分考虑工业场景的耐用性需求，滚轮采用高弹性耐磨橡胶材质，轮面设计有防滑纹理，既能够降低推行过程中的滚动阻力，也可以减少滚轮滚动时产生的噪音，同时橡胶材质可吸收地面微小颠簸带来的震动，避免设备内部精密元器件受震动影响；滚轮内部采用金属轮毂搭配放射状加强筋结构，在降低整体重量的同时保证轮毂的结构强度，中心的轮轴采用大直径高强度金属螺栓配合防松螺母锁合，长期承重使用不会出现轮轴松脱、变形问题。连接滚轮与顶部法兰的金属支架采用加厚钢板冲压成型，经过弯折强化处理，支架上的刹车安装位、轮轴安装位都做了加厚补强，可承受大负载下的冲击载荷，避免支架变形断裂。

安装边界方面，这款脚轮的顶部方形法兰为标准工业安装尺寸，安装孔位间距适配多数工业设备的通用脚轮安装基面，安装时只需保证设备底部安装面平整，将法兰贴合基面后穿入螺栓锁紧即可完成装配；整体安装高度适配常规工业设备的底部离地间隙，不会出现安装后设备离地高度过高导致重心不稳、或是高度不足导致设备底部剐蹭地面的问题。滚轮的轮缘做了圆弧过渡处理，转向时不会与支架发生剐蹭干涉，刹车拨片的位置设置在支架侧方，操作人员无需弯腰探入设备底部，只需用脚即可轻松操作刹车的开合，日常使用操作便捷。
