卧式压力容器结构二级气液分离装置

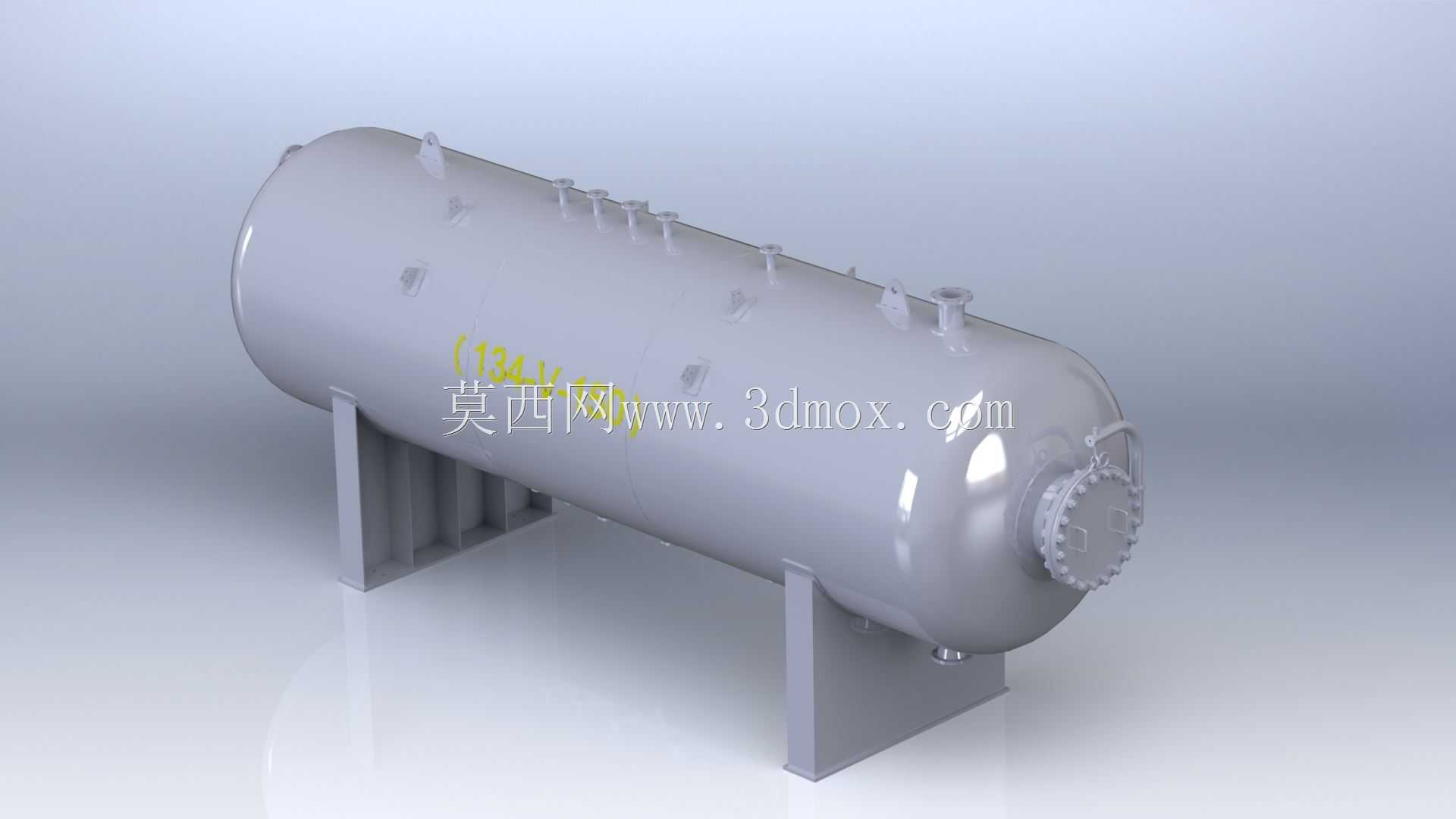

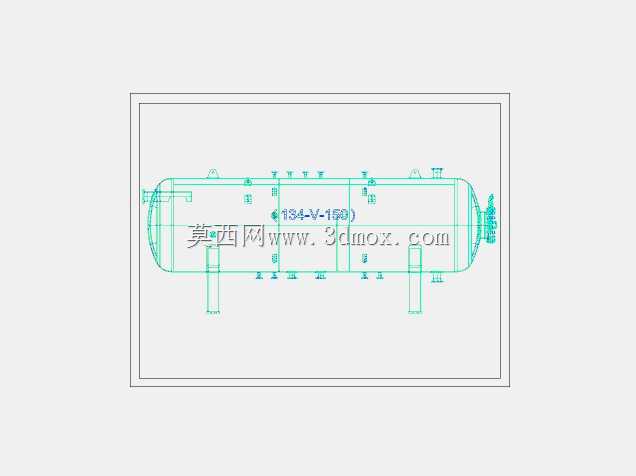

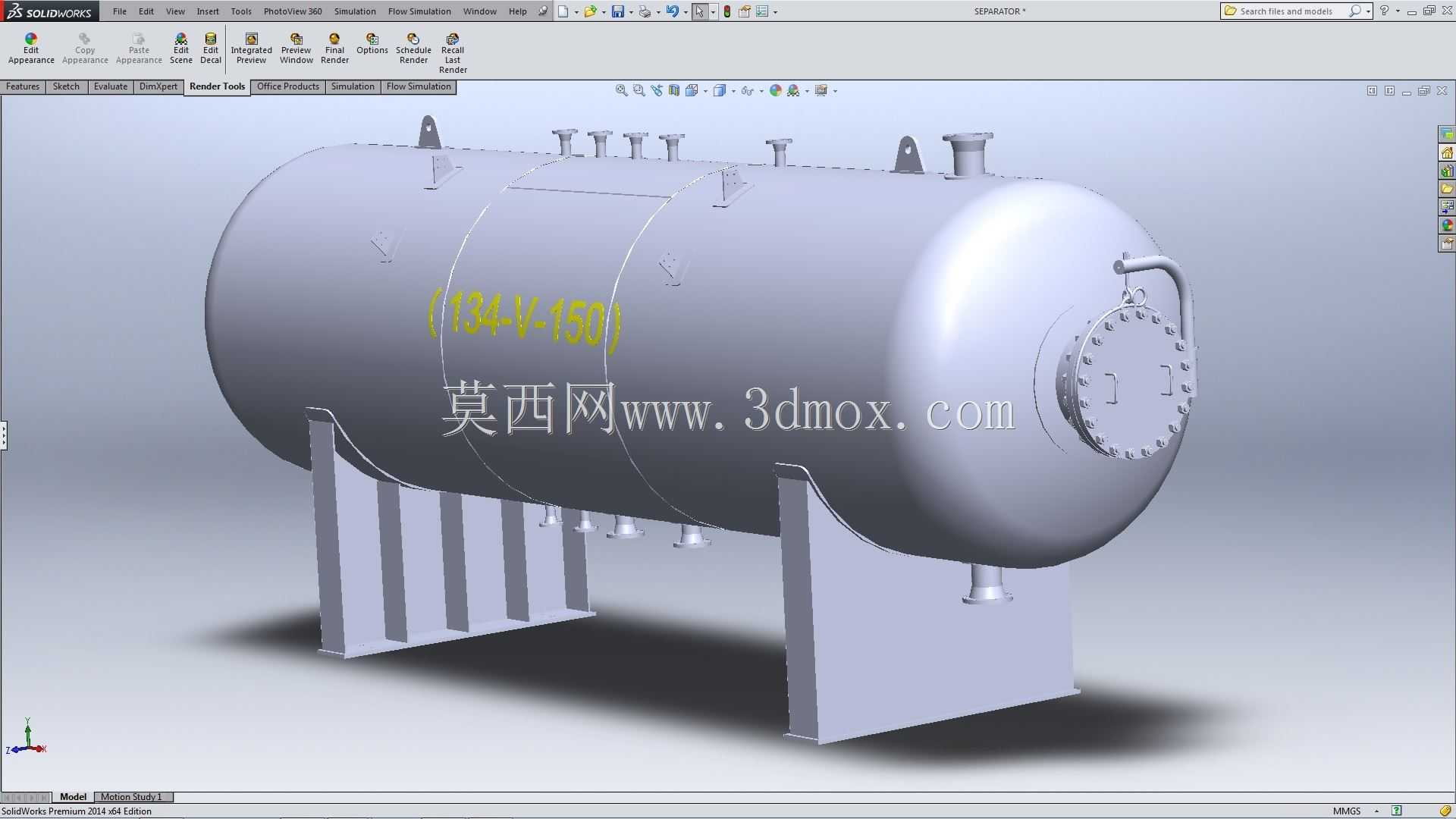

该二级分离装置主要应用于石油炼化、天然气输送、化工生产及工业废气处理等工况场景，作为工艺流程中的核心气液分离单元，承担着去除工艺介质中夹带液滴、杂质颗粒的关键作用，能够有效保障下游压缩机、泵阀、反应设备等核心装置的运行安全，避免液击、部件磨损、介质纯度不达标等生产故障，在油气集输场站、化工精馏工段、燃气预处理系统中都有广泛的应用空间。从实际用途来看，该设备属于二级分离单元，通常设置在初级粗分离设备之后，针对初级分离后仍残留的细小粒径液滴、气溶胶类杂质进行精细化分离，相比初级分离设备具备更高的分离效率，可将出口介质中的液滴残留量控制在工艺要求的阈值范围内，满足后续工序对介质洁净度的严格要求。在功能特性设计上，该设备采用卧式承压罐体结构，相比立式分离器具备更大的气液流通截面积，能够适配大流量工况下的处理需求，降低介质在罐体内的流速，延长气液两相的停留时间，为重力沉降、碰撞聚结等分离过程提供充足的作用空间；罐体顶部设置的多组接口可分别用于介质入口、气相出口、安全附件安装、压力检测、液位检测等功能，罐体端部采用快开式人孔结构，方便运维人员进入罐体内部检修、更换内部分离构件，底部设置的鞍式支座能够均匀承载罐体满液状态下的整体重量，适配混凝土基础的安装固定需求。设计过程中，首先结合处理介质的物性参数、处理流量、设计压力温度等核心条件确定罐体的公称直径与筒体长度，保证介质在罐体内的流速处于合理区间，避免流速过高裹挟已沉降的液滴二次夹带；其次针对不同粒径的液滴分离需求，在罐体内部预留了重力沉降段、聚结分离段、稳流段的安装空间，可根据实际工况选配丝网除沫、折流板聚结等内构件，实现不同精度等级的分离效果；同时对罐体的开孔位置、支座受力进行了校核，保证各接口的位置匹配工艺流程的管道走向，鞍座的间距与固定端、滑动端的设置符合压力容器安装规范，避免设备运行过程中因热胀冷缩产生额外应力。在外形尺寸与安装边界方面，该卧式罐体的长径比适配大流量工况的布置需求，整体安装高度较低，能够降低场站的竖向布置成本，两侧支座的安装孔位间距、地脚螺栓规格均按照常规承压设备安装标准设计，可直接适配现有同规格分离器的安装基础，无需对现有场站的基础、管道进行大规模改造，设备端部的人孔操作空间、顶部接口的操作间距均预留了充足的运维操作距离，能够满足日常巡检、附件拆装、检修维护的操作空间要求。
