1/4端口带调压功能空气过滤装置

这款带调节器的空气过滤装置，是气动系统气源处理单元的核心组成部件，主要应用在轻工自动化生产线、小型气动设备工位、实验室气动试验台、小型汽修气动工具供气端等场景，承担压缩空气净化与输出压力稳定的双重作用，能够为后端气动元件提供洁净、压力恒定的压缩空气，避免管路中的冷凝水、固体杂质进入气缸、气动马达、电磁阀等精密气动部件造成磨损、卡滞或密封失效问题。

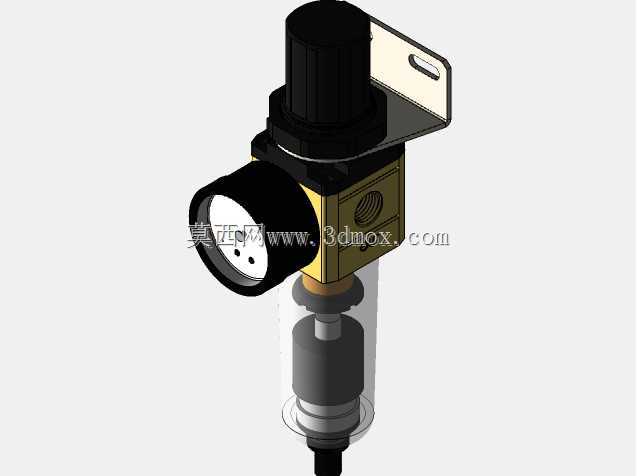

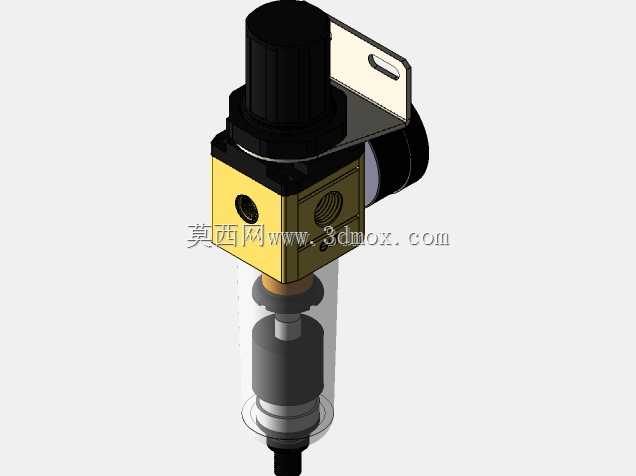

产品采用过滤与调压集成的一体化结构设计，上部为压力调节模块，下部为过滤分离模块，侧方预留标准安装挂板，可直接固定在设备机架或气源支路的安装面板上。上部调压模块采用旋钮式调节结构，黑色防滑调节旋钮外露于装置顶部，旋转即可设定输出压力，内部采用平衡式调压阀芯结构，可在输入压力波动时自动补偿，维持输出压力稳定，调压范围覆盖常规低压气动系统的常用工作区间，满足多数小型气动执行元件的供气压力需求。下部过滤模块采用透明滤杯设计，可直接观察内部积水水位与滤芯污染状态，方便运维人员及时排水或更换滤芯，滤杯内置旋风分离结构与纤维滤芯，压缩空气进入滤杯后先经旋风导流将液态水滴、大颗粒杂质甩至滤杯内壁沉降，再经纤维滤芯滤除细微固体颗粒，最终输出洁净度达标的压缩空气。

产品采用1/4标准气动端口，可直接匹配常规气动软管快插接头或金属管路螺纹连接，整体外形紧凑，安装挂板上开设长圆形安装孔，允许安装时存在一定的位置偏差，降低现场安装的对位难度。装置的进出气口采用同侧平行布局，可适配常规气源支路的管路走向，无需额外增加管路转接弯头，减少管路压力损失。滤杯底部设置手动排水结构，运维人员按压即可排出滤杯内积存的冷凝水，无需拆卸滤杯即可完成日常排水维护。整体结构兼顾功能集成性与运维便利性，在有限的安装空间内实现气源过滤与压力调节的双重功能，适配各类小型气动系统的气源处理需求，可有效延长后端气动元件的使用寿命，降低气动系统的故障概率。
