巴哈SAE赛事钢管式赛车车架设计

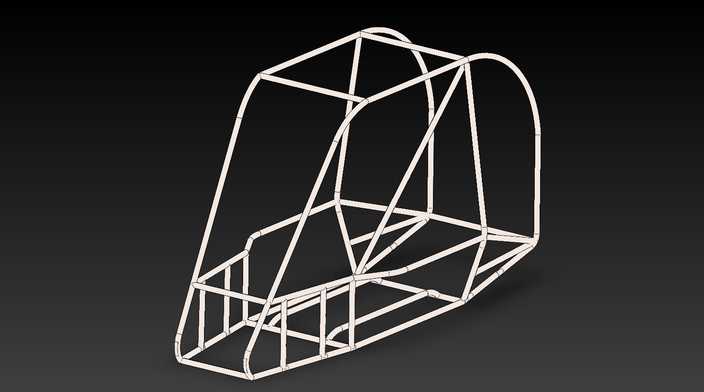

本作品为巴哈SAE越野赛事专用赛车车架，采用空间钢管桁架式承载结构设计，全程依托三维建模软件完成全参数化建模工作。建模过程中首先依据赛事规则划定的人机工程边界、动力总成安装尺寸、悬架硬点坐标搭建基准线框，逐根定义钢管的空间走向、连接节点与弯折参数，所有管材规格均匹配赛事安全规范要求，对驾驶舱区域的防滚环结构做了重点的参数约束，确保碰撞工况下的生存空间余量。建模阶段对每一处管材衔接位置做了相贯线裁切处理，还原真实焊接加工的坡口形态，避免出现模型干涉问题，同时对关键受力节点做了加强筋结构的预留设计，匹配后期实际加工的焊接工艺要求。渲染阶段采用哑光金属材质模拟4130铬钼钢管的真实质感，搭配纯黑背景突出车架的空间结构形态，通过三点布光方案清晰呈现桁架结构的空间层次，每一处管材的弯折弧度、交叉连接关系都清晰可辨，能够直观展现车架的整体布局逻辑。设计过程中充分考虑巴哈赛事的越野工况需求，对前部碰撞吸能区、侧边防撞结构、顶部防滚结构、后部动力安装区域做了分块的结构优化，在保证整体结构刚度、抗扭强度满足赛事要求的前提下，尽可能优化管材排布减少冗余重量，同时预留了转向系统、制动系统、座椅、油箱、安全护板等部件的安装接口，所有安装点位的坐标都经过参数化校准，确保后续总装环节各部件能够精准匹配。整个车架模型的结构逻辑清晰，参数可编辑性强，既能够作为巴哈赛车设计的参考方案，也可用于赛事规则学习、车架结构力学仿真分析的基础模型，完整还原了越野赛车钢管车架从布局规划到细节设计的全流程建模思路，对小型越野载具的承载结构设计具备较高的参考价值。
