L型弯柄式黄铜操作把手结构设计

　　这款L型弯柄结构的黄铜操作把手，是工业设备操作端常用的手动施力构件，在各类需要手动锁紧、调节、启闭的工业场景中应用广泛，常见于机床操作面板、工业阀门调节端、工装夹具锁紧位、检测设备调校模块等位置，承担人力操作的力传递作用，相比塑料把手具备更高的结构强度与抗磨损性能，相比钢制把手又有更优秀的耐腐蚀表现与温润的握持触感，在潮湿工况、有轻度腐蚀介质的生产车间中使用寿命更长，长期使用也不会出现表层锈蚀脱落污染操作环境的问题。

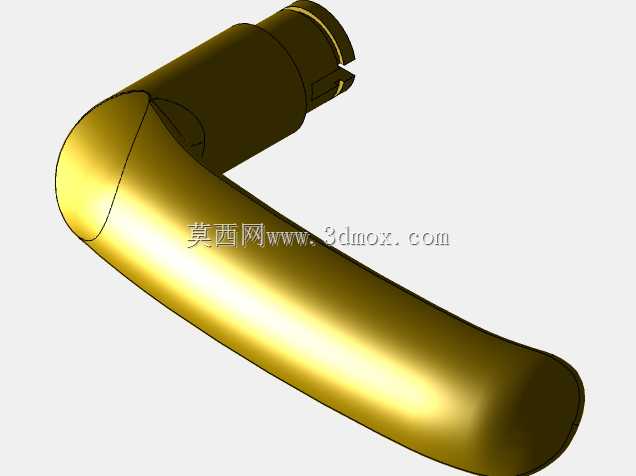

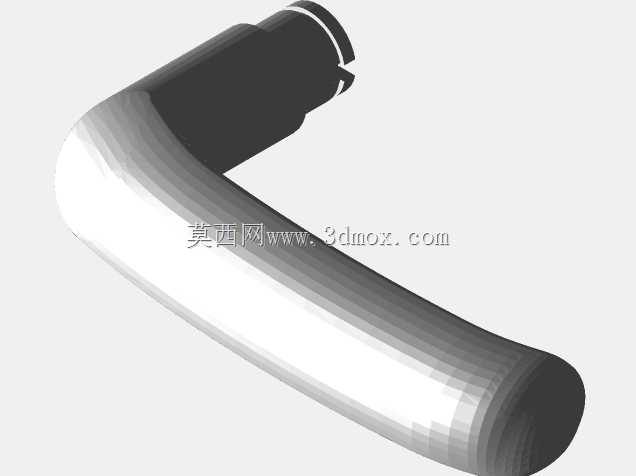

　　从结构设计逻辑来看，整体采用一体化弯折成型思路，握持段做了流畅的圆弧过渡处理，没有尖锐棱角，避免操作人员施力时出现硌手、划伤的问题，握持段的截面采用符合人体工学的椭圆弧面设计，手掌贴合时受力分布更均匀，即便需要施加较大扭矩完成锁紧操作，也能降低单位面积的压强，减少长时间操作带来的手部疲劳。安装连接段采用直筒式插接结构，端部开设对称的弹性开槽，安装时插入对应安装座的孔位后，开槽结构可提供适度的张紧力，配合侧面的定位卡槽，能实现快速装配，不需要额外焊接或者过多紧固件即可完成固定，同时保证连接后不会出现周向打滑，传递扭矩时的力损耗更低。

　　在安装边界的设计考量上，连接段的外径与常用设备操作轴的安装孔径做了适配，安装深度预留了足够的配合长度，保证插接后连接强度足以承受常规手动操作的最大扭矩，不会因为施力过大出现连接段断裂或者脱出的问题。弯折段的转角半径经过反复校核，既保证了结构强度，避免弯折处出现应力集中导致长期使用后开裂，又控制了整体的外伸尺寸，不会因为转角过大导致把手占用过多操作空间，避免设备周边其他构件对操作造成干涉，操作人员在不同角度都能顺利握持施力。

　　材质选用黄铜作为基材，一方面是利用黄铜本身的自润滑特性，在与钢制安装座配合时，长期插拔转动也不会出现咬合锈死的问题，后期维护拆卸更方便；另一方面黄铜的减震表现优于普通钢材，操作时的震感会被材质本身吸收一部分，操作手感更柔和。表面没有做额外的涂装处理，保留黄铜本身的金属质感，长期使用后形成的包浆层反而会让握持触感更顺滑，也不会出现漆层脱落影响外观的问题。

　　从实际使用的功能特性来看，这款把手的力传递路径经过优化，操作人员施加在握持段的力可以顺着弯折段的弧形结构顺畅传递到连接段，力的传递效率更高，不需要施加过大的握力就能获得足够的操作扭矩，对于需要频繁操作的工位来说，能有效降低操作人员的劳动强度。连接段的开槽结构还具备一定的容错能力，即便安装孔的加工尺寸存在小幅公差，也能顺利完成装配，降低了对安装座加工精度的要求，适合批量设备的装配使用。

　　在结构细节处理上，所有的棱边都做了倒钝处理，没有加工毛刺残留，安装和使用过程中不会划伤操作人员的手部，也不会勾挂工作服或者周边的管线。握持段的末端做了圆弧收头处理，避免手部滑脱的时候被端部棱角磕碰。弯折处的壁厚做了均匀化处理，整个构件的壁厚保持一致，不管是采用铸造成型还是棒料弯折加工，都能保证各部位的结构强度均衡，不会出现局部壁厚过薄导致的强度薄弱点，也不会因为局部壁厚过厚造成材料浪费。

　　针对不同的应用场景，这款把手的结构也预留了一定的改型空间，如果需要更大的操作扭矩，可以在不改变安装接口的前提下适当加长握持段的长度，利用杠杆原理提升扭矩输出；如果应用在对卫生要求较高的食品、医药加工设备上，也可以在黄铜表层做钝化处理，进一步提升耐腐蚀性能，避免铜离子析出影响生产环境。整体结构没有复杂的异形曲面，加工工艺性好，不管是小规模机加工还是批量铸造成型都能顺利实现，加工成本可控，适合作为通用操作件在各类工业设备上配套使用。
