堆叠式交换机批量运输防护托盘结构

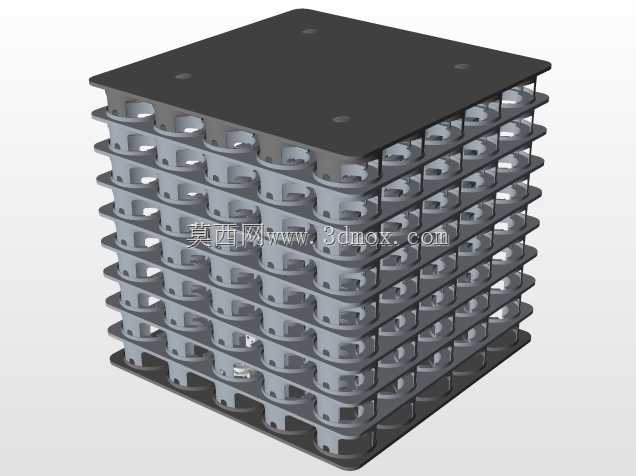

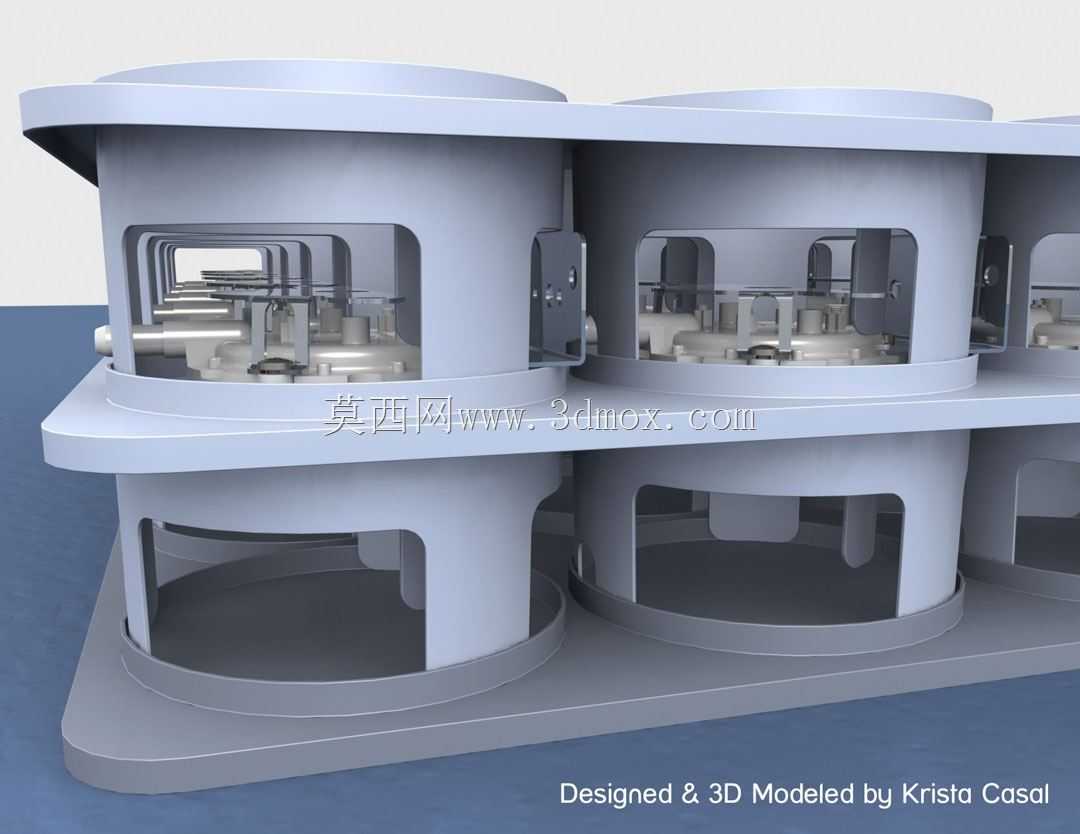

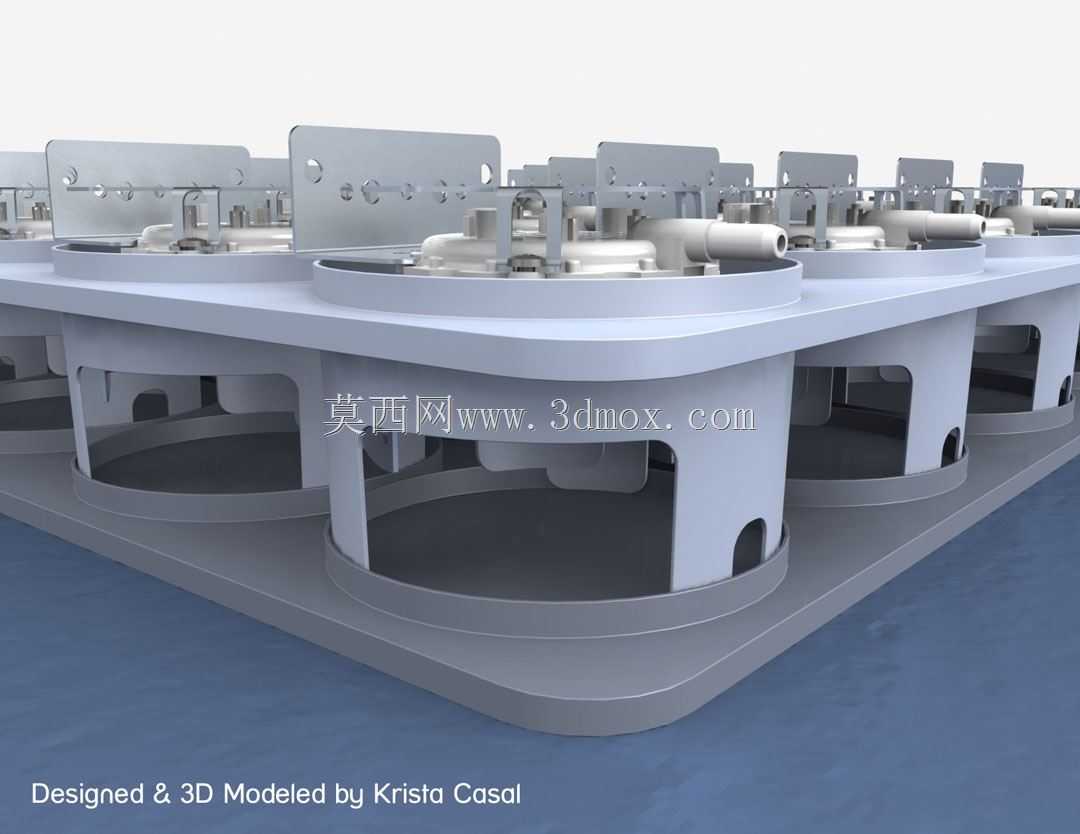

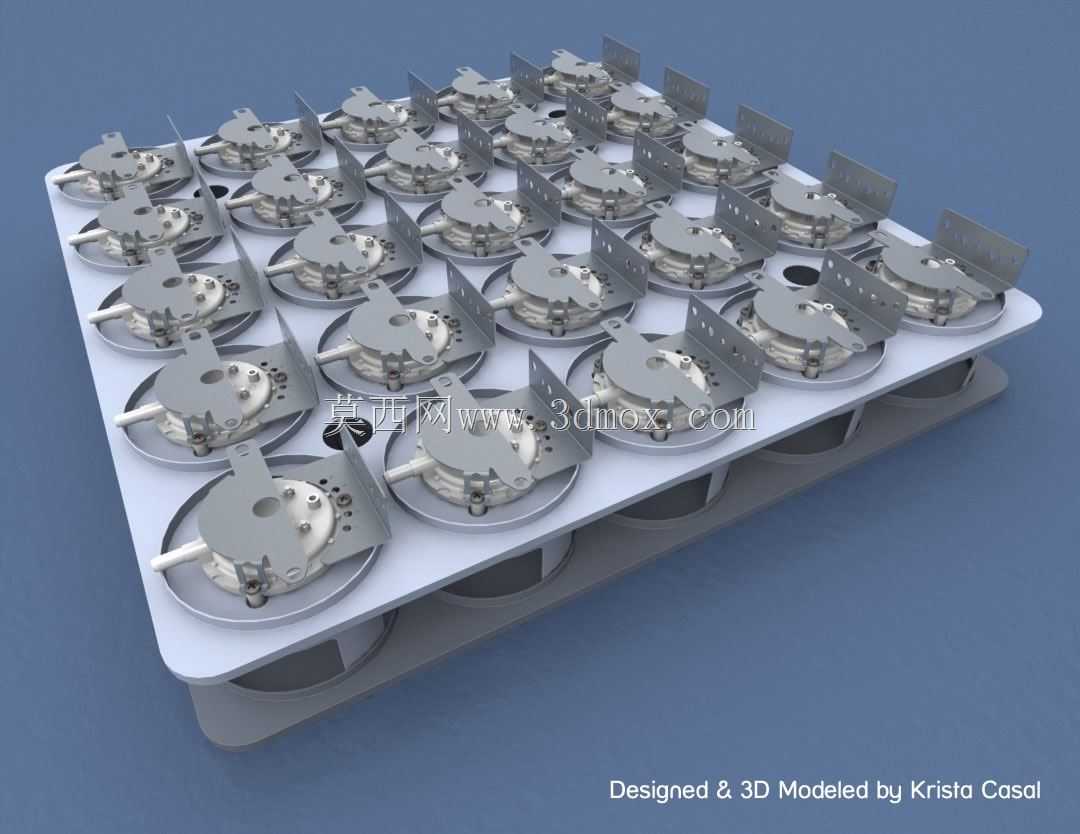

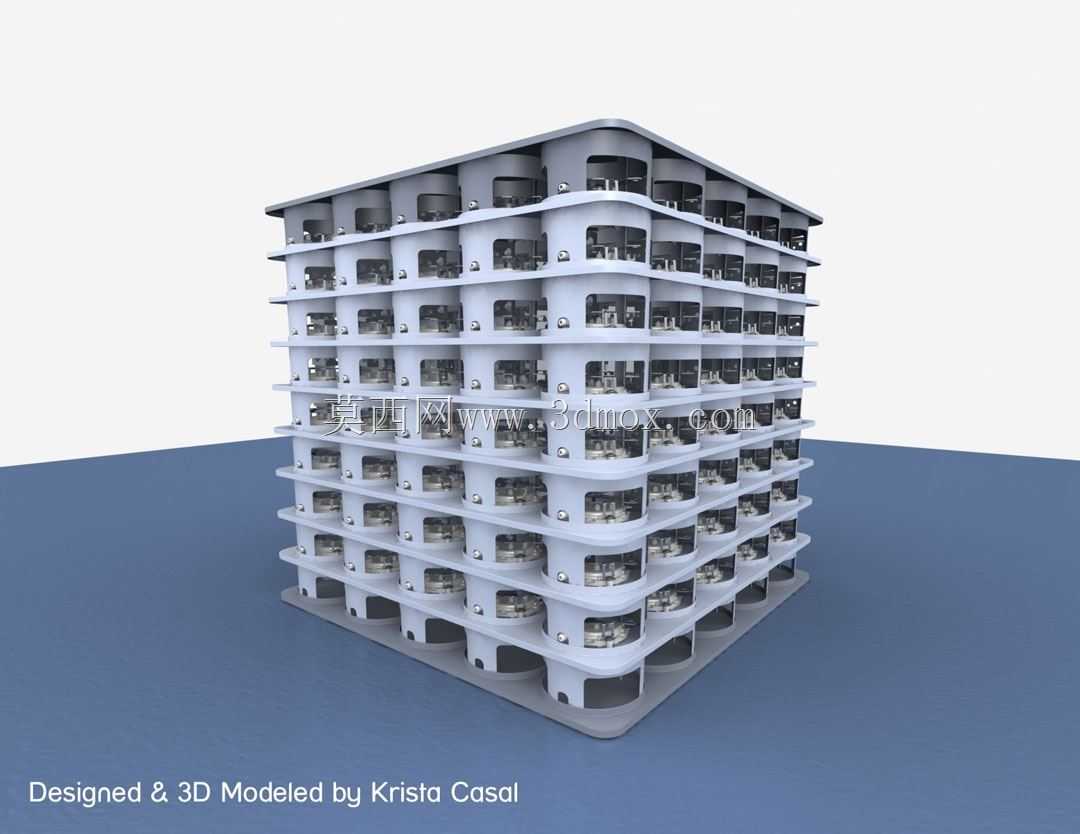

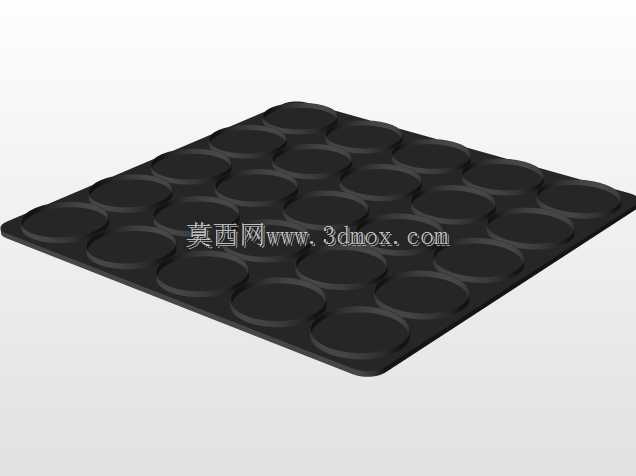

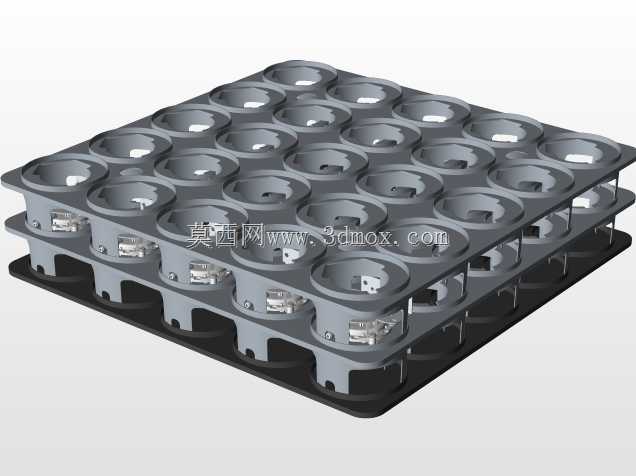

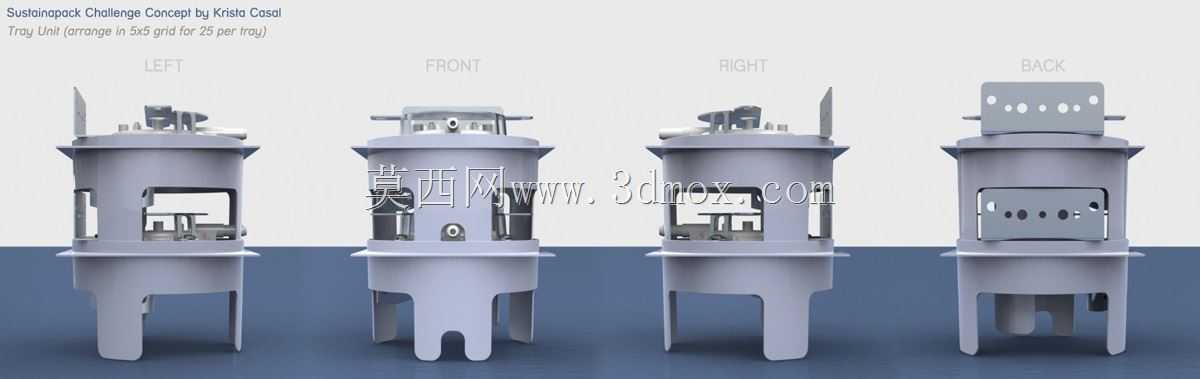

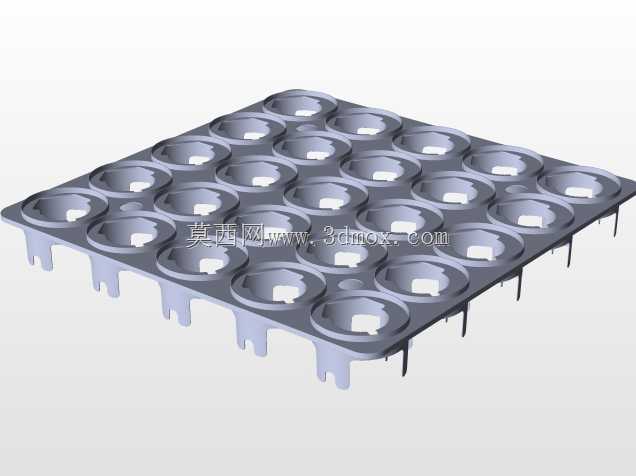

该结构面向通讯电子器件批量转运场景设计，专门针对小型交换机类精密电子设备的仓储、周转、长途运输环节开发，解决传统包装耗材用量大、防护性能不足、堆叠稳定性差的行业痛点，可广泛应用于电子元器件生产厂商的成品出货、渠道商分拨周转、终端项目现场批量配送等多个流通环节。整体设计遵循极简防护思路，在满足核心防护需求的前提下尽可能压缩材料用量，兼顾结构强度与轻量化需求，适配高密度聚乙烯这类常用注塑包装材料的成型工艺特性，无需复杂的模具抽芯结构即可实现批量生产，有效控制单套包装的制造成本。单组托盘采用5×5的矩阵式卡槽布局，单个托盘可同时容纳25台小型交换机设备，卡槽结构与设备外形做匹配适配，设备放入后可实现横向与纵向的限位固定，避免运输过程中设备相互碰撞、摩擦造成外壳刮花或内部元器件松动。托盘顶部与底部设计有互配的定位扣合结构，多组托盘堆叠时可实现上下层的精准对位，不会出现滑移、塌垛问题，单垛可堆叠8层托盘，单垛即可完成200台交换机的整包封装，大幅提升仓储空间利用率与转运装卸效率。托盘侧面预留四个内凹式抠手位，无需额外加装提手结构，操作人员在开箱取放、搬运转移时可直接将手指伸入抠手位施力，操作便捷且不会破坏托盘整体结构强度。无顶部与底部配套部件时，单组托盘主体尺寸为510mm×510mm×424mm，可适配常规方形周转箱的内部容纳尺寸；搭配顶部护盖与底部底座后，整体组合尺寸为510mm×510mm×483mm，可满足标准物流栈板的堆码要求，适配主流快递、物流的运输尺寸规范。空托盘状态下自重较轻，可大幅降低无效运输负载，装载设备并搭配支架固定后，整体结构可承受常规物流运输过程中的颠簸、挤压冲击，为内部交换机设备提供可靠的缓冲防护，同时托盘结构可重复周转使用，相比一次性纸箱包装更符合绿色循环物流的发展需求，有效降低全链路的包装综合成本。
