双层工业设备支撑钢结构操作平台

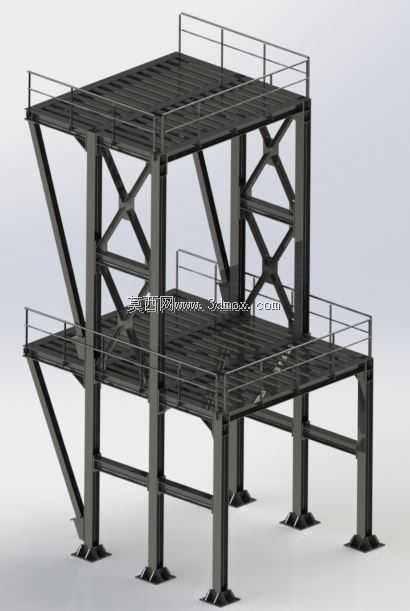

该双层钢结构支撑平台主要应用于工业生产车间内重型生产设备的高位布设场景，可满足多台中型工业设备分层安装、同时预留操作人员巡检与操作空间的实际需求，常见于化工生产单元、机械加工工位、自动化生产线配套的设备架设环节，能够在有限的厂区占地范围内拓展垂直方向的设备安装空间，大幅提升厂房面积利用率。平台整体采用H型钢作为主承重立柱，立柱底部配置带锚栓孔的方形承重底板，可通过膨胀螺栓或化学锚栓与混凝土地面做刚性固定，单根立柱的垂直承重载荷经过力学校核，可匹配多数中型工业生产设备的总重量要求，避免长期承重出现结构形变。两层平台的主承重梁同样采用H型钢搭建，梁体之间通过等边角钢做横向与斜向交叉支撑，形成稳定的桁架受力结构，可将平台台面的载荷均匀传导至每根主立柱，抵消设备运行过程中产生的小幅振动，避免应力集中导致的焊缝开裂或结构变形。平台台面采用花纹钢板铺设，钢板下方设置密集的次梁做承托，既保证台面的承重能力，也能通过花纹表面的摩擦力避免操作人员行走或设备移位时出现打滑风险，两层平台的临边位置均设置标准化的工业防护栏杆，栏杆高度符合工业操作平台的安全规范要求，栏杆中间设置两道横杆，底部设置挡脚板，可防止工具、小零件从平台边缘坠落，规避高空坠物的安全隐患。设计过程中优先考虑了设备安装的便捷性，两层平台的层高根据常规工业设备的高度预留了充足的操作与检修空间，主立柱的排布位置避开了设备常见的进出料口、管线接口位置，不会影响设备正常的物料输送与管线布设；斜向支撑的排布也预留了足够的人员通行通道，操作人员可通过外置的爬梯在两层平台之间顺畅通行，完成设备操作、日常巡检、维护检修等相关作业。平台的整体安装边界可根据现场实际的设备尺寸、厂房空间做适配调整，所有钢构件均采用焊接加螺栓紧固的双重连接方式，既保证结构整体的刚性，也便于后期根据生产需求做局部改造或拆解移位，构件表面做防锈喷涂处理，可适应多数工业车间的生产环境，延长结构的整体使用寿命。
