多股捻制起重承重钢丝绳三维结构

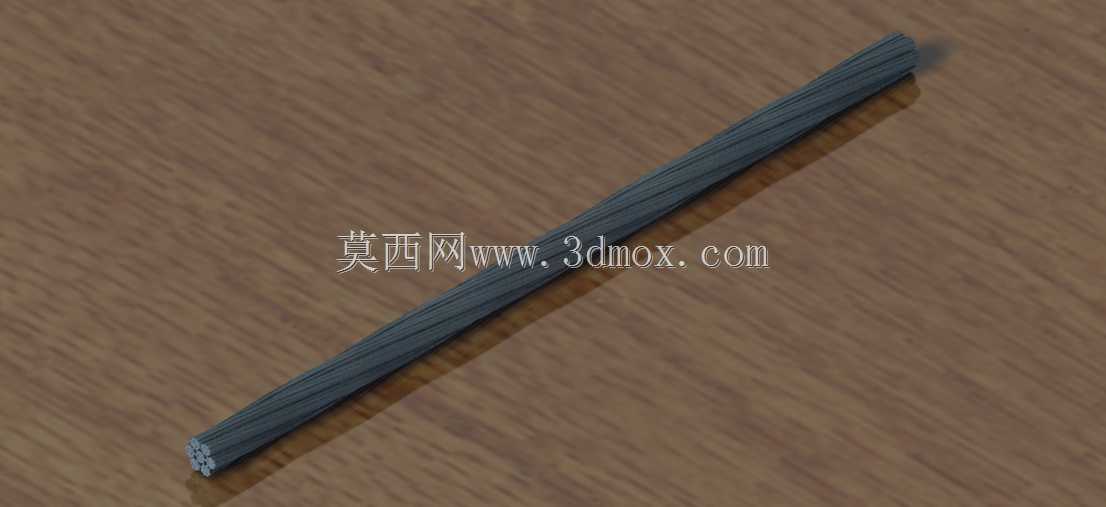

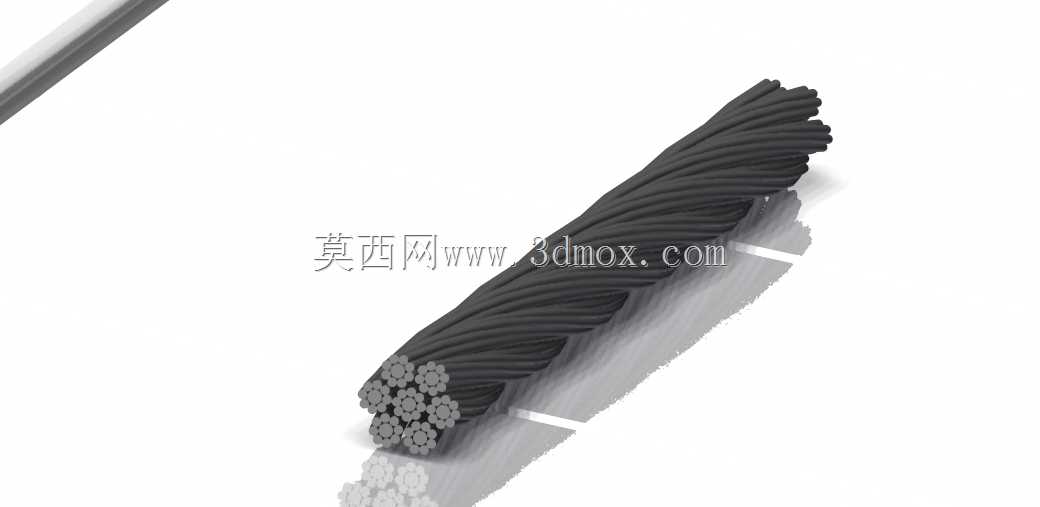

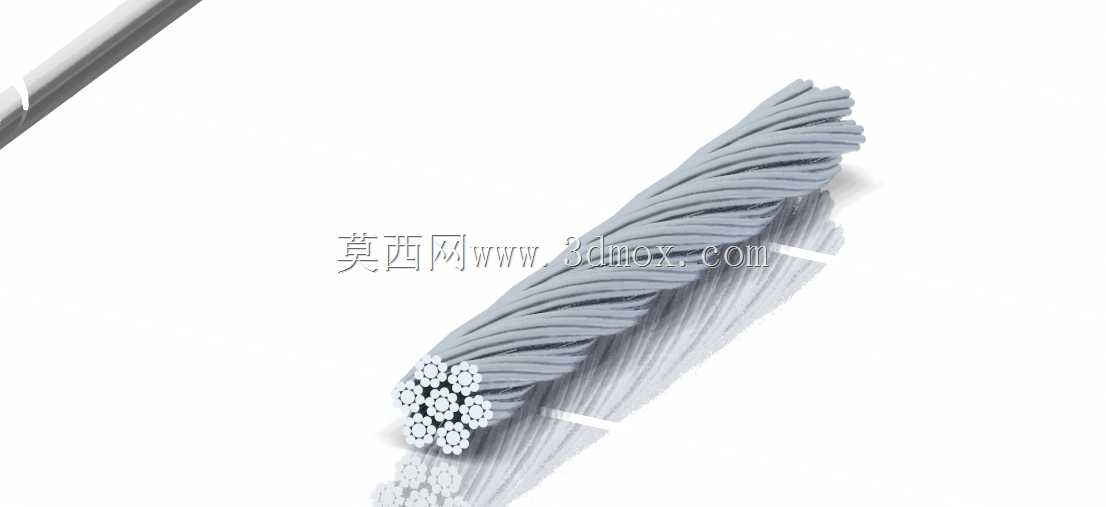

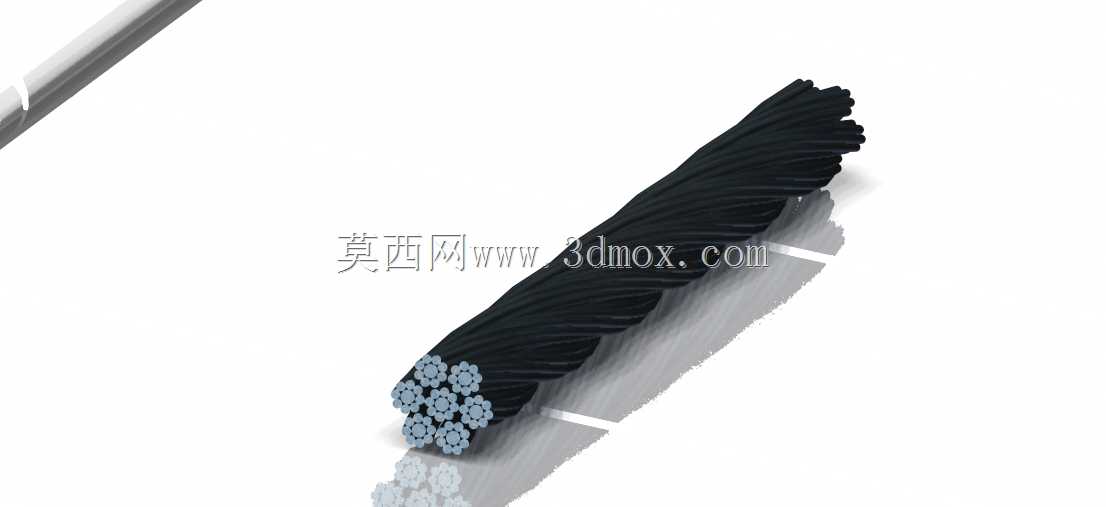

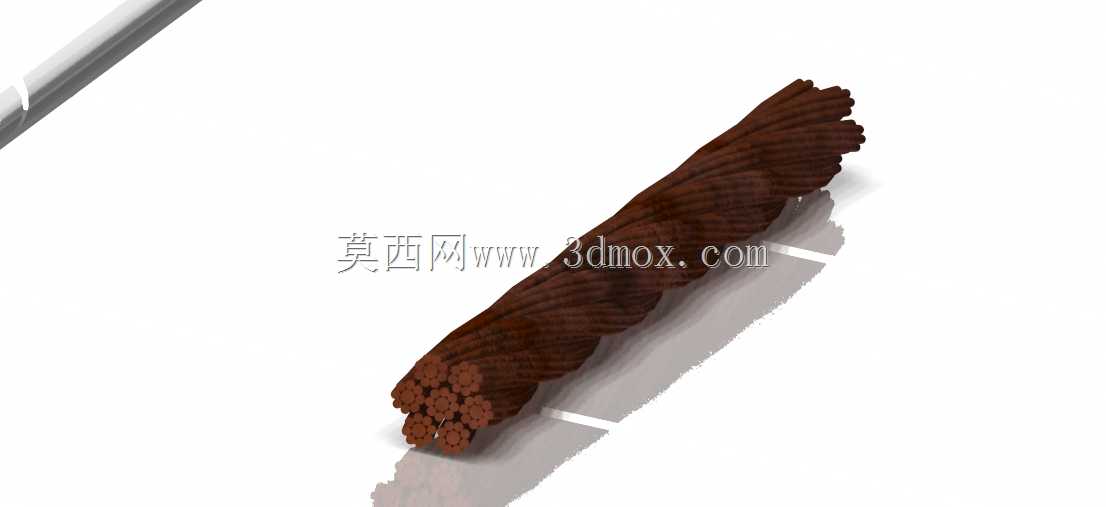

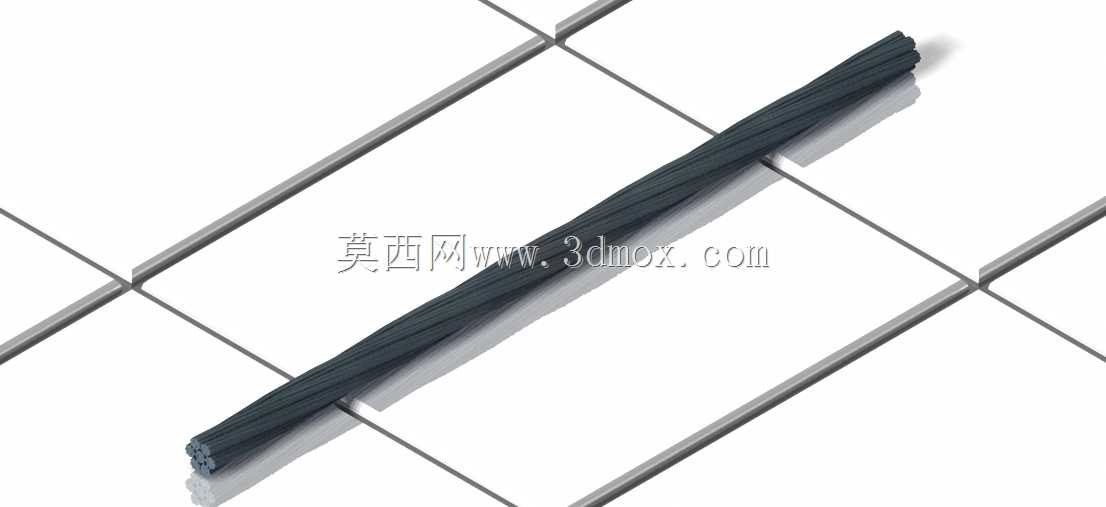

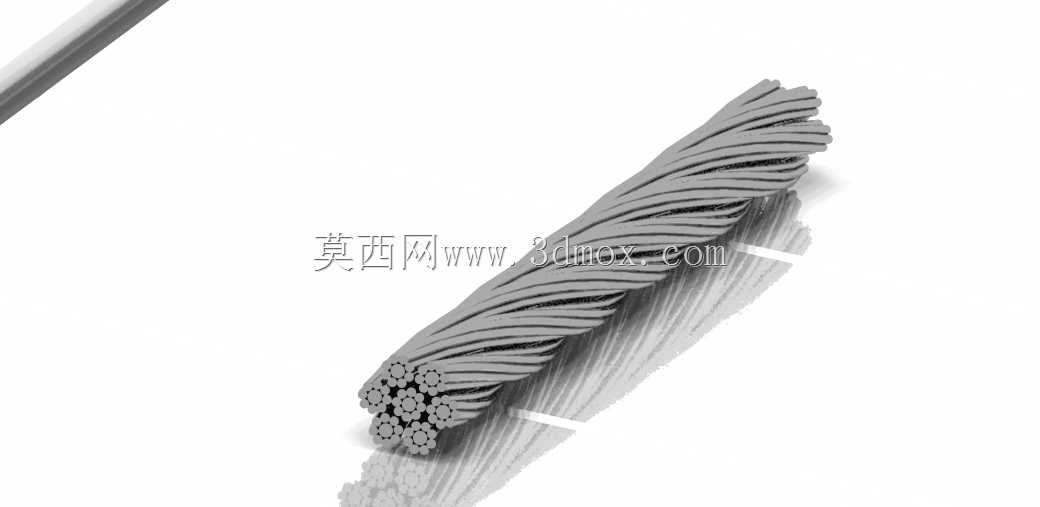

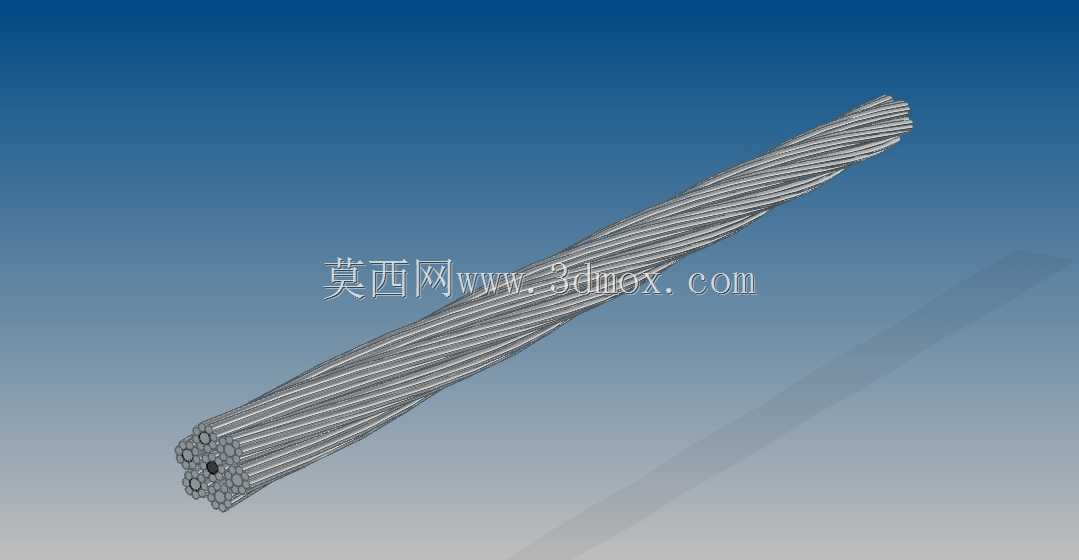

这款多股捻制钢丝绳是工业起重、牵引、固定场景中应用极为广泛的受力承重构件，在港口吊装、矿山提升、建筑塔吊、船舶系泊、电梯曳引、桥梁拉索等诸多作业场景中都承担着核心的载荷传递作用，是保障重载作业安全的关键基础部件。从结构设计来看，该模型还原了多层多股捻制的经典钢丝绳结构，中心设置独立的纤维或金属芯股，外层围绕绳芯按照固定捻距螺旋排布多组钢丝股，每股内部又由多根细钢丝按照统一捻向捻合而成，这种分层捻制的结构设计，既可以让钢丝绳在承受轴向拉力时，每根钢丝均匀分担载荷，避免局部应力集中引发的断丝失效，同时螺旋捻合的结构赋予了钢丝绳良好的柔韧性，能够顺畅绕过滑轮、卷筒等曲面构件，适配不同走向的牵引路径，不会因为反复弯折出现快速的疲劳损坏。在功能特性上，这种多股结构的钢丝绳相比单根实心钢棒，具备更高的抗拉强度与抗冲击韧性，当局部出现少量断丝时，剩余钢丝仍能在一定周期内承担额定载荷，给日常巡检维护留出充足的处置窗口，避免突发断裂引发安全事故；同时捻合结构的缝隙可以留存润滑油脂，在长期往复运动过程中持续润滑钢丝接触面，减少钢丝之间的摩擦磨损，延长整体使用寿命。从安装适配维度来看，该钢丝绳的截面直径、捻距参数都可以根据不同的载荷等级、滑轮槽宽、卷筒容绳尺寸进行匹配调整，端部可以搭配压制绳套、浇铸接头、楔形接头等不同连接配件，适配不同设备的安装接口，既可以作为固定拉索用于静态的结构张拉固定，也可以作为运动牵引绳用于动态的起重、提升作业，在安装时需要注意预留足够的弯曲半径，避免过小弯折导致内部钢丝应力超限，同时要保证绳槽与绳径的匹配度，避免挤压造成绳股变形。设计这款三维结构时，重点还原了每一层钢丝的捻合角度、股与股之间的贴合间隙，以及绳端截面的股线排布形态，能够直观展示钢丝绳的内部构造，可用于起重设备的索具选型模拟、安装培训演示、结构受力分析等场景，帮助工程人员清晰理解钢丝绳的受力逻辑与安装注意要点，避免因选型或安装不当引发的安全隐患。
