全履带分段装配环形传动结构

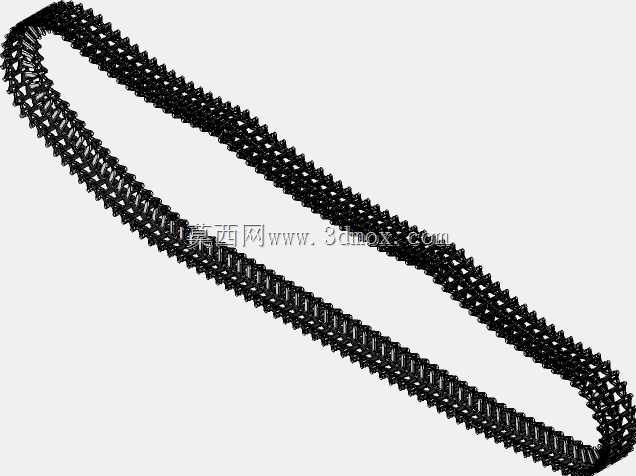

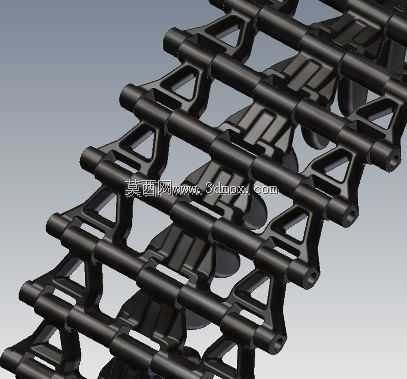

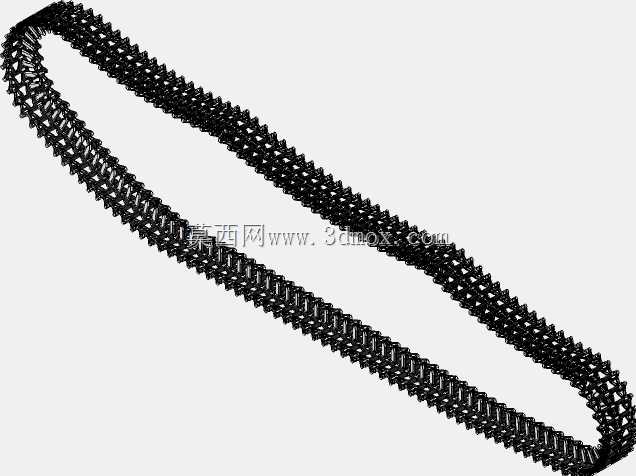

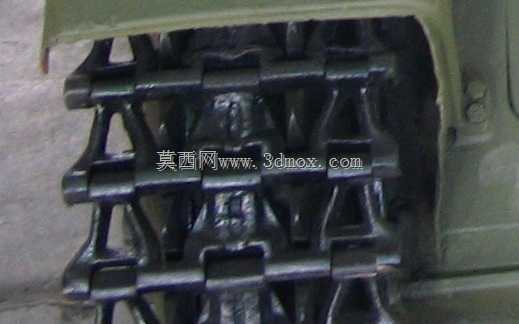

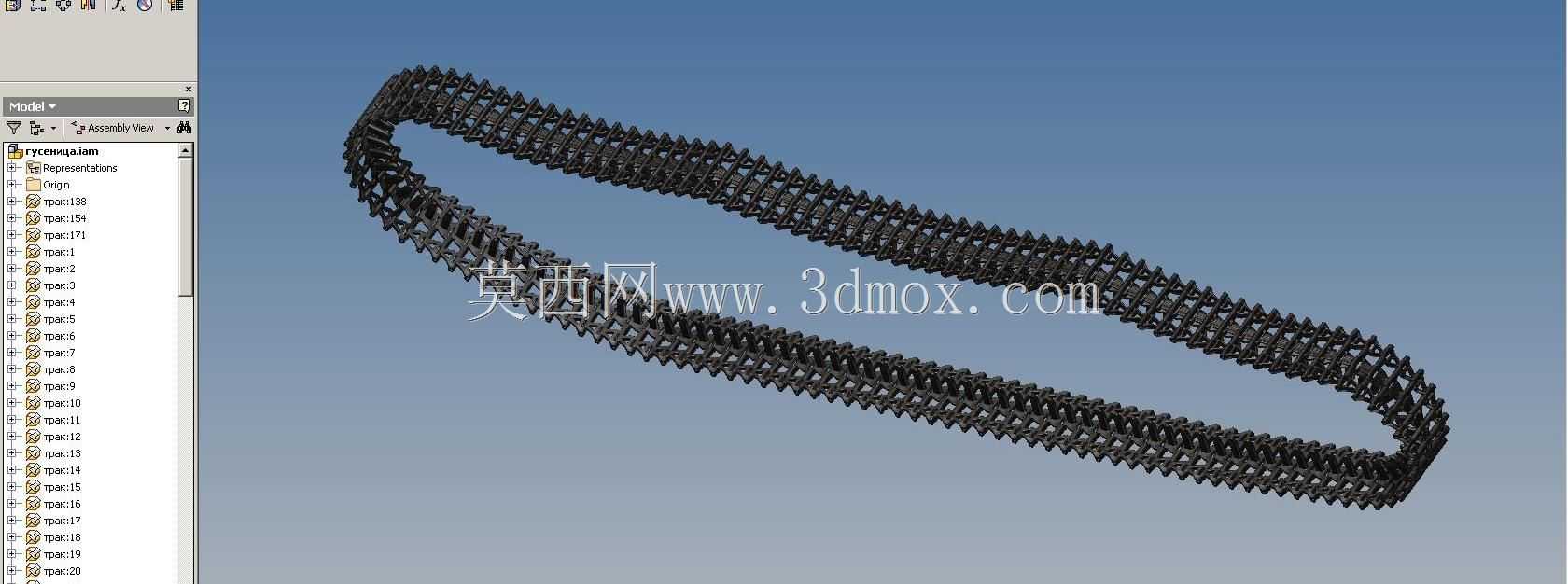

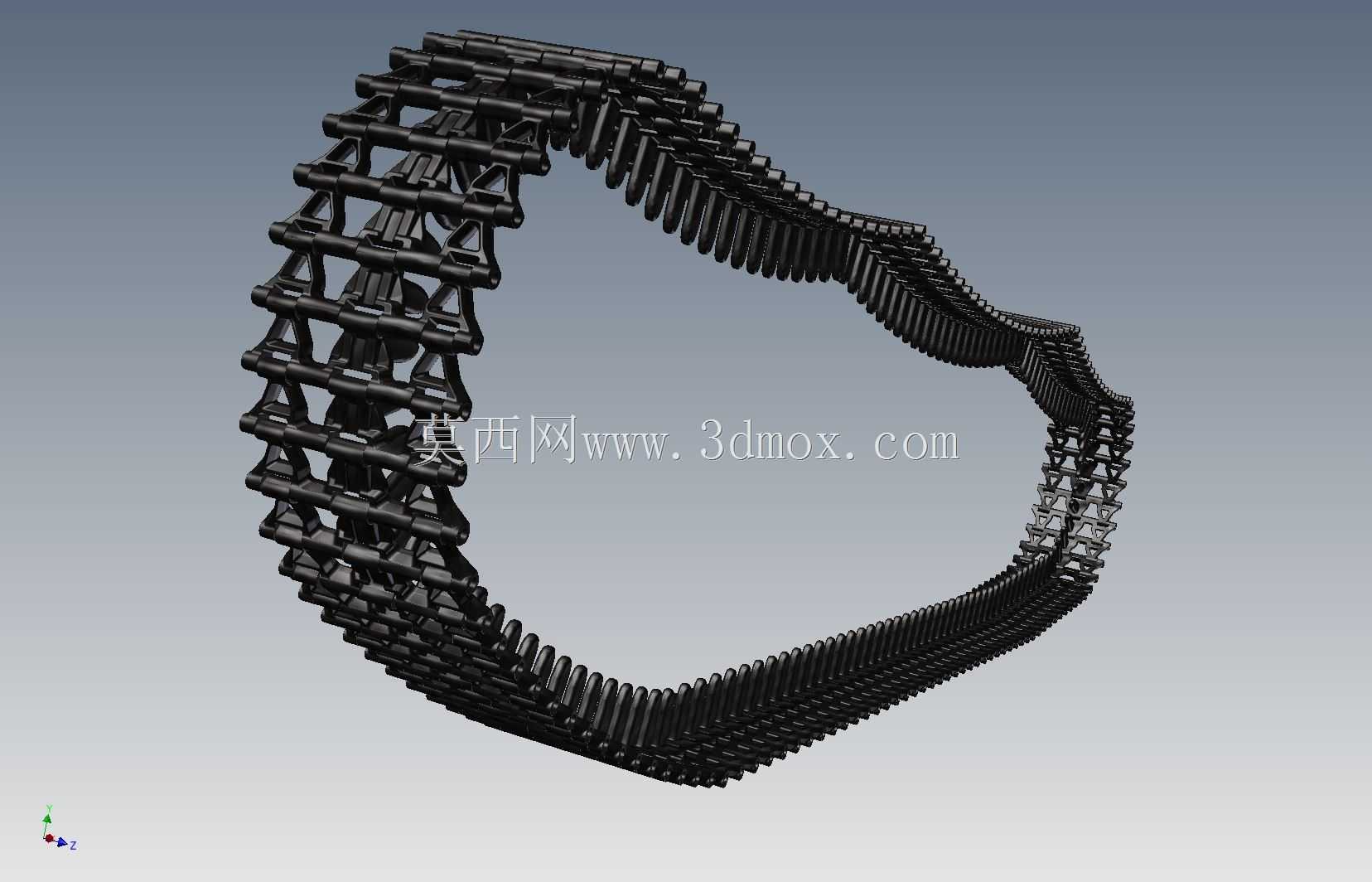

该环形履带结构主要应用于重型工程机械、农用作业机械、特种作业行走设备的行走系统中，作为设备与地面直接接触的传力承载部件，能够将驱动轮输出的旋转扭矩转化为设备行进的直线牵引力，同时分散设备整机重量对地面的压强，避免设备在松软泥泞、碎石凹凸的非铺装作业面出现陷车、打滑问题，适配矿山采掘、农田耕作、雪地救援、滩涂作业等多种复杂工况的行走需求。在实际作业过程中，该履带结构可配合设备的张紧机构、导向轮、支重轮共同组成完整的行走总成，既能够传递足够的行进牵引力，也可以缓冲地面凹凸带来的刚性冲击，保护设备底盘的核心传动部件不受硬性磕碰损坏，同时分段式的装配结构让单节履带板出现磨损、断裂故障时，无需拆解整圈履带即可完成局部更换，大幅降低野外作业场景下的设备维护难度与停机时长。从设计思路来看，该履带采用分段式模块化拼接方案，每一节履带单元都设置有相互匹配的铰接连接位，可通过铰接销轴完成相邻单元的活动连接，整圈拼接完成后形成可灵活弯折的闭环环形结构，既能够保证履带在驱动轮、导向轮位置顺畅完成回转弯折，也可以在接地段保持足够的结构刚度承载整机重量；履带外侧的凸起齿形结构可在接地时嵌入松软地面表层提升抓附摩擦力，内侧的定位卡槽可与驱动轮的轮齿精准啮合，避免传动过程中出现跳齿、脱轨问题，每节履带单元的连接间隙经过精准计算，既预留了足够的活动弯折余量，也控制了间隙大小避免泥沙、碎石卡入铰接位置造成履带卡滞。在外形尺寸与安装边界方面，该环形履带的整体周长可根据配套设备的驱动轮轴距、导向轮安装位置灵活调整拼接节数，单节履带板的宽度可根据设备的接地压强需求选择对应规格，安装时需要保证整圈履带的张紧度处于合理区间，过松会导致履带运转过程中出现跳动脱轨，过紧则会加剧铰接位置的磨损、提升行走系统的功率损耗；履带内侧的定位卡槽尺寸需要与配套驱动轮的轮齿参数完全匹配，保证啮合传动过程中受力均匀，避免局部应力集中造成履带板断裂，同时履带的整体宽度需要小于设备底盘两侧的安装限位间距，预留出运转过程中的小幅横向窜动空间，避免履带与底盘支架发生剐蹭磨损。
