T5型齿形同步正时皮带轮结构设计

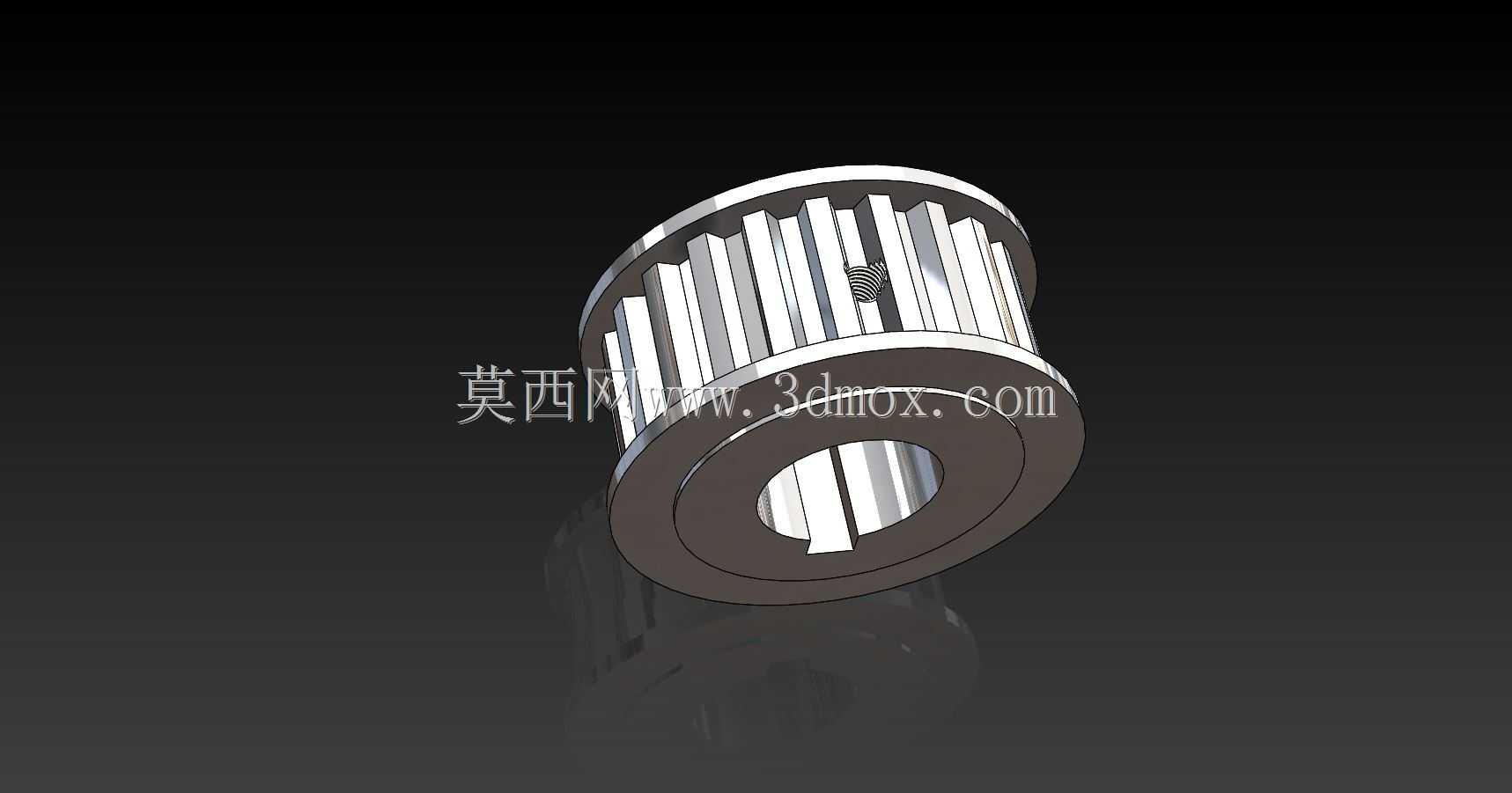

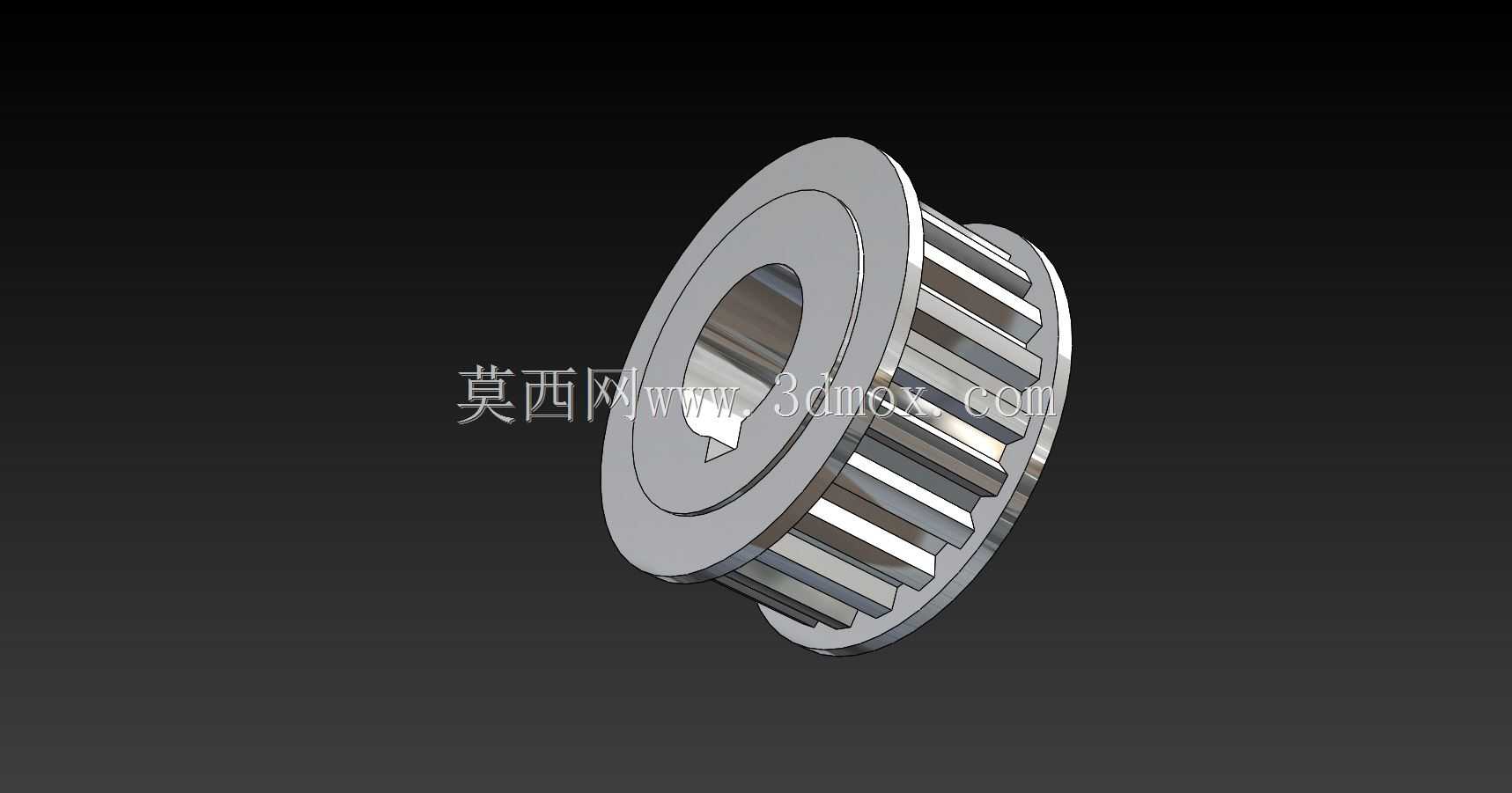

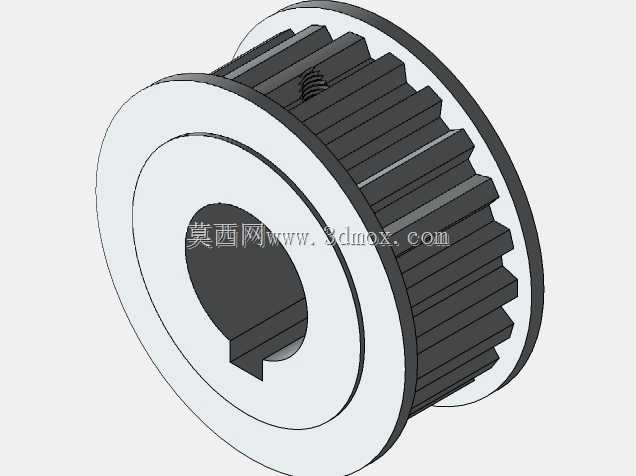

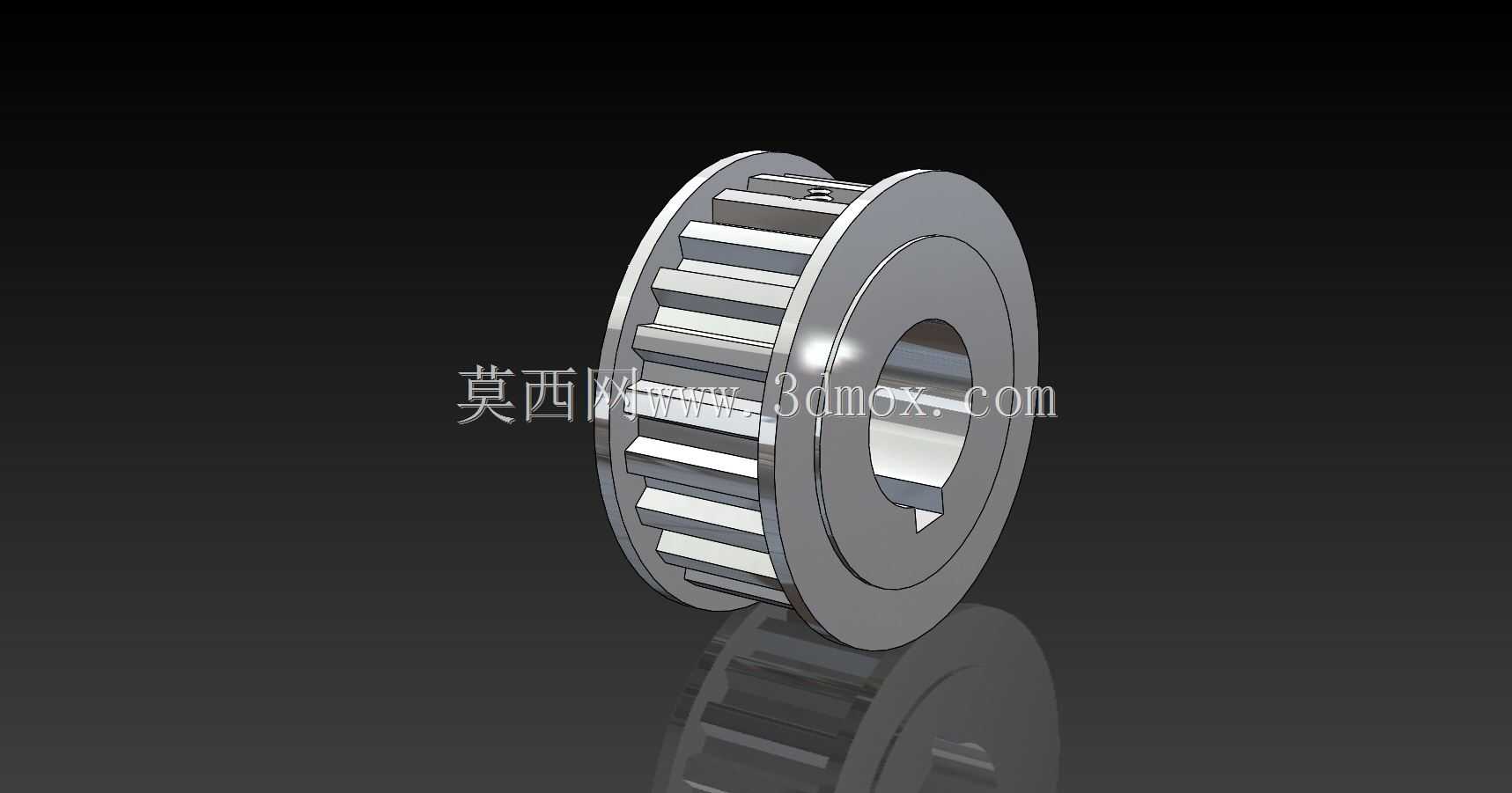

这款T5齿形正时皮带轮，是同步传动系统里的核心基础零件，主要应用在需要精准传动比、无滑差的动力传递场景中，覆盖轻工自动化输送、小型动力设备传动、精密工位进给、办公设备动力传输、纺织机械牵伸机构等多个领域，相比普通平带轮和V带轮，它依靠齿面与同步带齿槽的啮合来传递扭矩，不会出现传动打滑的问题，能严格保证输入端和输出端的转速同步，满足正时传动的精度要求。在实际设备运行中，这款皮带轮承担着匹配传动比、张紧同步带、传递旋转动力的作用，它的中心孔采用带键槽的设计，安装时可以和传动轴通过平键实现周向固定，避免带轮和轴之间出现相对转动，保证扭矩传递的可靠性，两侧的挡边结构可以限制同步带在运转过程中的轴向窜动，防止同步带从带轮上脱出，提升传动系统运行的稳定性，不需要额外加装带轮限位结构，简化了传动组件的装配流程。设计这款带轮的时候，首先围绕T5齿形的标准参数展开，齿距严格匹配T型同步带的齿槽规格，保证齿面和带齿啮合时的接触面积均匀，减少局部应力集中，降低齿面磨损速度，延长带轮和同步带的使用寿命；齿形的齿顶和齿根都做了圆弧过渡处理，避免啮合过程中出现齿面干涉，降低传动过程中的噪音和振动。轮体的辐板部分采用等厚结构，在保证整体结构强度的前提下尽可能控制零件重量，减少带轮自身转动惯量，降低传动启动时的动力损耗，适合中高速的轻载传动场景。从安装边界来看，这款带轮的外径、齿宽都适配常规宽度的T5同步带，中心孔的尺寸和键槽规格匹配常用的标准传动轴径，安装时只需要将带轮套入对应轴径，装入平键后轴向锁紧即可完成装配，不需要对安装位做额外的定制加工，能直接替换同规格的常规T5同步带轮，适配性较强。轮体的齿面加工精度控制在合理范围内，保证运转时每个齿都能和同步带平稳啮合，不会出现跳齿、咬带的问题，在额定扭矩范围内可以长期稳定运行，日常维护只需要定期检查同步带张紧度和齿面磨损情况即可，维护成本较低。
