400mm规格波纹管成型环模结构设计

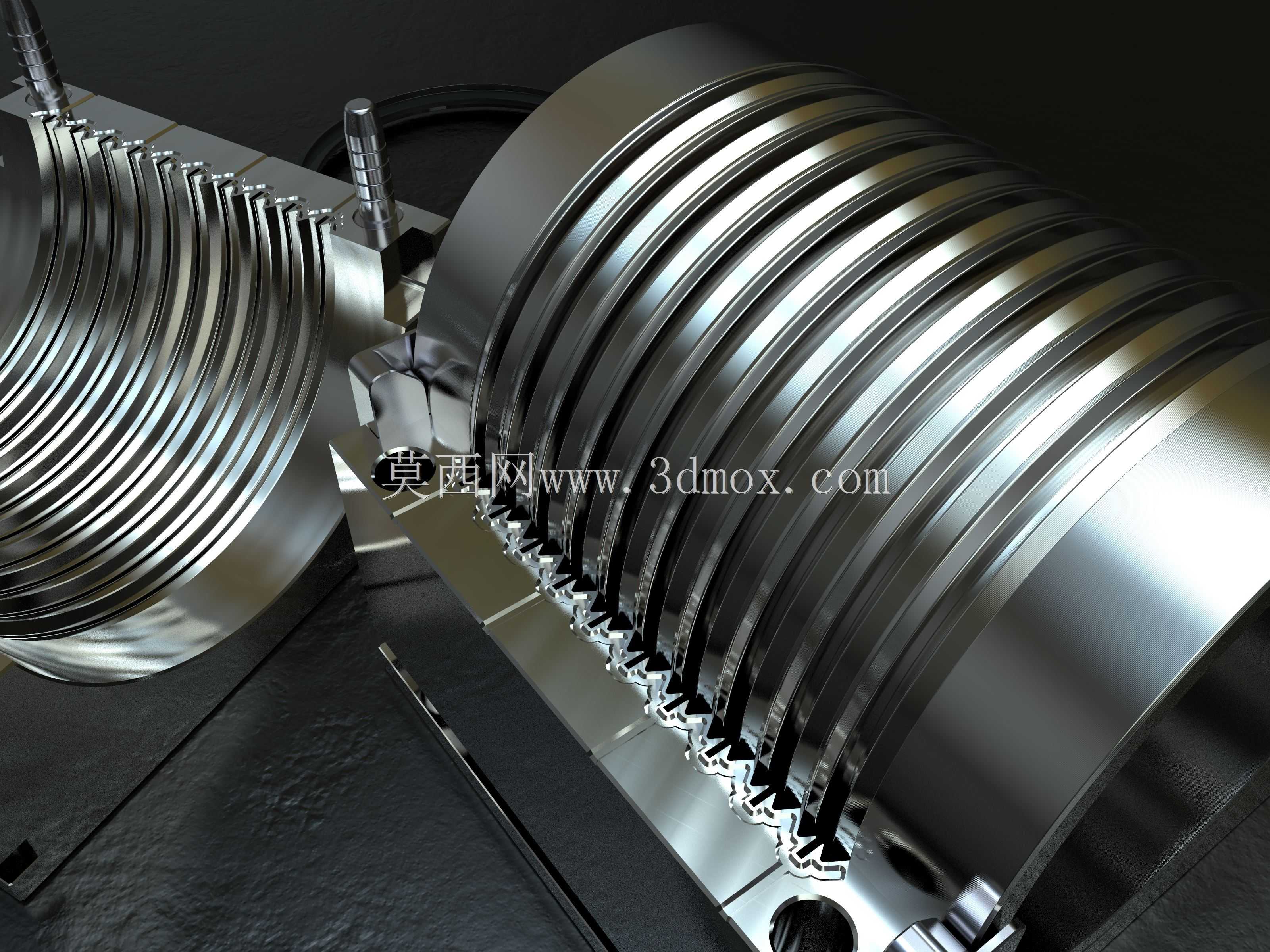

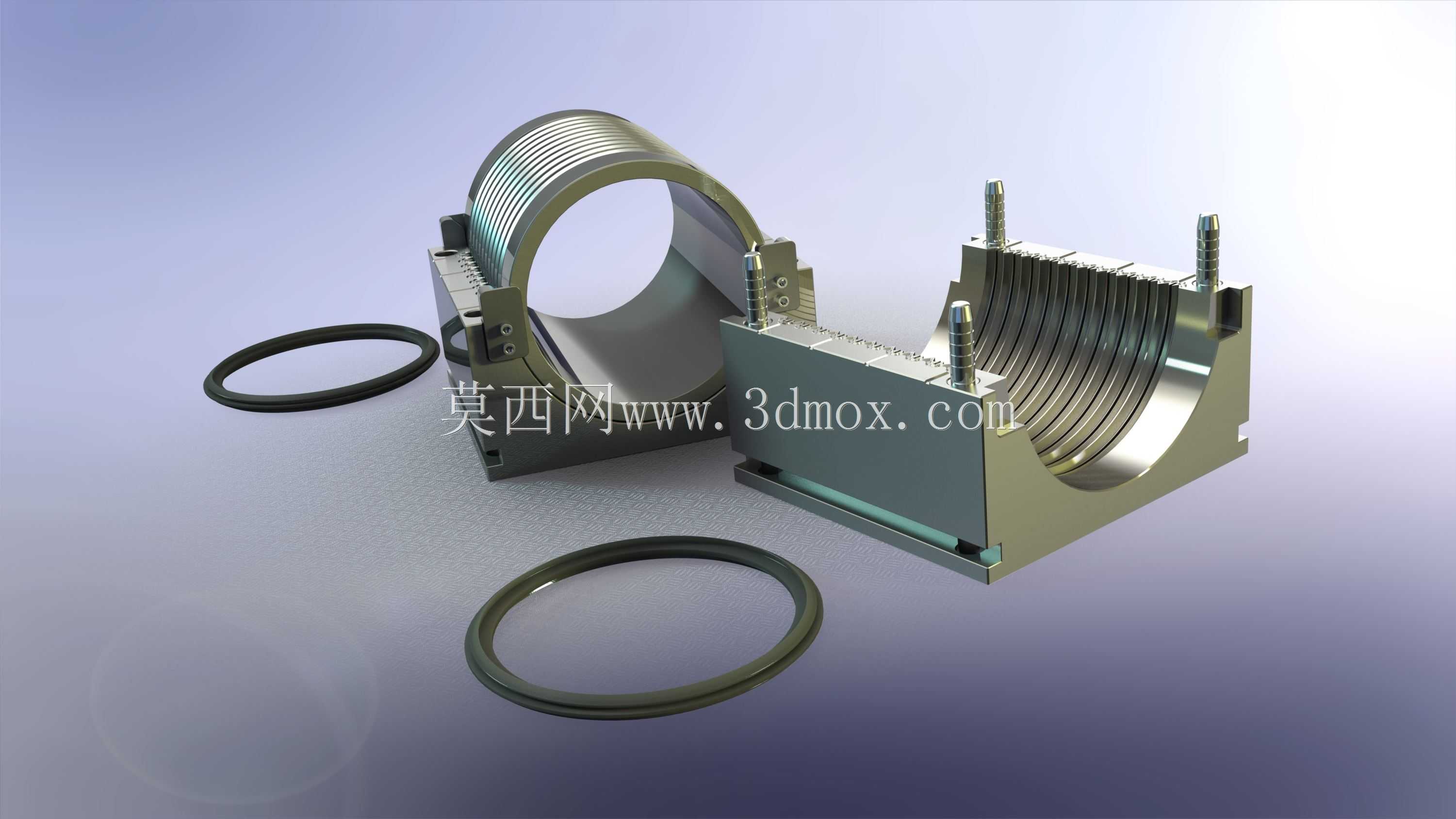

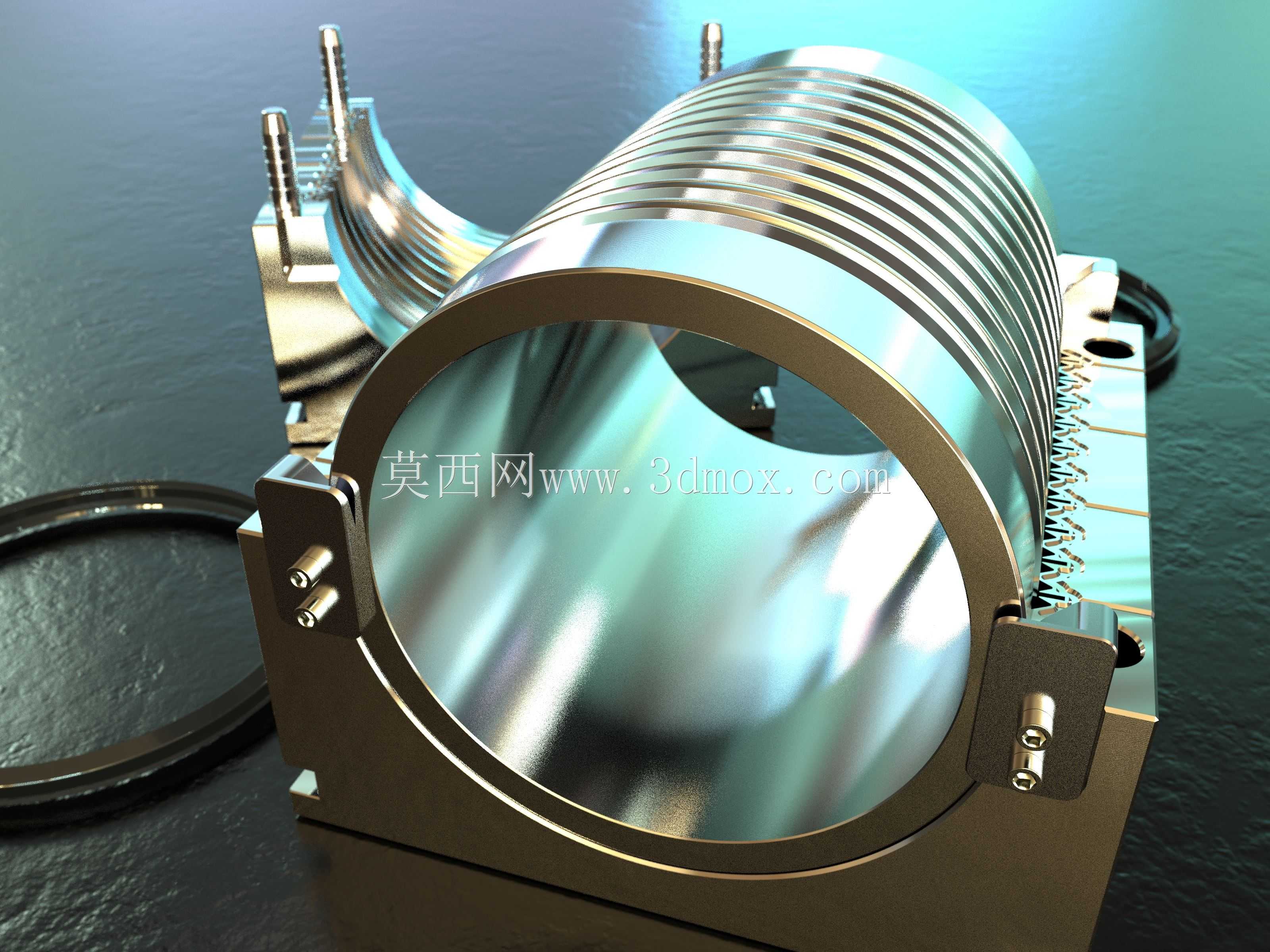

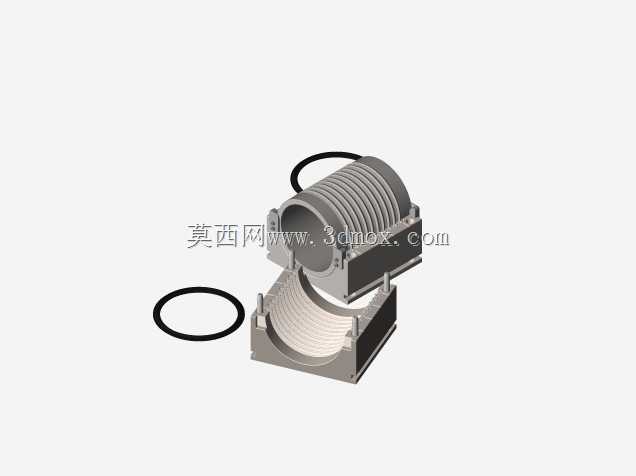

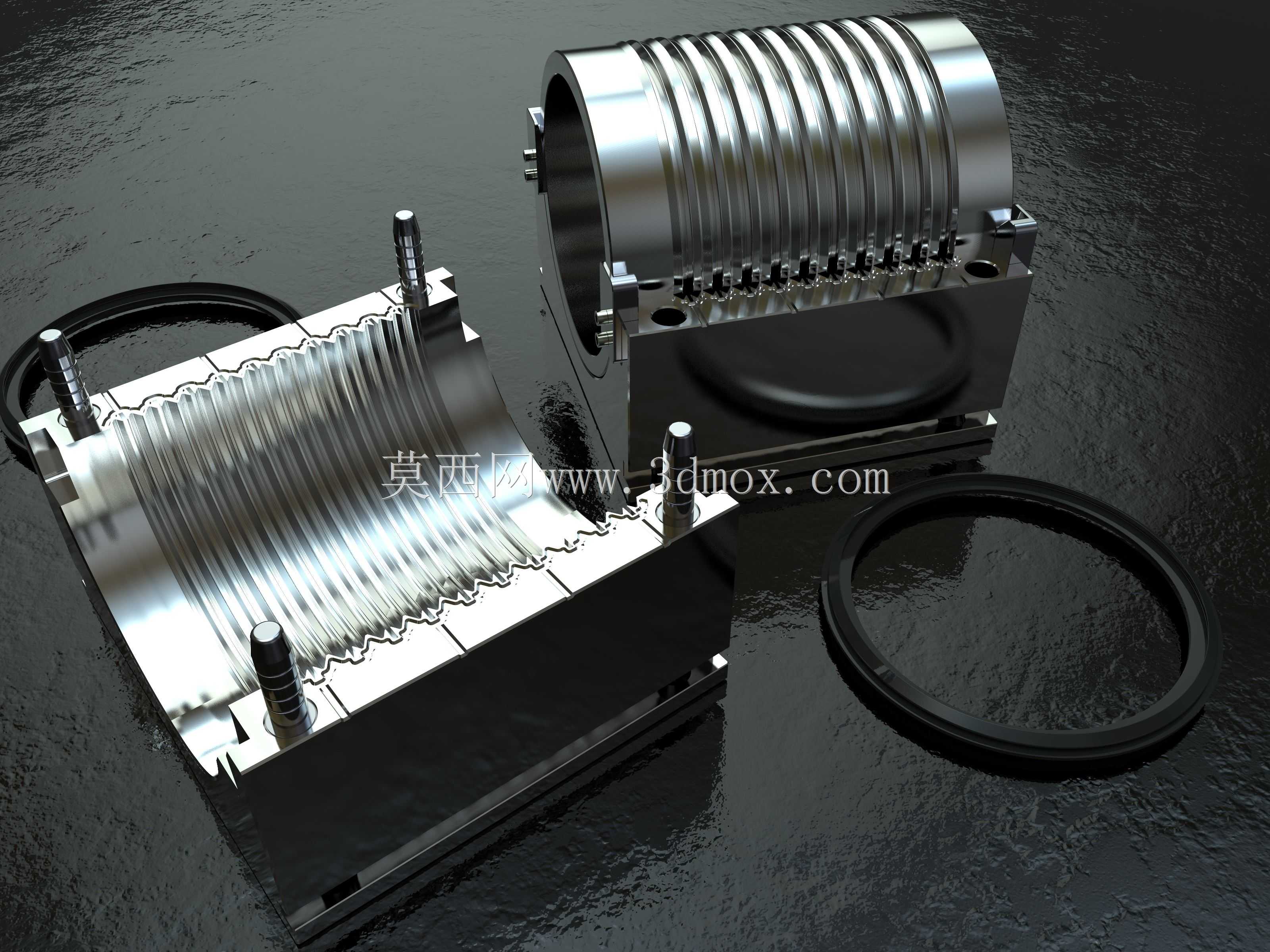

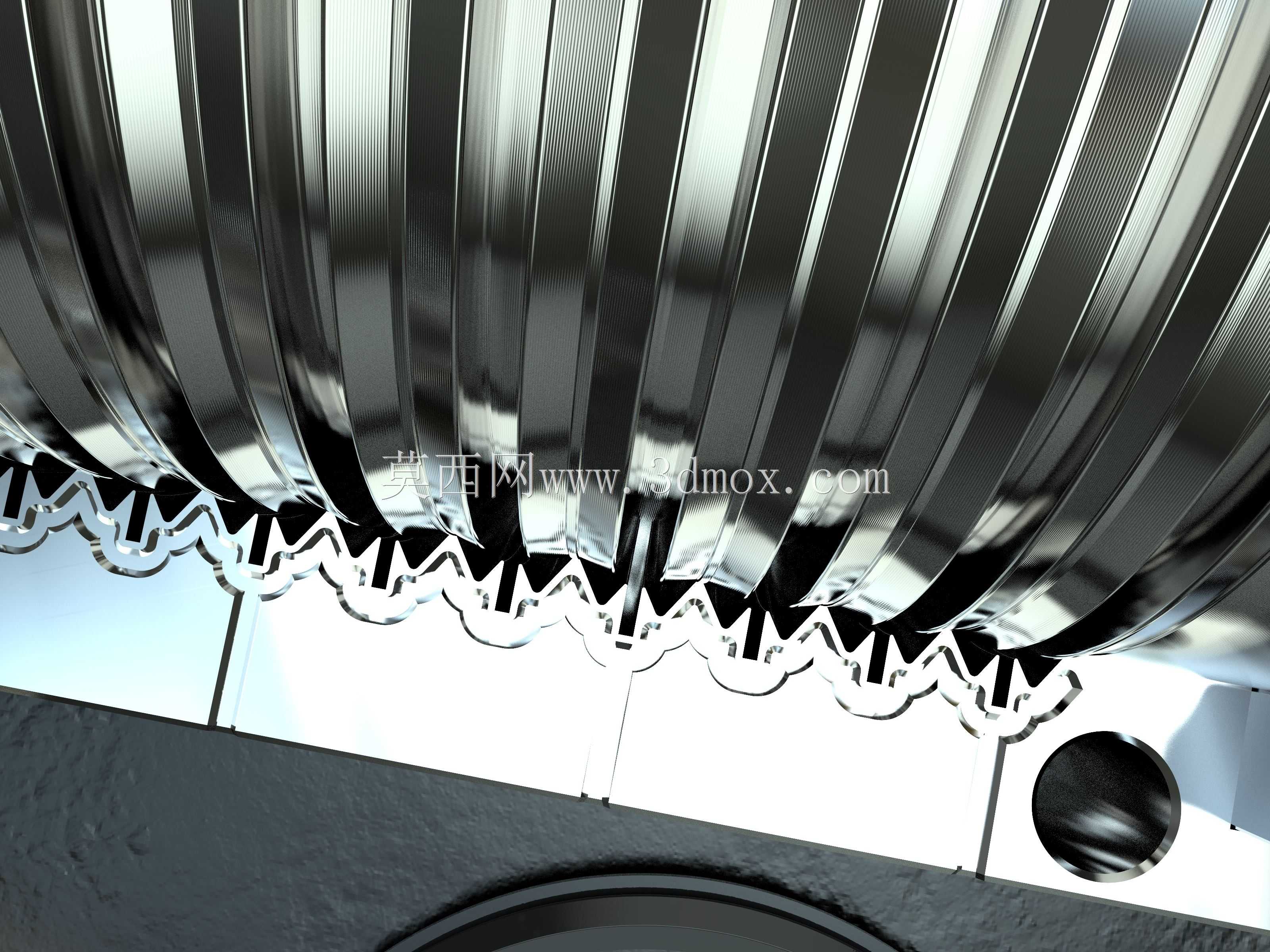

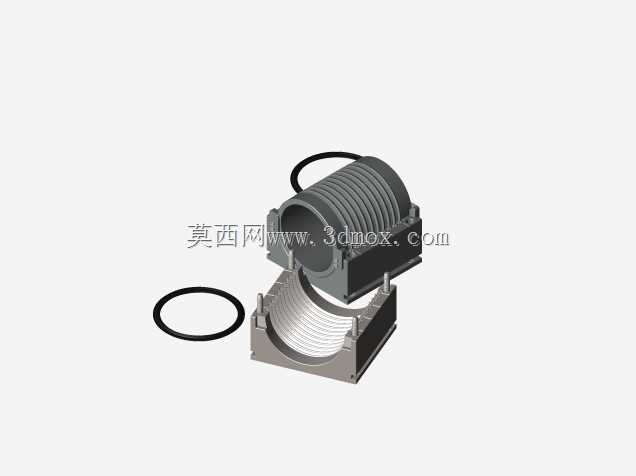

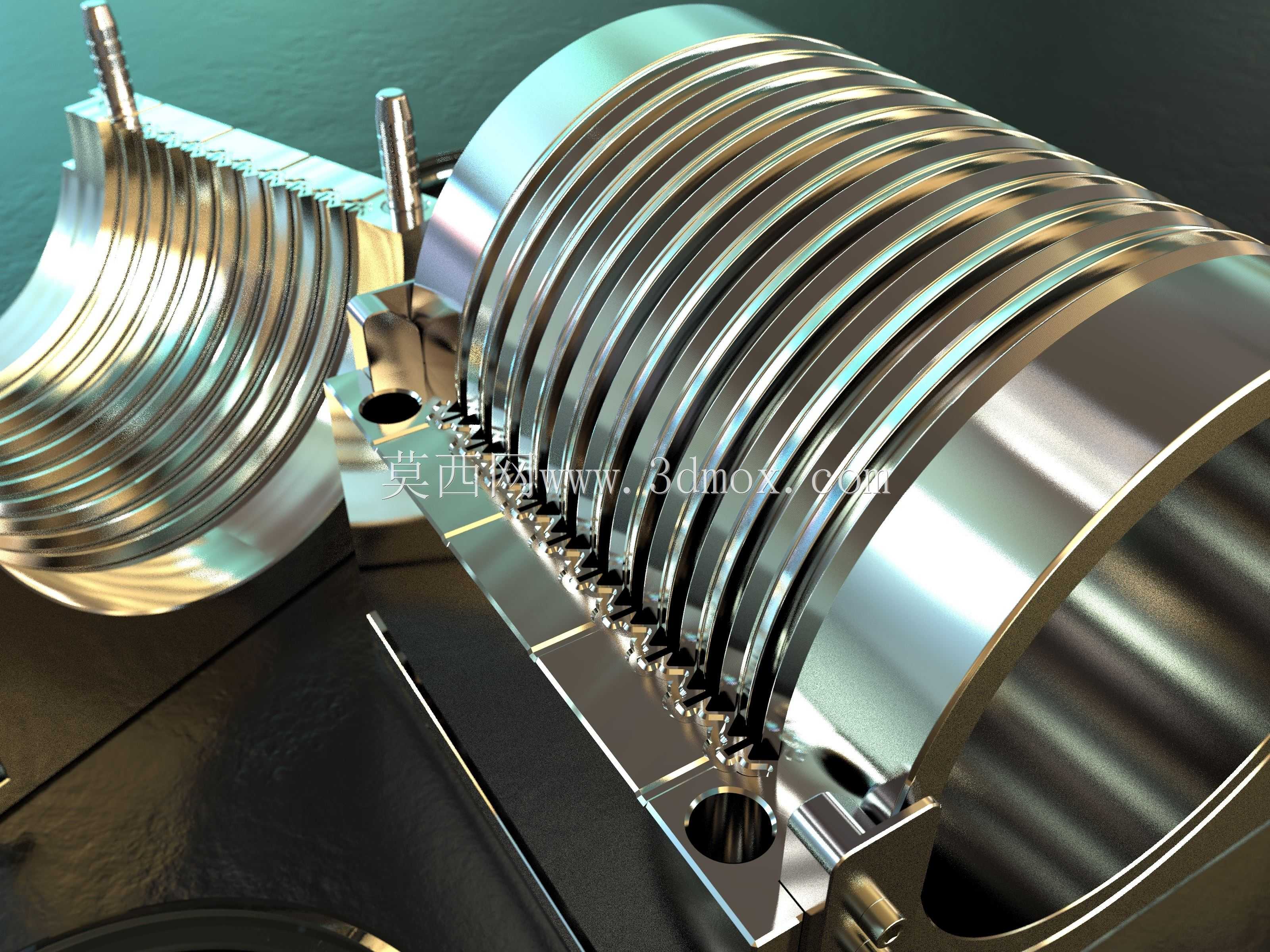

这款环模主要应用于塑料波纹管、橡胶密封波纹环的挤出与压制成型工序，是市政排水管材生产、汽车线束密封套加工、暖通管道波纹补偿器制造环节里的核心成型工装，直接决定波纹管件的波距精度、环向密封性能与管壁成型均匀度，适配公称直径400mm的环形波纹类制品批量生产需求。整套环模采用上下对开式分体结构设计，上模与下模的模腔内壁加工有连续等距的环形波纹成型槽，合模后可形成完整的环形成型空腔，模腔边缘预留的密封槽可配套图中所示的橡胶密封圈，避免注料或压制成型过程中出现料液溢边、压力泄漏的问题，保障成型制品的边缘规整度。设计过程中充分考虑了大口径环模的拆装便利性，模体两侧预留的导向定位柱可在合模时快速完成上下模的对位校准，避免合模错位导致的波峰偏移、壁厚不均等成型缺陷，模体外侧的紧固螺栓位可配合压机完成锁模施压，适配常规液压机的安装接口尺寸，无需额外定制连接工装即可投入产线使用。从安装边界来看，整套环模的外径尺寸适配常规400mm管径成型工位的安装空间，模体厚度经过受力校核，可承受12MPa以内的成型注射压力，长期反复开合模使用不会出现模腔变形、波纹槽磨损超差的问题。模腔表面做了镜面抛光处理，可有效降低脱模阻力，避免波纹制品脱模时出现拉裂、波峰缺损的问题，同时也能减少成型原料在模腔表面的残留，降低日常生产的模腔清理维护工作量。上下模对开的结构也方便生产过程中快速清理模腔内的余料，更换不同波距的模芯即可适配不同参数的波纹制品生产，具备一定的柔性生产适配能力，可满足中小批量多规格波纹类环形制品的生产需求，在管材加工车间、橡胶密封件生产车间都能适配现有成型设备完成安装投产。
