支架类零件冲弯复合加工工装夹具

该冲弯复合夹具主要应用于五金冲压加工车间的支架类零件批量生产场景，适配常规开式压力机的安装接口，可直接固定在压力机工作台面与滑块之间完成装夹，无需额外改造设备安装基面。在实际生产环节中，这类夹具承担着支架类薄钢板零件的冲孔与折弯工序整合加工任务，能够将原本需要分两次装夹、两台设备完成的冲孔、折弯工序合并为单次冲压行程完成，有效减少零件多次装夹带来的定位误差，同时压缩工序流转的等待时间，大幅提升中小尺寸支架零件的加工效率与成型精度。

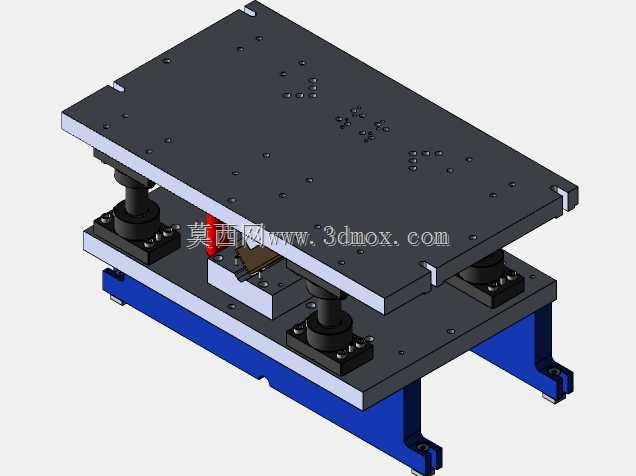

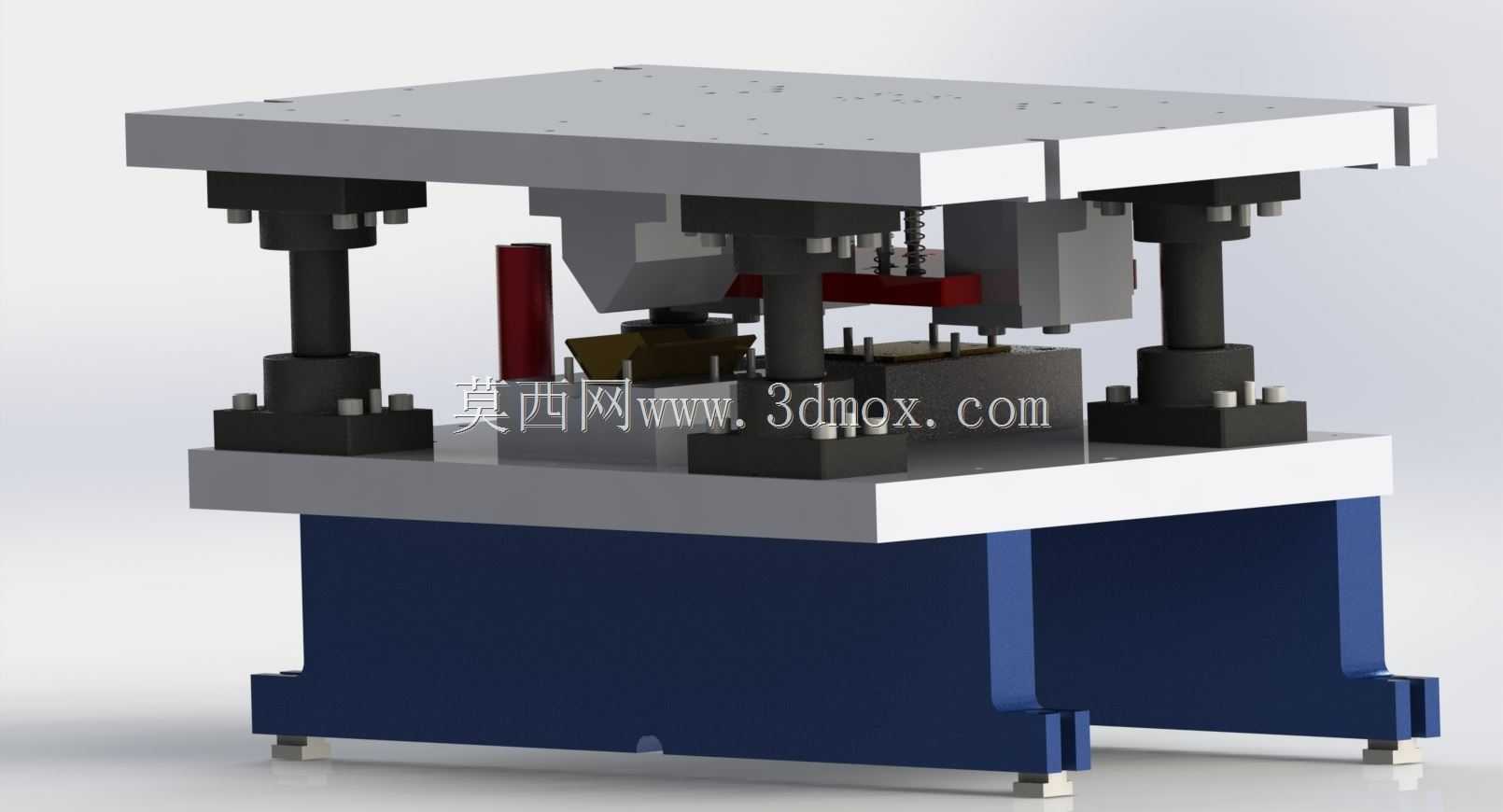

从功能特性来看，该夹具采用模座式整体框架结构，上下模座通过独立导柱导套组件实现精准导向，导柱配合间隙控制在微米级，可承受连续冲压过程中的偏载冲击力，避免上下模对位偏移导致的零件报废或模具损坏。上模部分集成了冲孔冲头与折弯凸模，下模部分对应设置冲孔凹模与折弯成型型腔，同时搭配弹性卸料装置，冲压完成后可自动将卡滞在模腔或冲头上的零件推出，无需人工手动取件，降低操作过程中的安全风险。夹具内部设置的复位弹簧组件可保障上模回程后各工作部件快速回到初始位置，为下一次冲压循环做好准备。

在设计思路上，该夹具围绕支架零件的成型工艺需求展开，首先根据零件的展开尺寸确定模座的整体长宽边界，确保模座安装孔位与常用压力机的T型槽间距匹配，安装时无需额外加工转接板。工作部件的排布充分考虑冲压受力平衡，将冲孔工位与折弯工位的冲裁力、折弯力合力中心调整至与压力机滑块中心重合，减少冲压过程中的侧向力，延长导柱与模座的使用寿命。成型部位的尺寸根据零件的材料厚度、回弹特性预留了合理的补偿量，确保折弯后的零件角度与尺寸符合图纸公差要求，冲孔凸凹模的间隙根据板材厚度匹配对应参数，保证冲孔断面光滑无毛刺。

从安装边界来看，该夹具下模座设置有标准的安装定位槽与固定螺栓孔，可直接适配常规吨位压力机的工作台尺寸，上下模闭合高度符合通用压力机的装模高度调节范围，安装时仅需调整滑块行程即可完成合模调试。整体结构紧凑，模座下方的支撑脚采用等高设计，保障夹具安装后的水平度，避免因安装倾斜导致的成型精度偏差。
