剖视结构行星齿轮传动箱

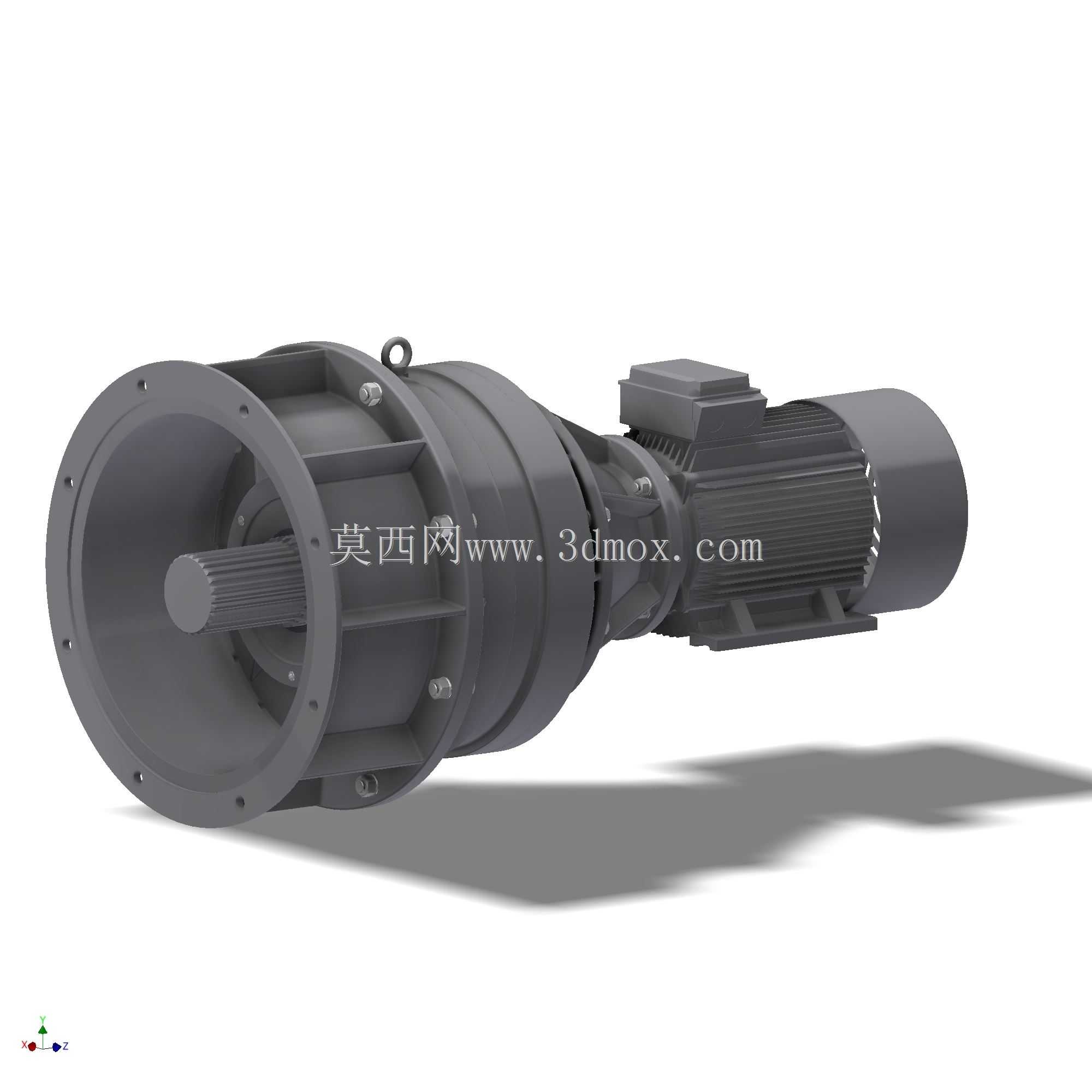

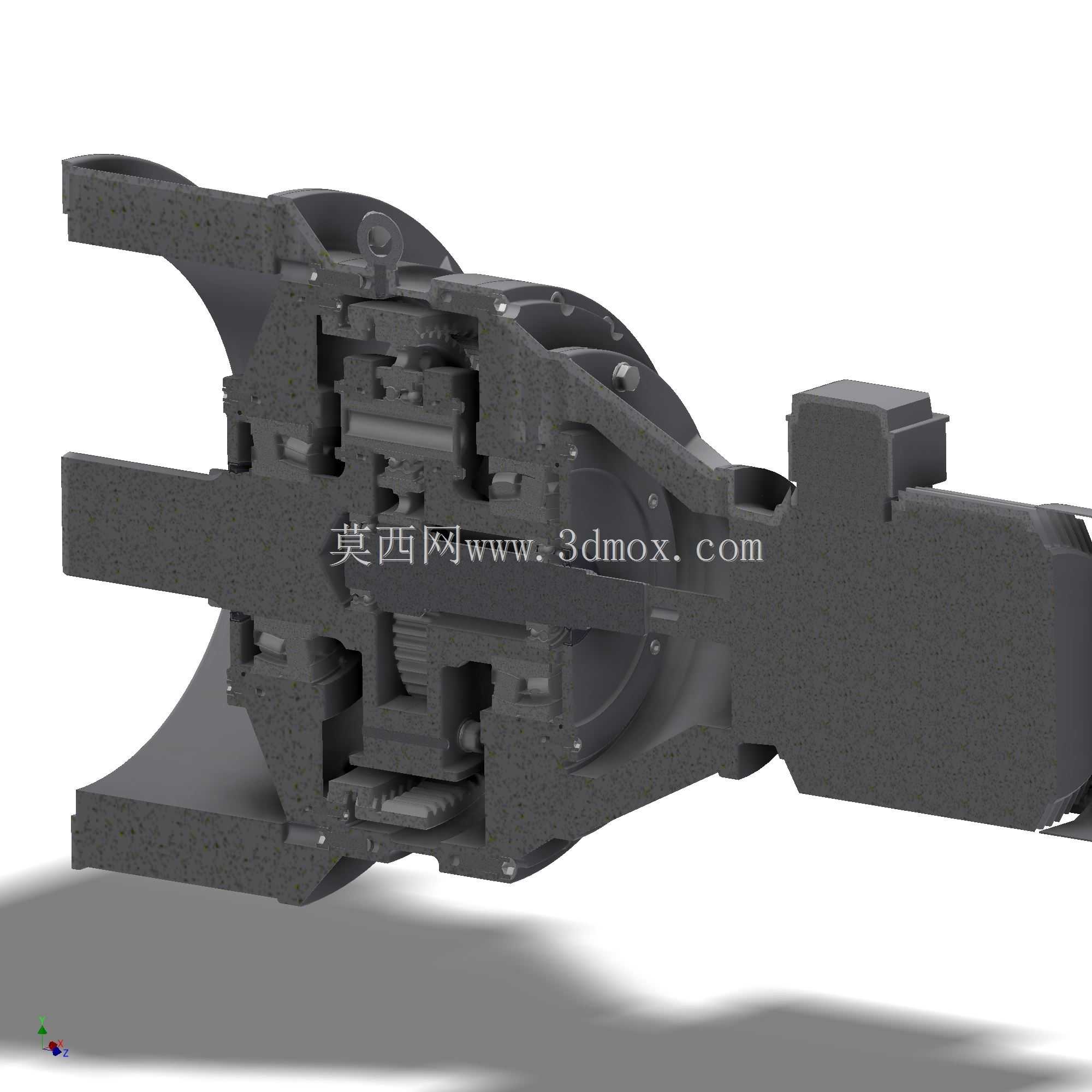

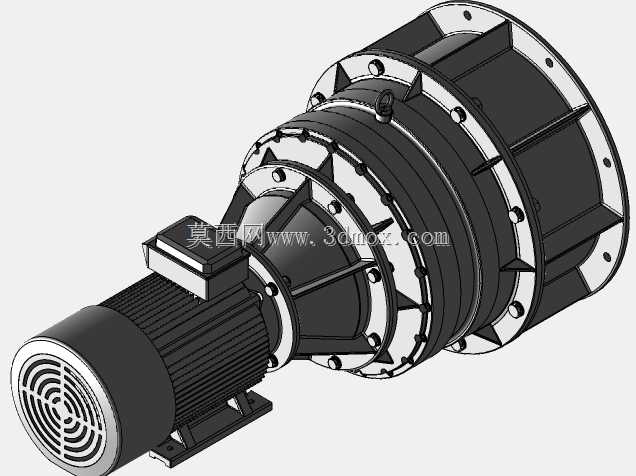

这款行星齿轮传动箱是动力传动系统中的核心减速增扭部件，广泛适配工程机械行走驱动、重型工业设备动力输出、新能源车辆传动链路等场景，能够在高负载工况下稳定完成转速匹配与扭矩放大的核心功能，为整套设备提供可靠的动力传递支撑。从实际应用场景来看，这类齿轮箱常被用于需要大传动比、小安装空间的传动环节，比如重型叉车的轮边驱动、掘进设备的动力进给单元、风电变桨系统的传动结构中，相比传统定轴齿轮传动结构，它能在更小的体积下实现更高的传动效率，同时承载更大的冲击载荷，适配复杂工况下的连续作业需求。在功能特性上，该结构采用内齿圈、行星轮、太阳轮同轴布置的经典行星传动架构，通过多组行星轮均匀分担载荷，有效降低单对齿轮的啮合应力，传动过程运行平稳、噪音更低，同时具备较高的传动精度，能够精准匹配输入端与输出端的转速扭矩要求。箱体采用剖分式结构设计，从展示的剖视视角可以清晰看到内部各级齿轮的啮合排布、轴承的安装定位以及密封结构的布置位置，这种设计思路充分考虑了后期装配与维护的便利性，装配时可依次完成太阳轮定位、行星轮架组件安装、内齿圈固定、端盖密封锁紧等工序，各部件的定位基准统一，能有效控制装配累积误差，保证齿轮啮合间隙处于合理区间。在安装边界设计上，输入端采用法兰对接结构，可直接匹配驱动电机或动力输出轴的安装尺寸，输出端采用叉形连接结构，能够与作业执行部件实现刚性连接，整体外形沿轴向呈阶梯状排布，最大径向尺寸可满足紧凑安装空间的布置要求，各连接部位的密封槽、螺栓孔位置都经过适配性设计，既保证连接强度，又能避免运行过程中出现润滑油渗漏、连接松动等问题。内部润滑通道的设计贴合齿轮啮合路径，能够保证高速运转时各啮合面都能得到充分润滑，降低齿轮磨损，延长整体使用寿命，同时箱体外部的加强筋结构在不增加过多重量的前提下，大幅提升了箱体的结构刚性，可承受重载作业时的交变载荷冲击，避免箱体出现形变影响传动精度。
