精密蜗轮蜗杆传动副结构设计

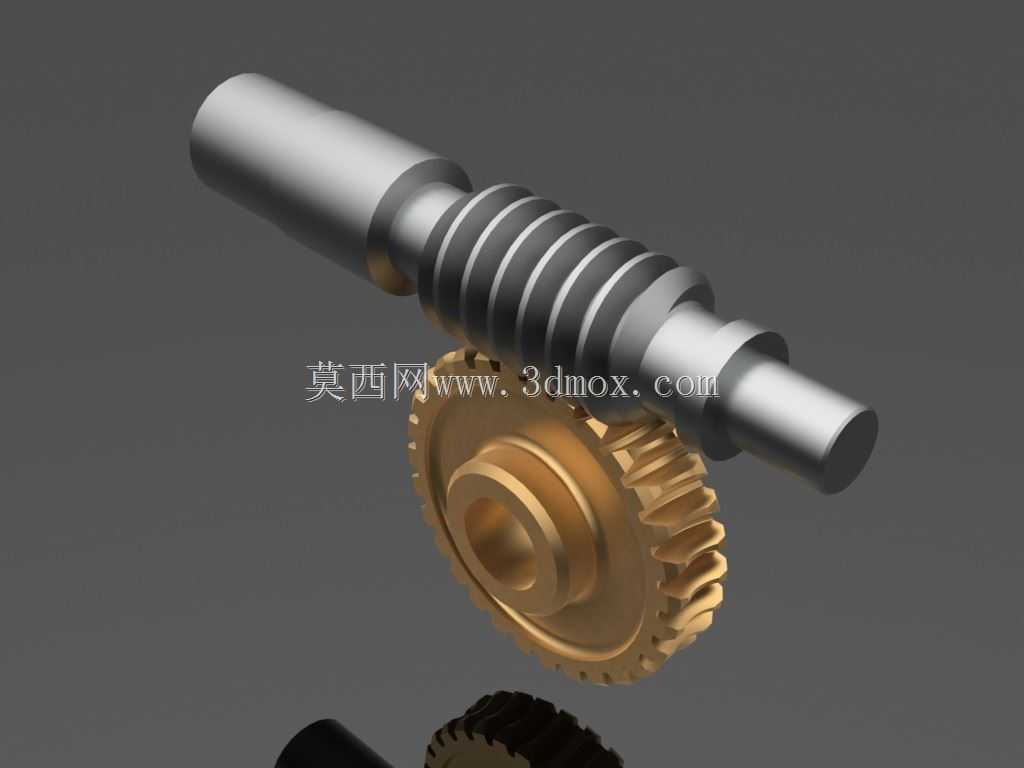

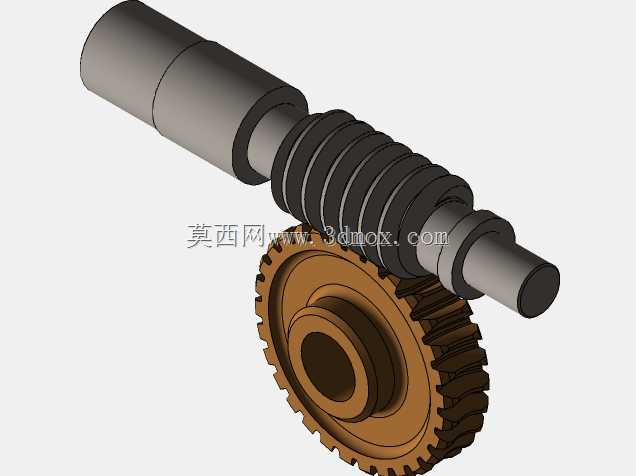

这套蜗轮蜗杆传动结构，是交错轴传动场景下的核心减速传力部件，主要应用在需要大传动比、低运行噪音、反向自锁需求的工业传动场景中，常见于小型输送设备的动力输入端、精密机床的进给传动单元、自动化生产线的分度调节机构、起重设备的慢速驱动模块，以及部分民用机电产品的减速结构里，能够在空间交错的两轴之间传递运动与扭矩，适配垂直交错的轴系布局，解决平行轴齿轮无法覆盖的空间传动需求。从实际使用功能来看，这套传动副可以在单级传动下实现较大的减速比，相比同减速比的平行轴齿轮组，整体结构更加紧凑，占用的安装空间更小，同时啮合过程中是多齿连续接触，传动平稳性更强，运行时的冲击、振动和噪音都远低于普通直齿轮传动，当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构还具备反向自锁特性，能够避免负载端反向带动动力端转动，在起重类、升降类设备中可以起到额外的安全防护作用，防止负载下坠引发安全事故。在设计思路上，这套结构优先考虑了啮合精度与耐磨性能，蜗杆采用轴向渐开线齿形设计，齿部经过连续的曲面优化，保证和蜗轮齿面的接触面积足够大，降低单位面积的接触应力，减少长期运行的磨损量；蜗轮采用铜合金材质的适配设计，和钢制蜗杆形成软硬配对的摩擦副，既保证蜗杆的结构强度与刚性，又通过蜗轮材质的减摩特性降低传动过程中的摩擦损耗，提升整体传动效率与使用寿命。外形尺寸与安装边界方面，蜗杆轴采用两端阶梯轴结构，两端的轴颈直径统一适配标准深沟球轴承的安装尺寸，轴肩位置预留了轴承定位的台阶面，轴向总长度控制在紧凑范围内，不需要额外占用过长的安装空间；蜗轮为盘式结构，中心设置标准通孔与键槽，可直接与输出轴配合安装，轮毂外径、轮缘厚度都经过强度校核，既满足额定扭矩下的结构强度要求，又控制了整体的径向尺寸，安装时只需要保证两轴的中心距精度、轴系交错角度精度，以及啮合侧隙在合理范围内，就可以实现平稳的动力传递，不需要复杂的调整结构，适配多数常规减速箱体的安装空间要求，能够直接集成到各类小型减速装置的设计中。
