小型双缸卧式空气压缩机组结构设计

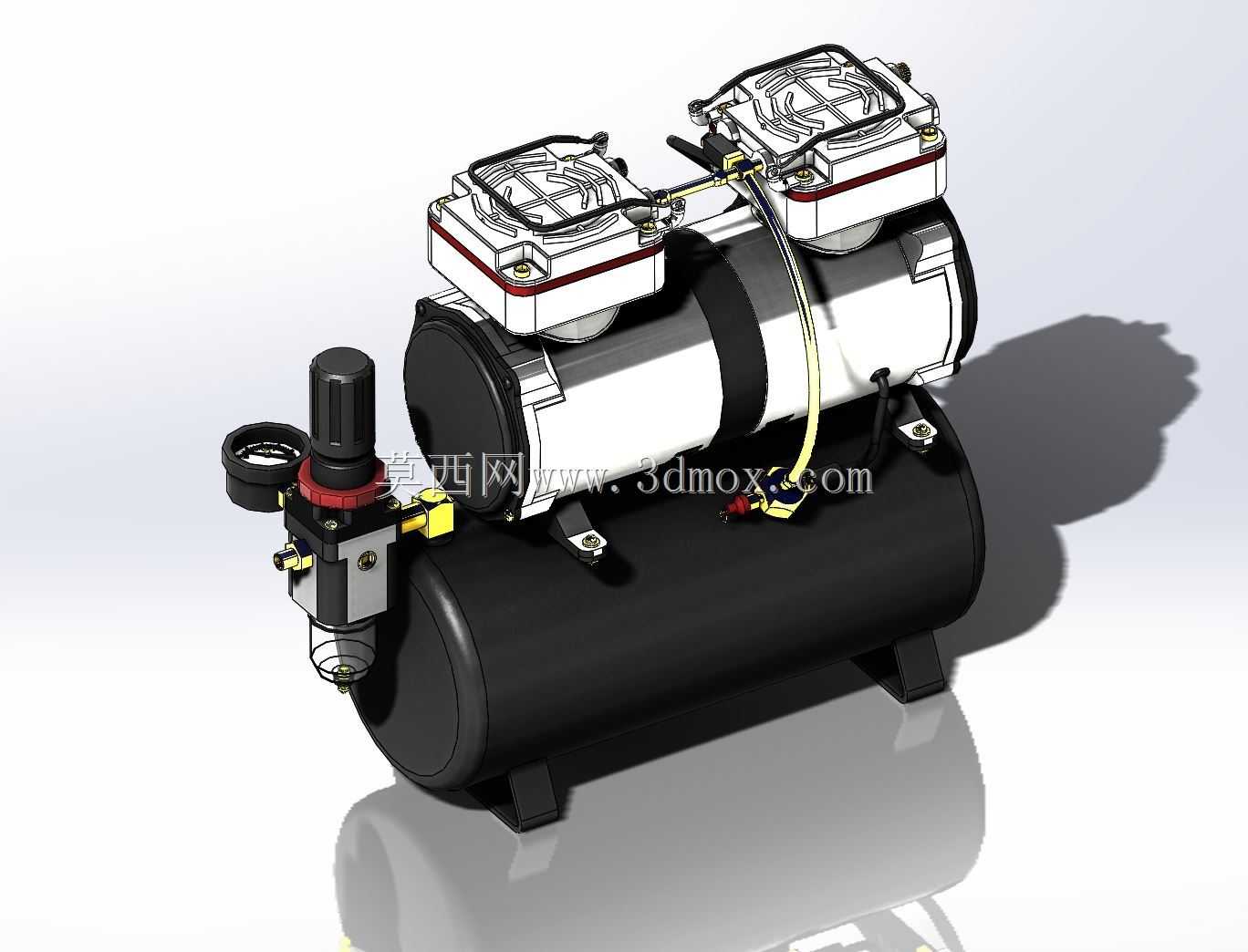

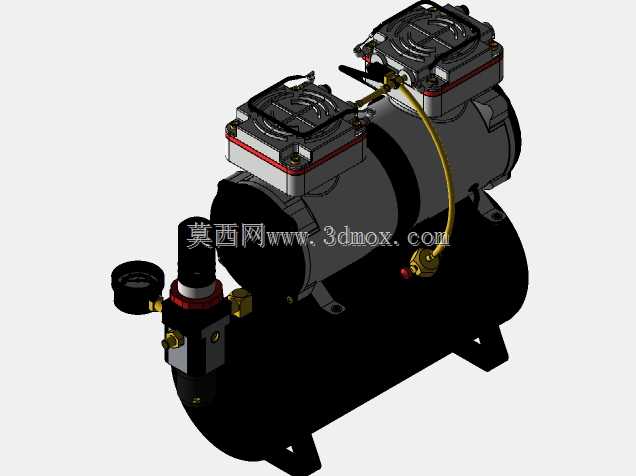

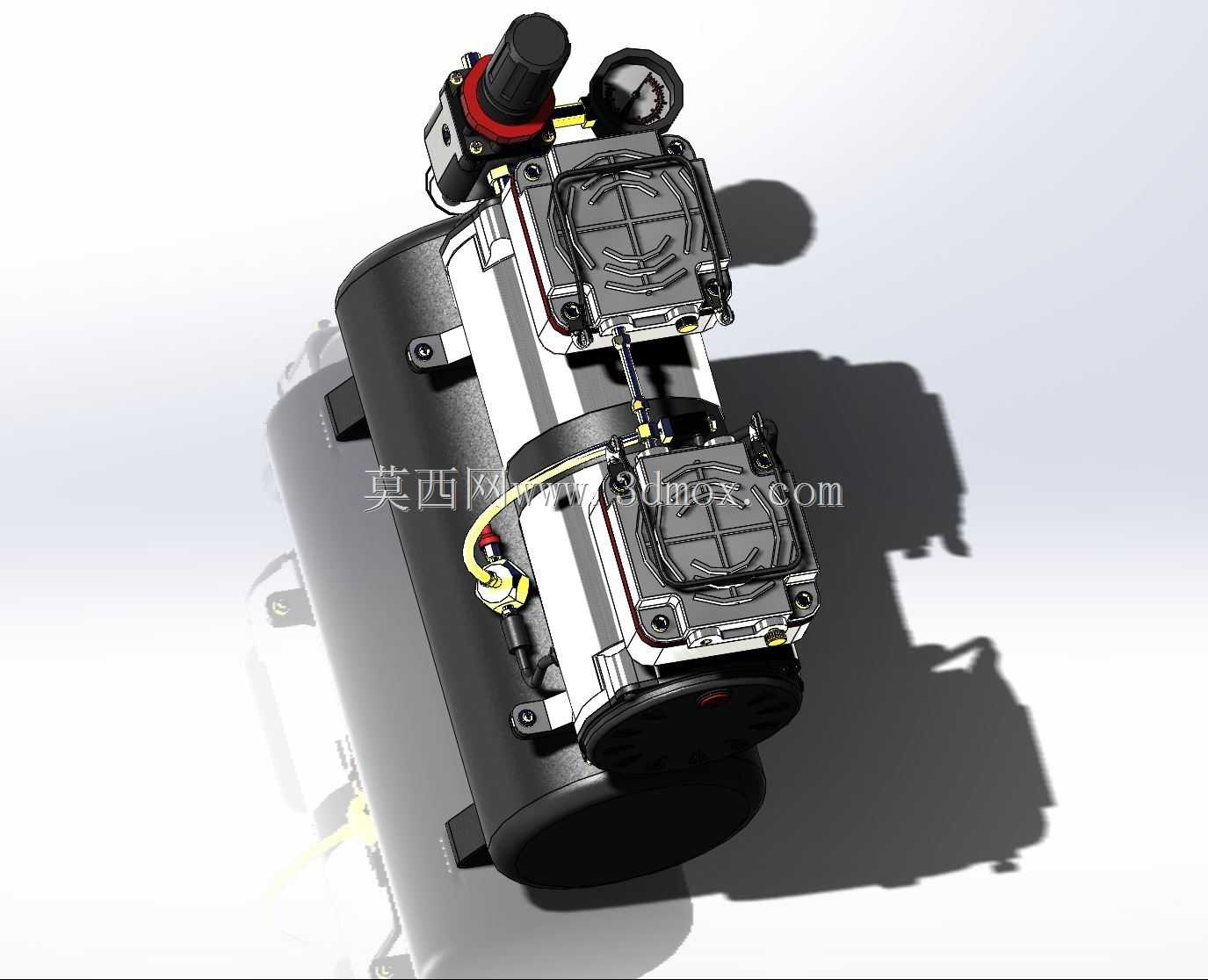

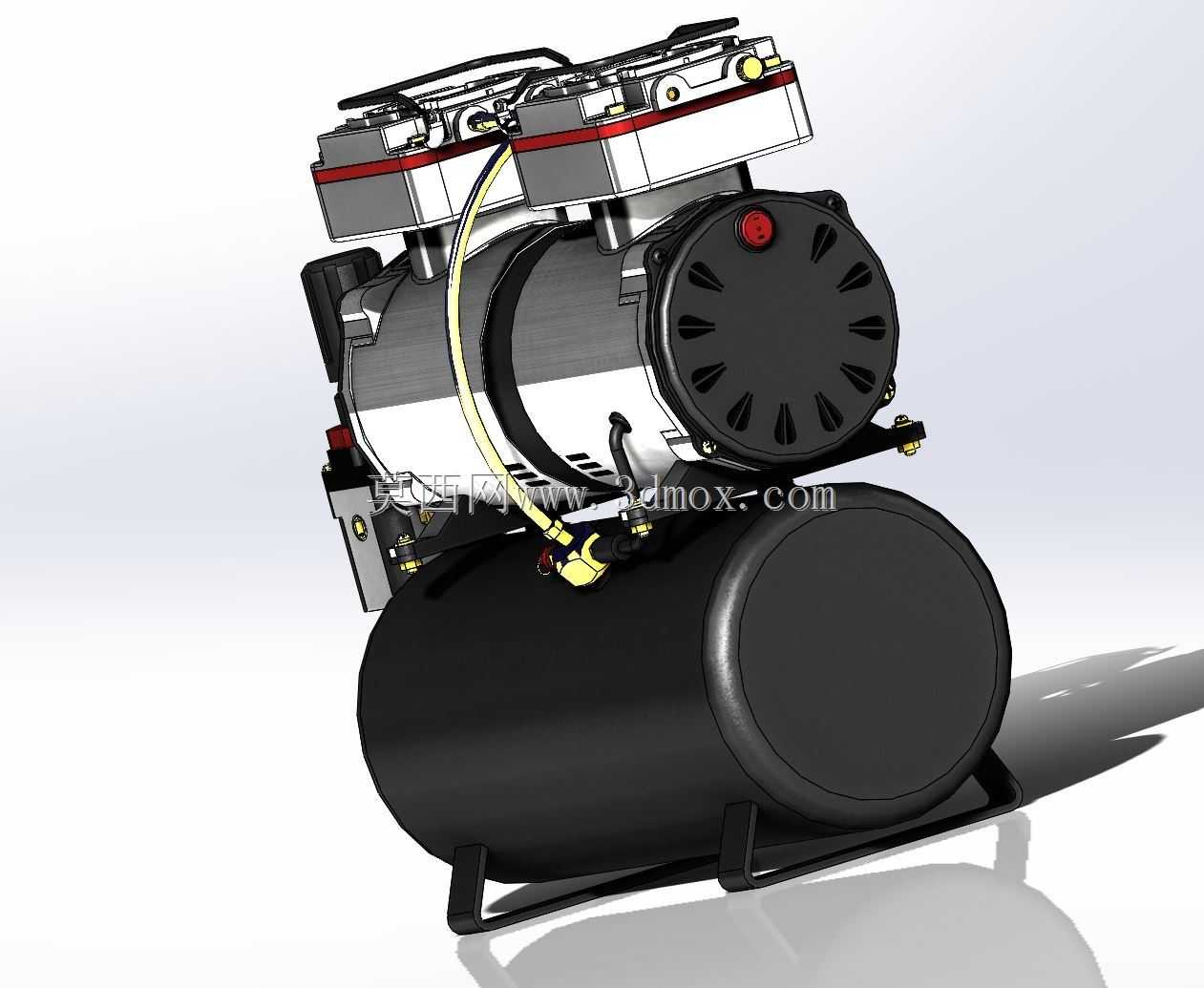

这款小型双缸卧式空气压缩机组，主要面向小型加工工位、汽修快保门店、家装施工场景、实验室气动配套等领域提供稳定压缩气源，可直接为气动扳手、气动喷枪、胎压充气工具、小型气动执行元件提供符合压力要求的洁净压缩空气，适配分散式、小流量的用气需求，无需铺设集中供气管路即可独立完成气源供给，适配移动作业、临时工位供气的使用场景。设备采用卧式储气罐作为承载基体，两个对称布置的往复式压缩缸体直接固定在罐体上方的安装支架上，省去了额外的分体式安装机架，整体结构紧凑，重心偏低，放置在作业地面时稳定性更强，移动搬运时不易出现侧翻风险。泵头部分集成了风冷散热结构，缸体外侧布置的散热鳍片可在设备运行时快速带走压缩过程产生的热量，降低缸体工作温度，延长密封件的使用寿命；输出端配置了压力显示表与压力调节旋钮，操作人员可直观读取罐内实时压力，根据外接设备的用气需求调整输出压力大小，同时配套的压力开关可在罐内压力达到设定上限时自动切断泵头动力，压力低于下限时自动启动补压，无需人工值守启停，避免持续加压造成的能源浪费与安全隐患。罐体侧面预留了统一的气源输出接口，接口位置距离罐体底部预留了足够的管路安装空间，可快速对接快插气管接头，外接不同规格的气动工具；整体安装边界充分考虑了小型作业空间的适配性，卧式罐体的长度、宽度与高度尺寸均控制在小型工位可容纳的范围内，底部预留的支撑脚可直接固定在移动小推车上，适配流动作业的转运需求，泵头与罐体之间的连接位置设置了减震缓冲垫，可降低设备运行时的振动传递，减少运行过程中的噪音与连接部位的松动风险。气路连接部分采用硬管与柔性软管结合的排布方式，缸体输出的高温压缩空气通过导流管路进入罐体过程中可完成初步冷却，析出的冷凝水可通过罐体底部的排水阀定期排出，避免水分进入气动工具造成元件锈蚀，整体结构在满足压缩供气核心功能的前提下，尽可能简化了冗余结构，兼顾了制造成本、使用便捷性与运行可靠性，适配民用、小型工业场景的多样化用气需求。
