带过滤功能的俄标РДФ-3空气减压器

这款带集成过滤结构的空气减压器，是气动系统气源处理单元里的核心功能部件，在多类工业生产场景中承担气源压力稳定与杂质滤除的双重作用。从实际工程应用来看，这类减压器在机械制造生产线的气动夹具供气回路、石油开采现场的气动控制阀组气源端、制糖生产的气动输送管路、化工装置的气动执行机构供气管路中都有广泛适配，能够在气源压力波动的工况下，为后端气动元件提供稳定的输出压力，同时拦截压缩空气中携带的固态杂质、冷凝液滴，避免杂质进入精密气动元件造成卡滞、密封面磨损等故障。

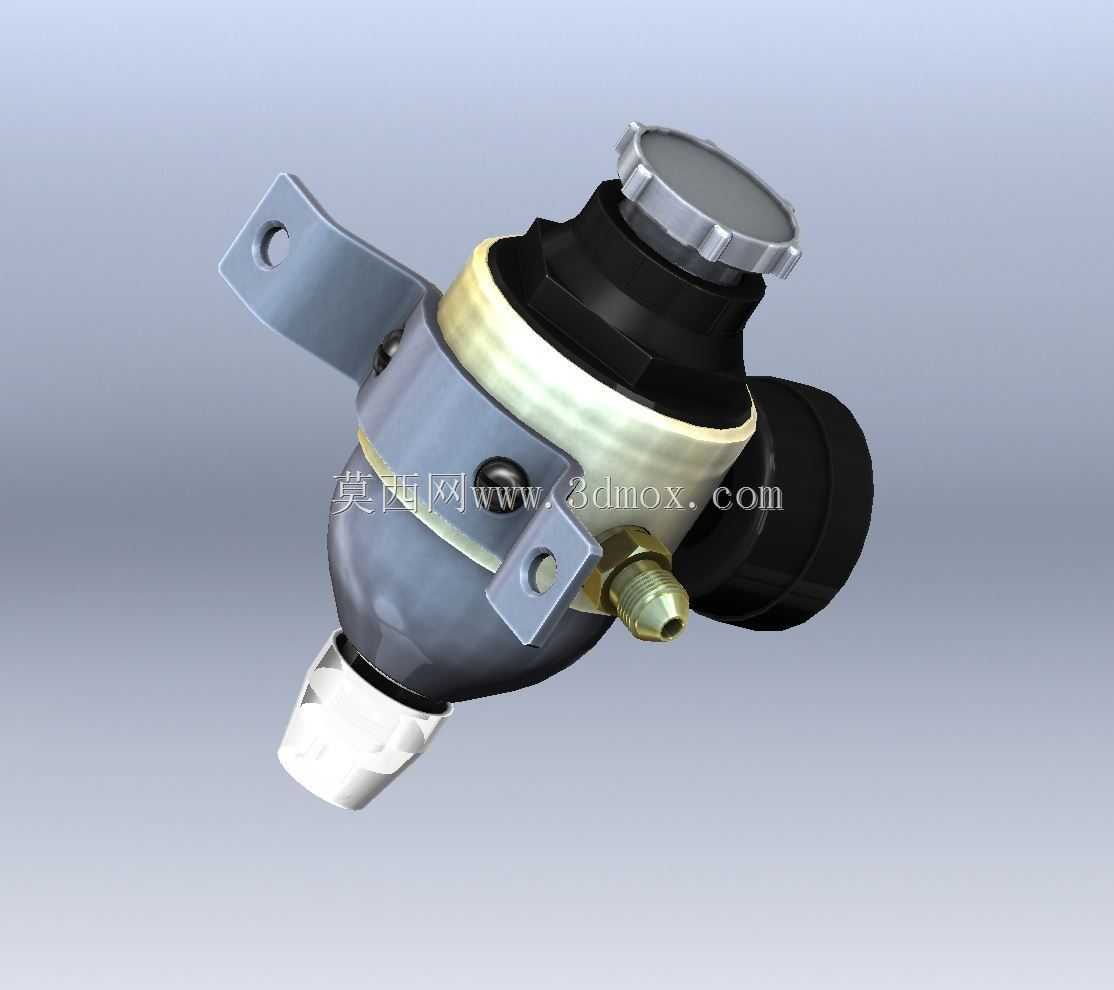

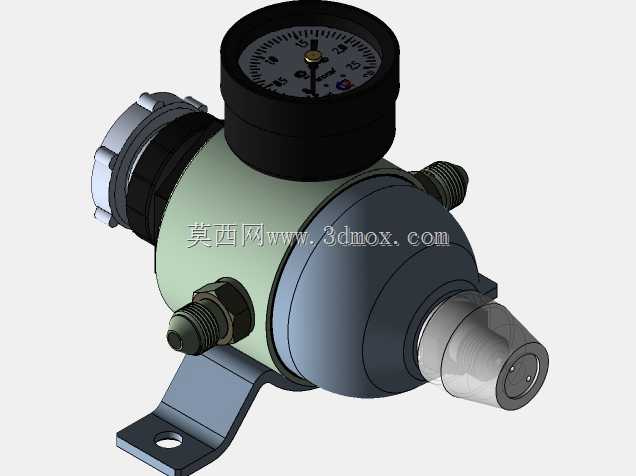

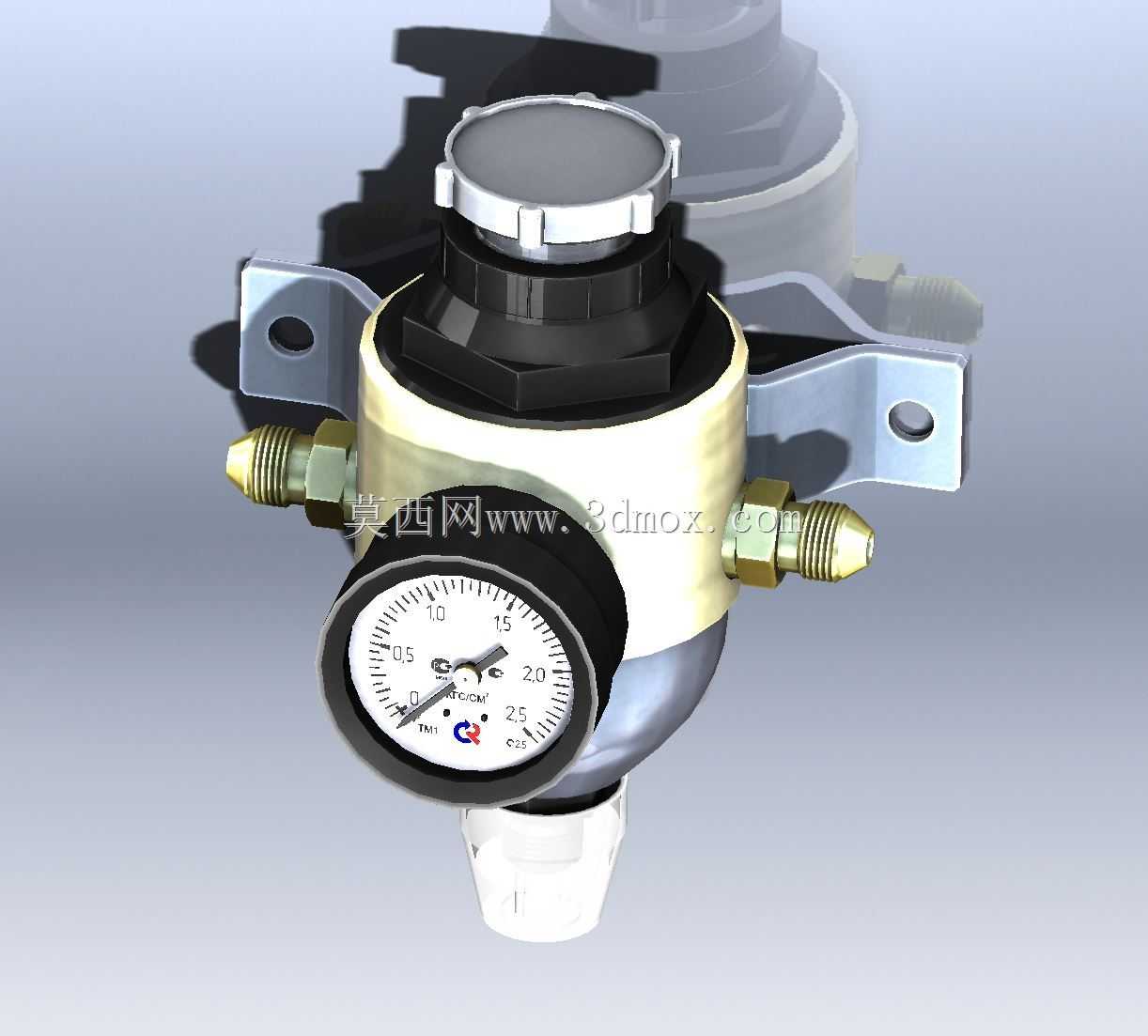

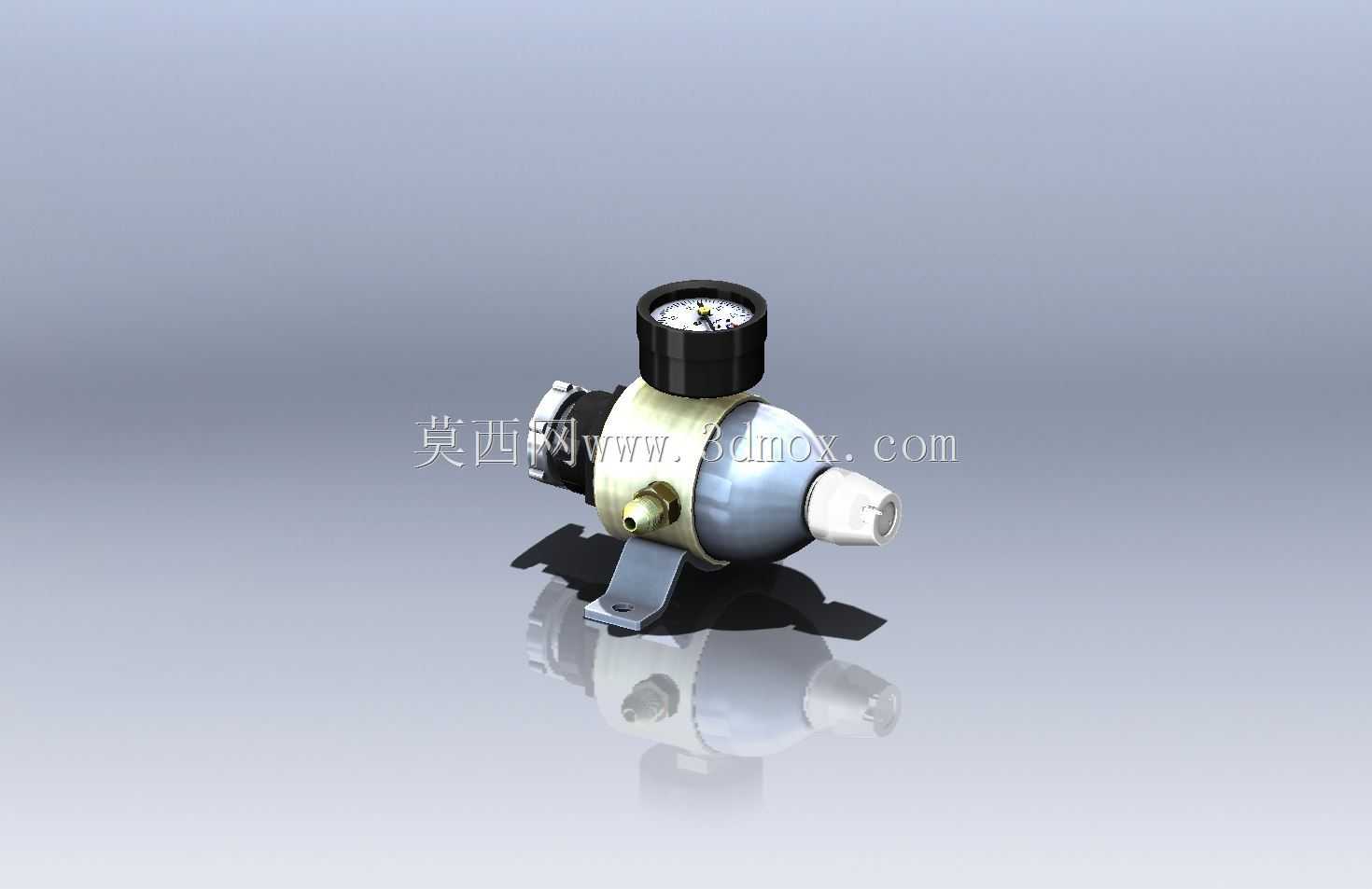

从结构设计思路来看，该产品采用了调压与过滤腔体集成的紧凑布局，没有将过滤模块与减压模块做分体式设计，大幅缩减了安装占用的空间，适合在设备内部管路排布紧凑的场景下使用。主体承压腔体采用金属材质加工，兼顾耐压强度与抗冲击性能，上部设置的旋钮式调压结构，可通过旋转动作调节内部弹簧预紧力，进而改变减压阀芯的开度，实现输出压力的连续可调，调压旋钮外侧设置的防滑滚花结构，方便操作人员在戴劳保手套的工况下完成压力调节操作。侧向伸出的带安装孔固定支耳，采用对称式双支耳布局，安装时可通过螺栓直接固定在设备安装面板或者支架上，支耳上的安装孔预留了足够的装配间隙，能够抵消安装面的少量形位公差，降低安装对位难度。下部设置的白色排水接头，可在设备维护时排出过滤腔体内积存的冷凝液与杂质，无需拆解设备即可完成排污操作。侧向的气源接口采用标准管螺纹设计，可直接与常规气动管路的快插接头、硬管接头适配，无需额外加工转换接口。

从安装边界来看，该产品整体外形没有突出的尖锐结构，安装时需预留上部调压旋钮的操作空间，以及下部排水接头的维护操作空间，侧向的管路接口需预留管路弯折的最小半径空间，避免管路弯折过度造成气路堵塞。集成的过滤组件采用可更换设计，当过滤元件达到容尘上限后，可拆开上部腔体更换过滤元件，延长产品整体使用寿命。产品的密封结构采用耐油橡胶材质，可适配常规压缩空气以及少量含油雾的气源工况，在额定工作压力范围内，输出压力的波动量控制在气动元件允许的工作压力偏差范围内，能够保障后端气动执行元件的动作稳定性，避免因压力波动导致的执行机构出力不足、动作速度不稳定等问题。在实际选型适配时，可根据后端用气设备的耗气量、所需工作压力范围、气源杂质含量来确认该款减压器的适配性，其紧凑的结构设计尤其适合在安装空间受限的移动式气动设备、小型自动化设备的气路中使用，无需额外搭配独立的空气过滤器即可完成气源的预处理与压力调节，简化气路设计的同时减少管路连接点，降低气路泄漏的风险。
