龙门式数控铣刨加工设备结构设计

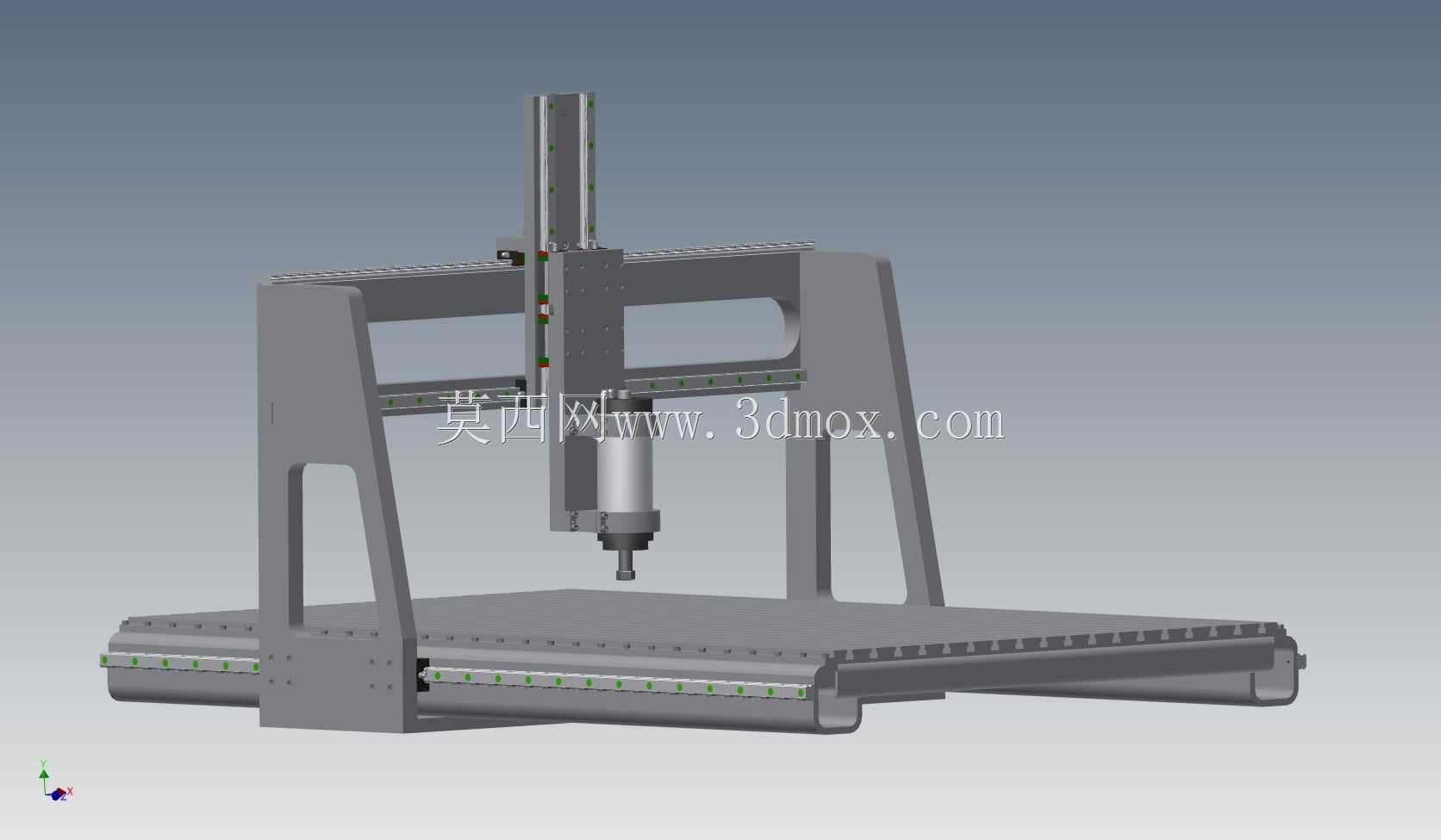

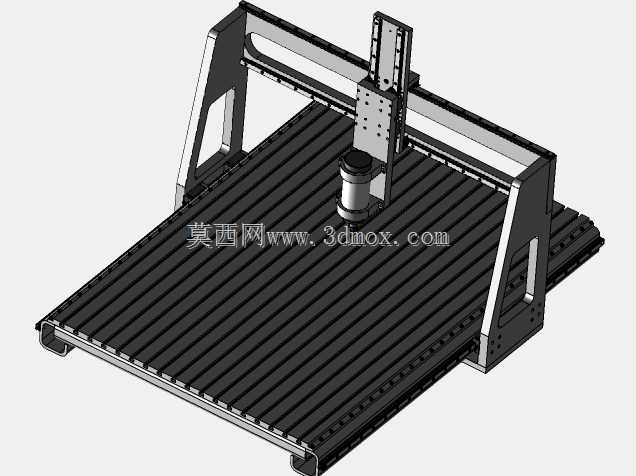

这款龙门式数控铣刨设备主要面向中小型模具加工、板材铣削成型、工艺浮雕加工以及小型五金零件的批量精密加工场景，可适配木质板材、亚克力、软金属、工程塑料等多种材质的加工作业，在家具制造、广告标识制作、小型五金加工、教学实训等领域都有广泛的应用空间。设备整体采用龙门跨坐式结构布局，固定床身作为整机的承载基础，采用加厚铸铁材质打造，能够有效吸收加工过程中产生的振动，保障高速切削作业时的整机稳定性，两侧平行布置的直线导轨承担Y轴方向的进给运动，导轨采用密封防护设计，可阻挡加工碎屑、粉尘进入导轨滑块内部，延长传动部件的使用寿命。横梁部分跨接在两侧床身导轨之上，承担X轴方向的横向进给运动，滑枕组件挂载在横梁导轨上，可沿X轴方向平稳移动，垂直布置的Z轴滑台搭载高速加工主轴，可实现垂直方向的进给运动，主轴采用高精度夹头设计，可适配不同规格的铣削、刨削刀具，满足不同加工工序的使用需求。设计过程中充分考虑了设备的安装边界与作业空间，整机长宽尺寸控制在适配中小型加工车间的安装范围，无需特殊的地基加固即可完成安装调试，设备操作侧预留了充足的上下料空间，方便操作人员完成工件装夹、刀具更换等日常操作。各轴传动采用精密滚珠丝杠搭配伺服驱动的组合，可实现高精度的进给定位，重复定位精度可满足常规精密加工的公差要求，设备的走线全部采用拖链内置式设计，避免加工过程中线路被碎屑刮蹭，同时也让整机外观更加整洁规整。两侧的龙门立柱采用一体化铸造的三角加强结构，在降低整机自重的同时提升了结构刚性，可承受大切深作业时的切削载荷，避免加工过程中出现结构震颤导致的工件表面刀纹问题。工作台面采用T型槽设计，可搭配不同的工装夹具完成异形工件的装夹固定，台面经过精密磨削处理，平面度公差控制在合理范围内，保障工件装夹的基准精度。这款设备的结构设计兼顾了加工精度、作业稳定性与操作便捷性，既可以满足小批量定制化加工的灵活生产需求，也可适配连续化的批量加工作业，整体结构紧凑，维护保养便捷，适合中小型加工企业的日常生产使用。
