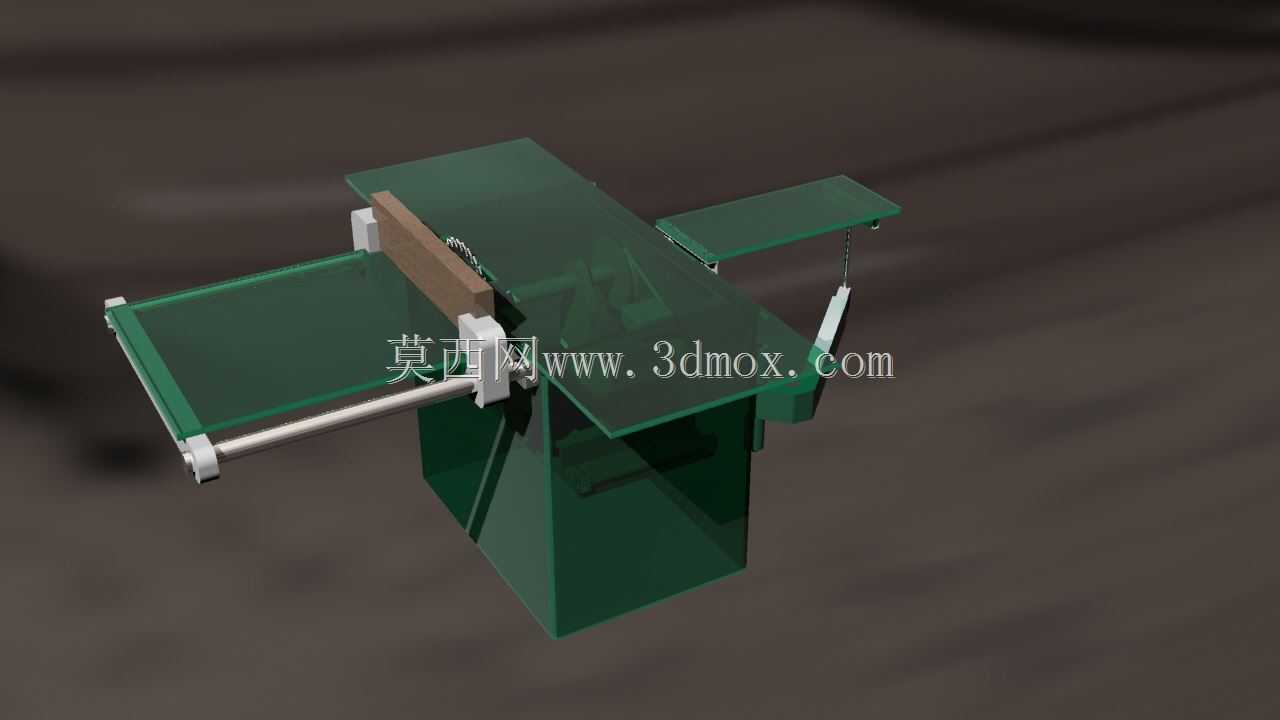

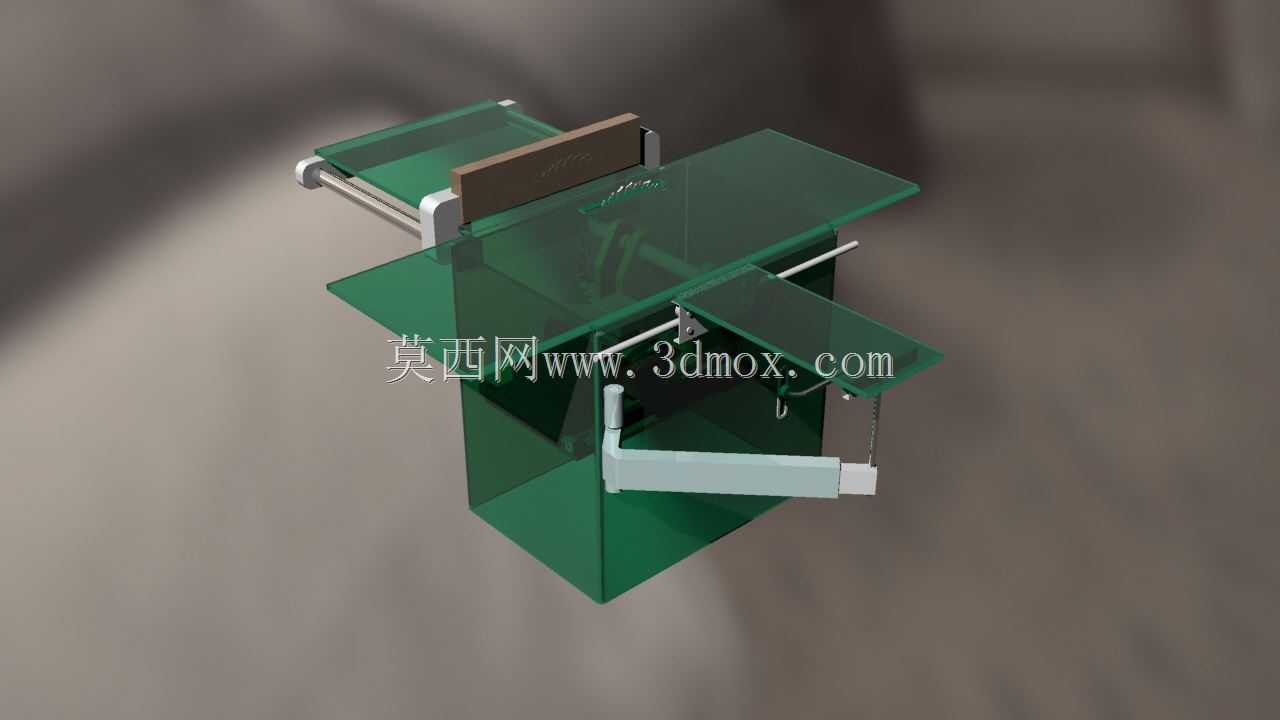

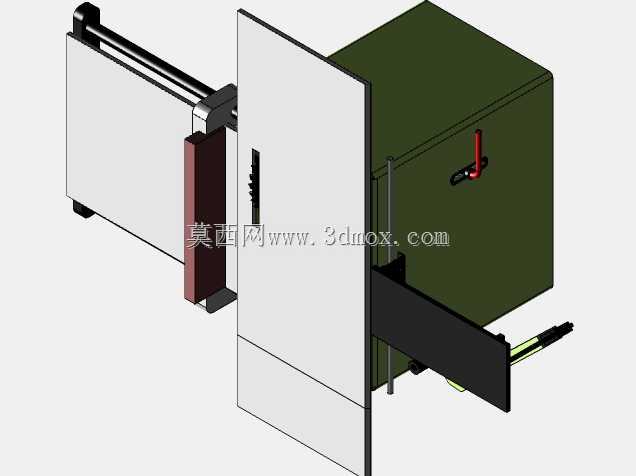

台式木板切割加工锯设备结构展示

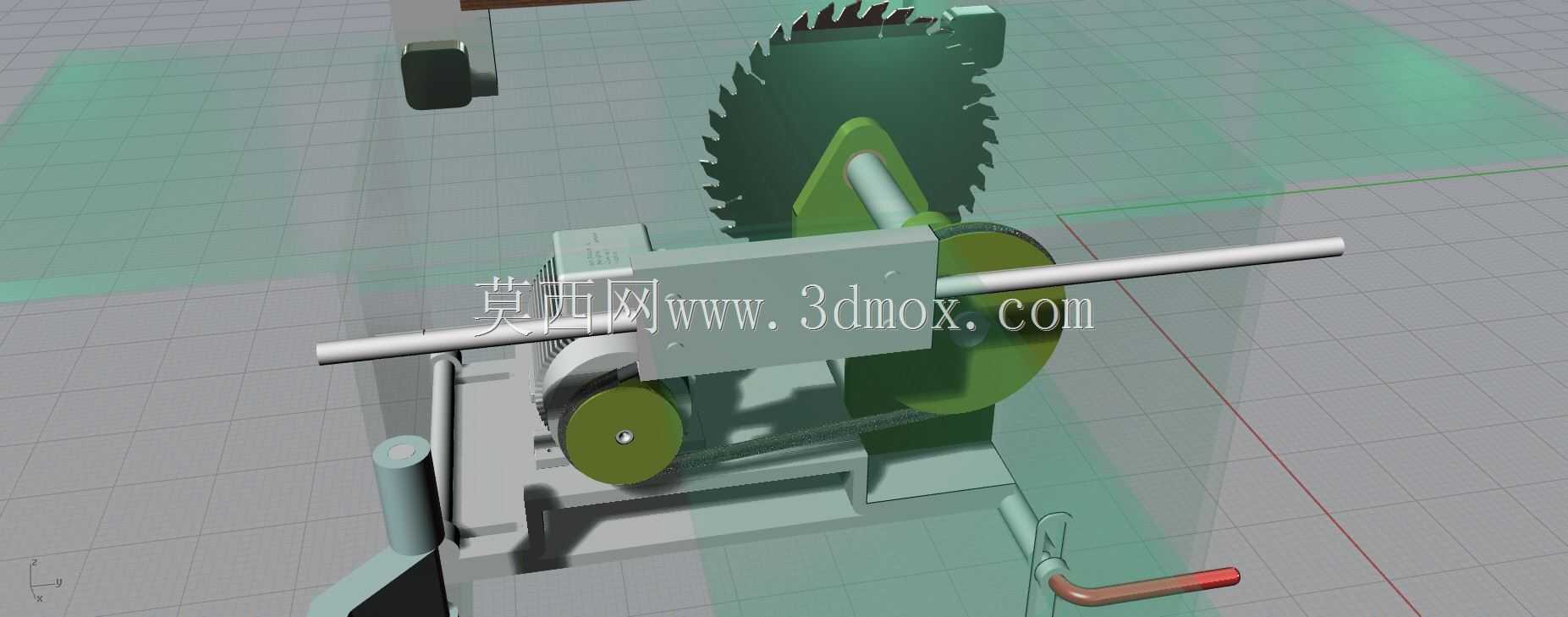

这款木板锯主要面向小型木工加工作业场景，可适配家装现场木作、小型家具工坊板材裁切、定制柜体下料等多种作业环境，能够完成实木板、人造密度板、多层胶合板等常见木质板材的定尺裁切、角度开料作业，是木工作业环节里完成板材粗加工与精准修边的核心作业设备。从功能设计来看，设备采用台式作业台面作为核心承载结构，平整的台面能够为待加工板材提供稳定的支撑基准，作业过程中板材可沿台面平滑推送，配合可调节的靠位结构能够快速锁定裁切尺寸，降低人工推送过程中的尺寸偏差。锯切执行机构隐藏在台面下方的柜体结构内，既能够避免锯片外露带来的作业安全隐患，也可通过柜体结构收纳作业过程中产生的木屑，配合外接除尘接口即可实现作业过程的粉尘收集，改善木工作业的现场环境。设备侧面延伸设置有辅助托料架，当裁切长度较大的整幅板材时，托料架能够承托板材悬空段，避免长板材因自重下垂导致的裁切端面倾斜、走刀偏移问题，提升大尺寸板材加工的稳定性。从设计思路层面，这款设备优先兼顾了小型作业场景的空间适配性，整体结构紧凑无需过大的安装占地，同时保留了台锯设备的核心作业功能，没有冗余的复杂结构，降低了设备的维护难度。设备的操作控件设置在台面侧方的易操作位置，作业人员在推送板材的过程中即可便捷完成设备启停、锯片高度微调的操作，无需大幅挪动身体位置，能够有效缩短作业过程中的操作动线，提升连续加工作业的效率。安装边界方面，设备底部为规整的立式柜体结构，可直接平稳放置在平整的车间地面或作业工作台面上，不需要额外浇筑复杂的安装基础，设备就位后调平底部支撑脚即可投入使用，外接动力源后即可开展锯切作业，整体安装调试流程简便，能够快速适配不同的临时作业场地需求。需要注意的是该结构仅为设备原理展示模型，不可直接用于实际加工生产的尺寸参照，实际生产制造过程中需要结合锯片转速、进料速度、电机功率等参数重新核算各部件的结构强度与安装精度，尤其是锯片防护结构、紧急制动结构需要符合木工机械的安全设计规范，才能保障实际作业过程中的人员安全与加工精度。
