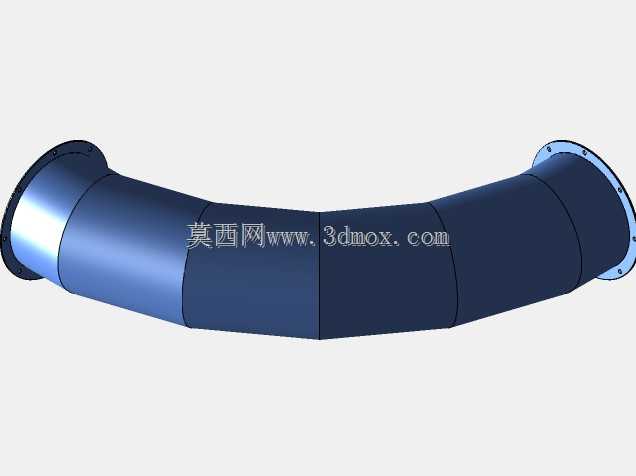

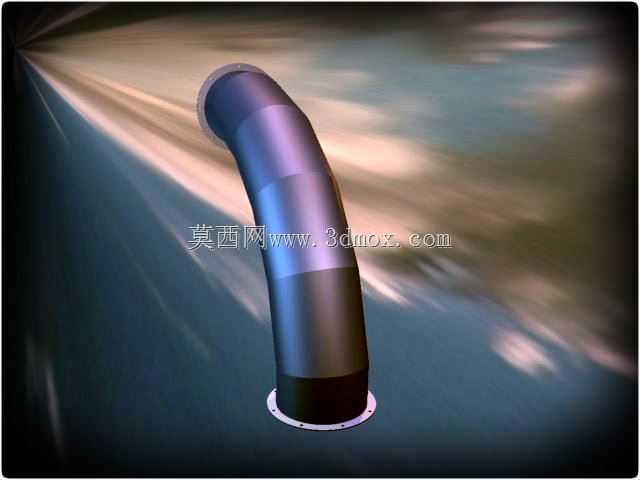

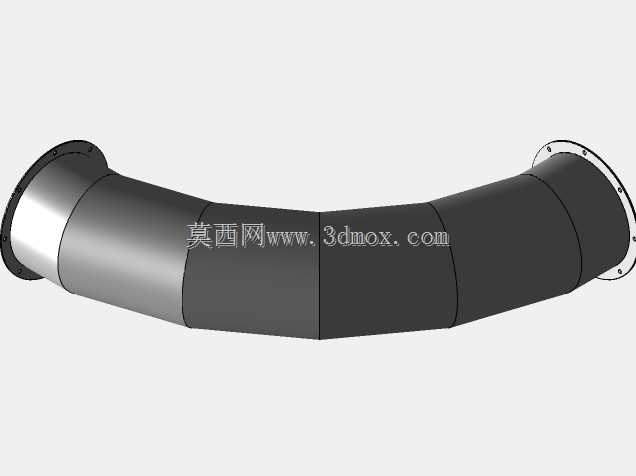

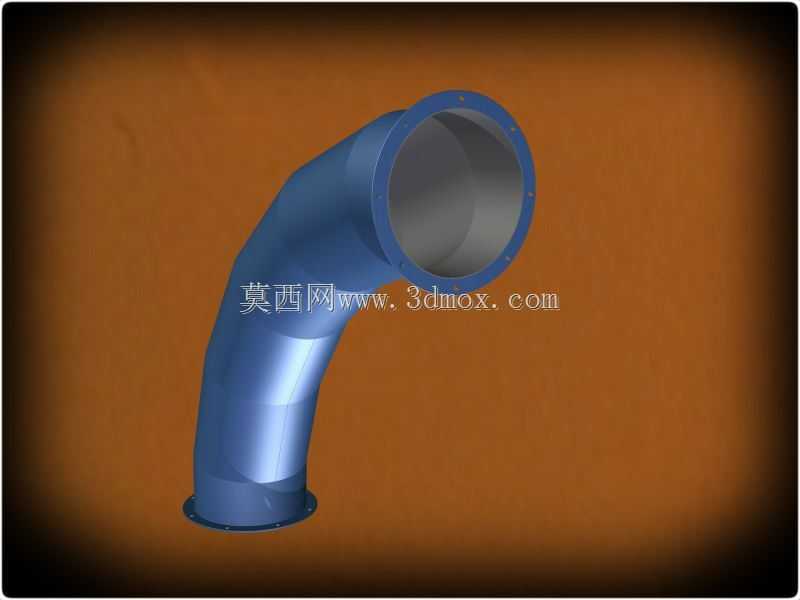

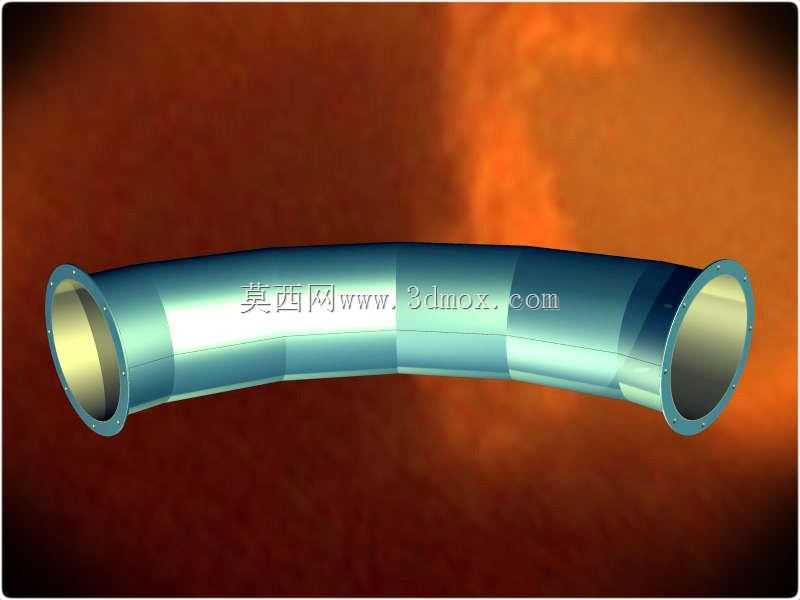

90度大曲率法兰连接通风管道弯头

这款90度弯管构件主要应用于工业通风除尘系统、暖通空调送风管路、生产车间废气收集管网以及大口径气力输送管线中，作为管路转向衔接的核心部件，承担着改变介质流向、降低管路转向压损、保障气流通畅输送的关键作用，在冶金车间除尘排风、化工厂房废气收集、大型商超通风送风、粮食加工气力输运等场景中都有广泛的适配空间。不同于普通小曲率直角弯头，该构件采用R740的大弯曲半径设计，在气流转向过程中能够有效减少气流对管壁的冲击磨损，降低管路局部阻力损失，避免直角弯头处容易出现的涡流紊流问题，既可以降低通风系统的风机运行负载，减少能耗，也能避免含尘气流长期冲刷管壁造成的局部磨穿漏风问题，延长管路整体的使用寿命。构件两端采用标准法兰盘连接结构，法兰盘上预留均匀分布的螺栓安装孔，安装时可直接与同管径的直管道法兰通过螺栓紧固，搭配密封垫片即可实现可靠的密封连接，无需额外焊接加工，大幅降低现场安装的施工难度，也便于后期管路检修拆卸。构件主体管径为250mm，整体弯转角度为标准90度，弯曲段采用等径圆滑过渡设计，管壁厚度均匀，内外壁光滑无凸起毛刺，能够保障气流在转向过程中流速平稳，不会出现局部积尘堵塞的问题，适配常规的低压通风、常压空气输送工况。设计过程中充分考虑了管路安装的空间边界，大曲率半径的设计既保障了气流性能，也避免了过大的弯曲半径占用过多安装空间，能够适配大多数工业厂房、商用建筑的吊顶内、设备旁的管路排布空间，法兰盘的安装孔位采用通用标准间距设计，可与市面上同规格的标准风管法兰直接匹配互换，无需额外定制转接构件。弯管主体采用分段式圆滑拼接结构，整体过渡自然无折角，既能够保障管壁的结构强度，承受管路运行过程中的风压负载，也能减少气流经过时的振动噪音，提升管路运行的稳定性。
