蔡司超高速仪Ari-PL镜头尾部安装锁紧环

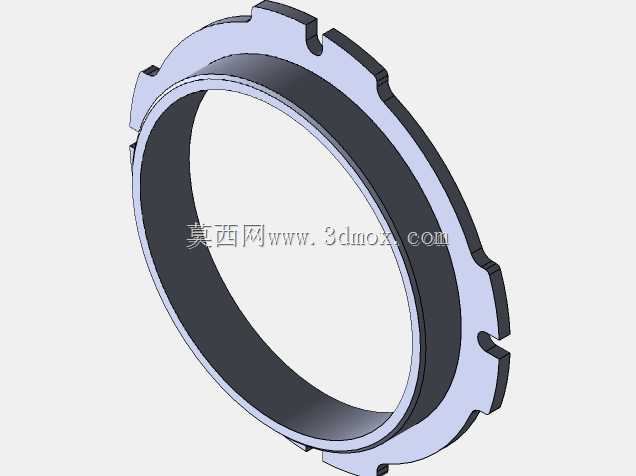

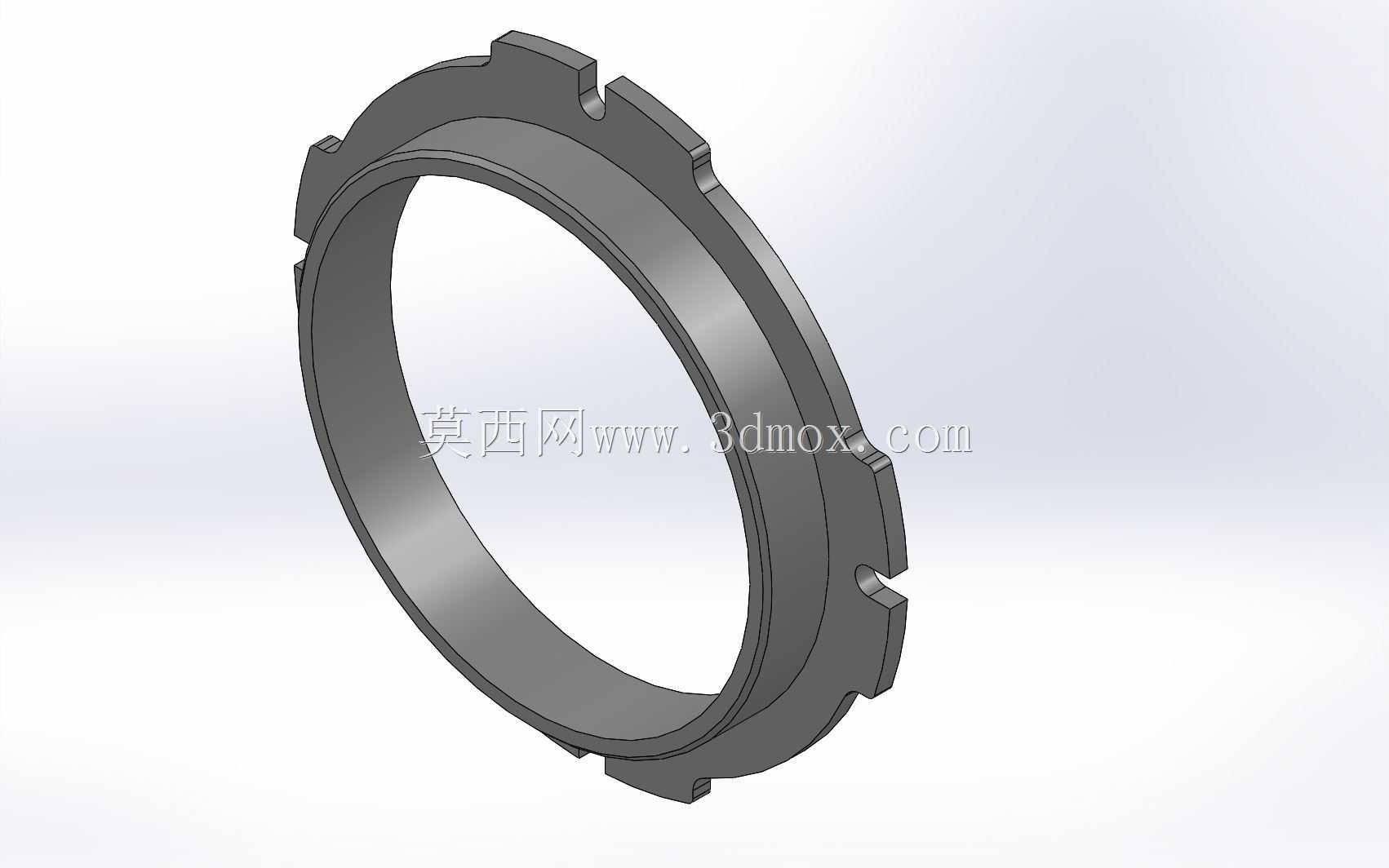

该环形零件为光学检测设备配套的镜头尾部安装锁紧构件，主要应用于蔡司超高速仪的Ari-PL镜头装配场景，承担镜头与设备主机之间的轴向定位、周向锁紧以及安装间隙补偿功能，是保障光学镜头安装同轴度、避免高速检测工况下镜头出现偏移、松动的核心连接配件。在实际工业应用中，这类锁紧环广泛配套于高精度光学检测设备、工业视觉成像系统、高速摄影测量设备的镜头安装环节，尤其适配需要频繁更换镜头、对安装重复定位精度有较高要求的检测工位，能够在设备高速运行、产生持续微幅振动的工况下，始终保持镜头光轴与设备成像靶面的垂直度，避免因安装松动导致的成像虚焦、测量基准偏移问题，保障检测数据的准确性与成像质量的稳定性。从功能特性来看，该零件采用薄壁环形结构设计，环体外周均匀分布多组凸耳卡槽，既可以通过卡槽与设备端的定位卡扣配合实现快速对位安装，也能够借助凸耳结构承受锁紧过程中的周向扭力，避免薄壁环体在锁紧时出现应力变形；环体内壁设计有阶梯定位止口，安装时可与镜头尾部的定位轴肩紧密贴合，实现轴向位置的精准限位，保证镜头安装到位后与设备接口的轴向间隙控制在合理范围内，同时止口处的微小倒角设计能够引导镜头顺利装入，避免装配过程中刮蹭镜头外壳的漆面或配合面。从设计思路层面，该零件在建模时充分考虑了安装边界的适配性：整体环体的外径尺寸严格匹配设备安装接口的内孔尺寸，保证装配后环体外圆与接口内孔的间隙控制在小间隙配合范围内，避免出现径向窜动；内壁的阶梯止口尺寸完全贴合镜头尾部的安装轴径，保证同轴度公差满足光学系统的装配要求；外周的凸耳卡槽位置、宽度与深度均按照设备端卡扣的实际尺寸进行匹配设计，确保安装时旋转较小角度即可完成锁紧到位，同时卡槽的受力面做了加厚处理，能够承受反复拆装带来的磨损，延长零件的使用寿命。零件整体采用对称式结构设计，没有多余的冗余结构，在保证结构强度满足锁紧受力要求的前提下，尽可能压缩了环体的轴向厚度，能够适配设备尾部有限的安装空间，避免与周边的线缆、调节构件产生空间干涉；环体边缘全部做了圆角过渡处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能够减少应力集中点，提升零件的结构强度，避免在锁紧受力时出现边缘崩裂的问题。在实际装配过程中，该零件无需额外的紧固件辅助，仅需通过旋转卡入的方式即可完成镜头与设备的连接固定，拆装操作便捷，能够大幅缩短镜头更换的辅助时间，适配工业检测场景下频繁切换镜头的使用需求。
