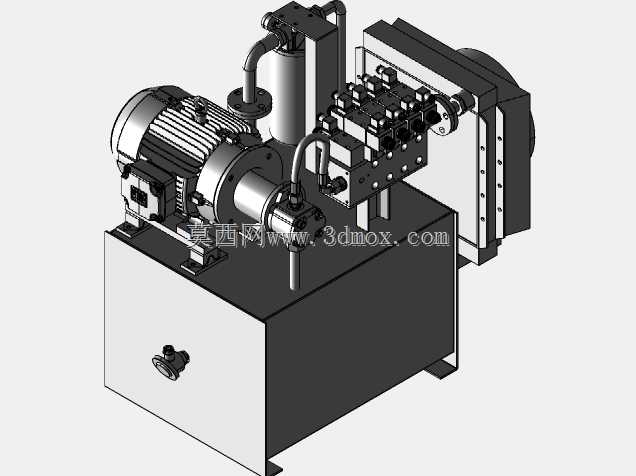

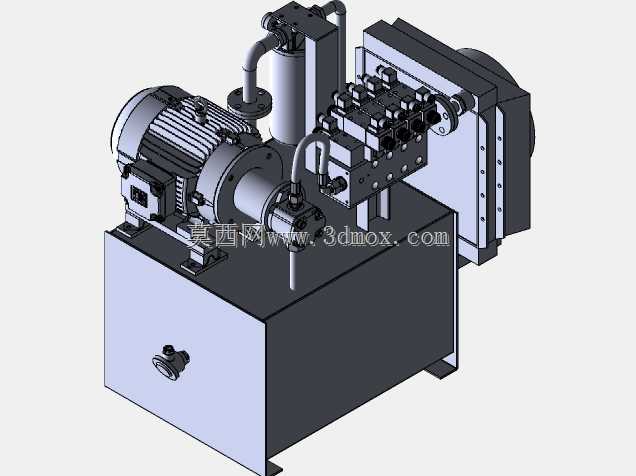

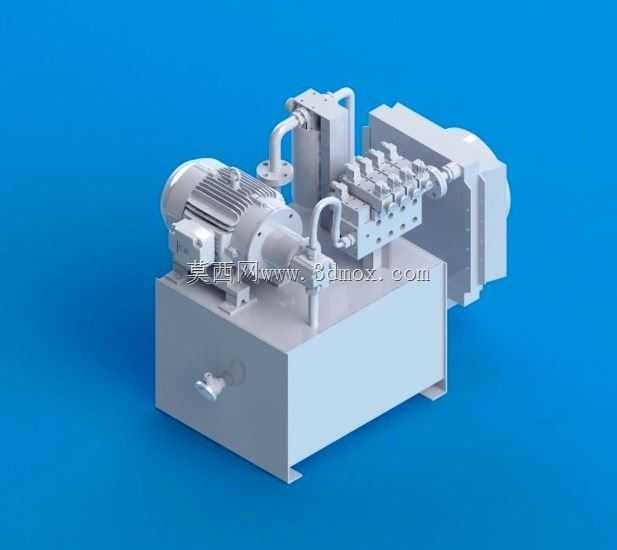

集成式液压机过程控制动力单元结构

该液压过程控制单元主要面向工业液压机、成型压机、重型工装夹具等需要稳定液压动力输出与精准过程管控的生产场景，作为整套液压系统的核心动力与控制载体，承担着为终端液压执行元件提供压力可控、流量稳定的压力油，同时完成整套液压回路的压力调节、方向切换、过载保护、油温管控等核心功能，可适配不同工况下的执行机构动作需求，从低速大吨位的压制保压，到快速往复的辅助动作，都能通过该单元的阀组配置实现稳定的动作输出。从功能特性来看，该单元采用集成式布局设计，将动力驱动模块、油箱储油模块、阀组控制模块、油路连接模块整合为一体式结构，省去了分散布局所需的大量外接管路与安装支架，既减少了管路接头带来的渗漏风险，也大幅压缩了整套单元的安装占用空间。动力端采用卧式电机与液压泵直连的传动结构，传动效率高、运行振动小，可将电机的旋转机械能平稳转化为液压油的压力能；油箱采用箱式焊接结构，底部设置有放油接口，侧面预留有油位观测、油温检测的安装位，可实时监控油液状态，油箱上部集成的多联阀组采用模块化叠加设计，可根据实际工况需求配置溢流阀、换向阀、节流阀、单向阀等不同功能的阀件，实现压力调整、动作换向、流量调速、回路锁止等不同控制功能，外接的硬管管路采用标准化折弯布局，走向规整固定可靠，避免运行过程中管路振动带来的接头松动问题。在设计思路上，该单元优先考虑工业现场的安装适配性与维护便捷性，整体采用方正的底座式结构，底部预留有标准安装固定孔位，可直接通过螺栓固定在设备机架或者车间地面的安装基础上，不需要额外制作复杂的安装托架；所有阀件、管路接口、检测元件都布置在单元的上部与外侧操作面，日常检修、阀件更换、滤芯维护都不需要拆解主体结构，大幅降低后期运维的难度。外形尺寸上，该单元整体长宽尺寸控制在常规液压站的紧凑区间内，高度适配多数工业设备的侧边安装空间，安装边界预留有足够的管路操作与接线空间，外接油口采用标准化的接口尺寸，可直接对接不同规格的液压执行机构，不需要额外制作过渡接头；电机与泵组的安装位置做了同轴度精度设计，运行过程中传动噪音低、部件磨损小，可长时间连续稳定运行，适配工业现场三班倒的连续生产需求。油箱的容积设计充分考虑了系统散热与油液循环的需求，可容纳足够的液压油完成自然散热，同时预留了冷却器的安装接口，在长时间高压运行的工况下可外接冷却装置控制油温，避免油液温度过高带来的密封件老化、粘度下降等问题，整套单元的结构布局充分平衡了功能集成度、运行可靠性与现场适配性，可直接作为成熟的液压动力模块配套到各类需要液压动力与过程控制的工业设备中。
