自制小型DIY木工车床结构设计方案

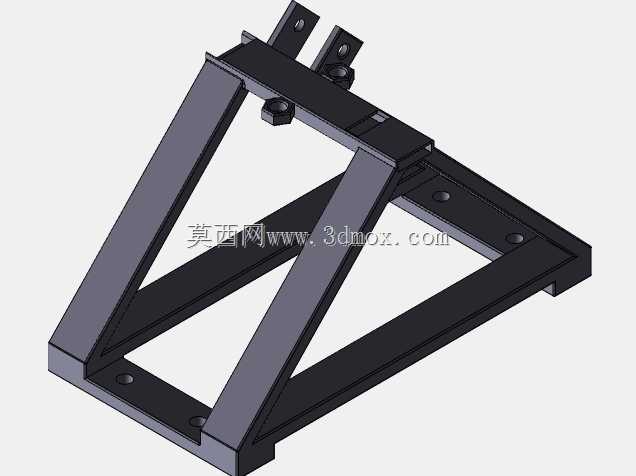

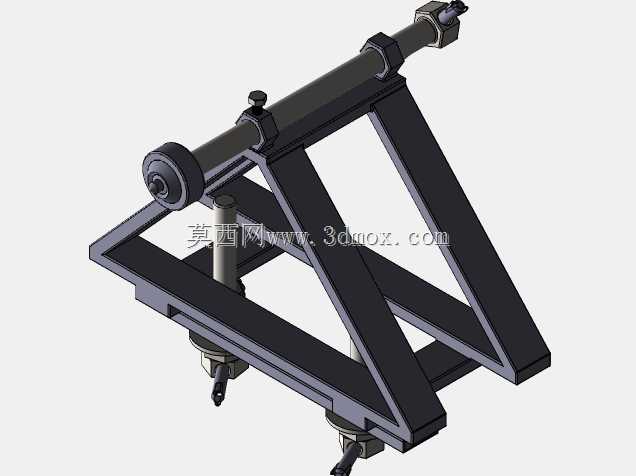

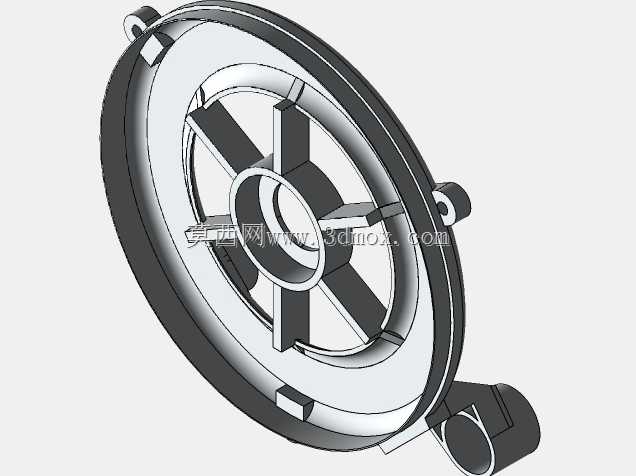

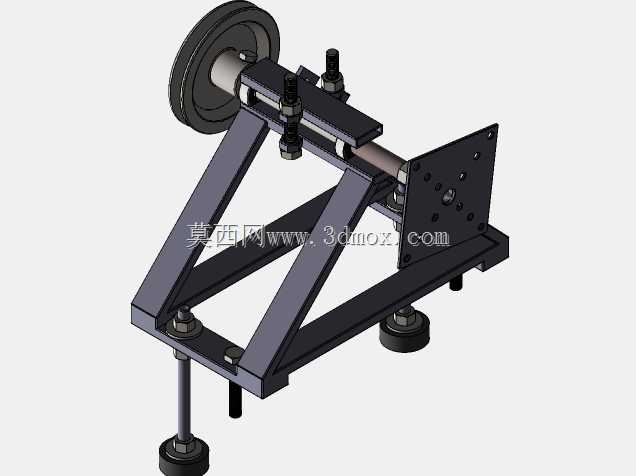

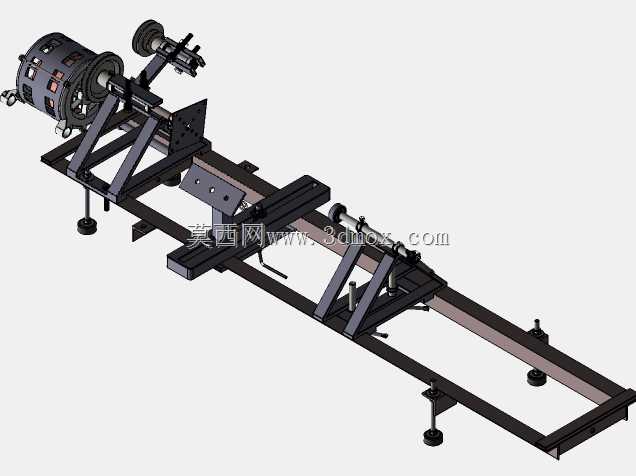

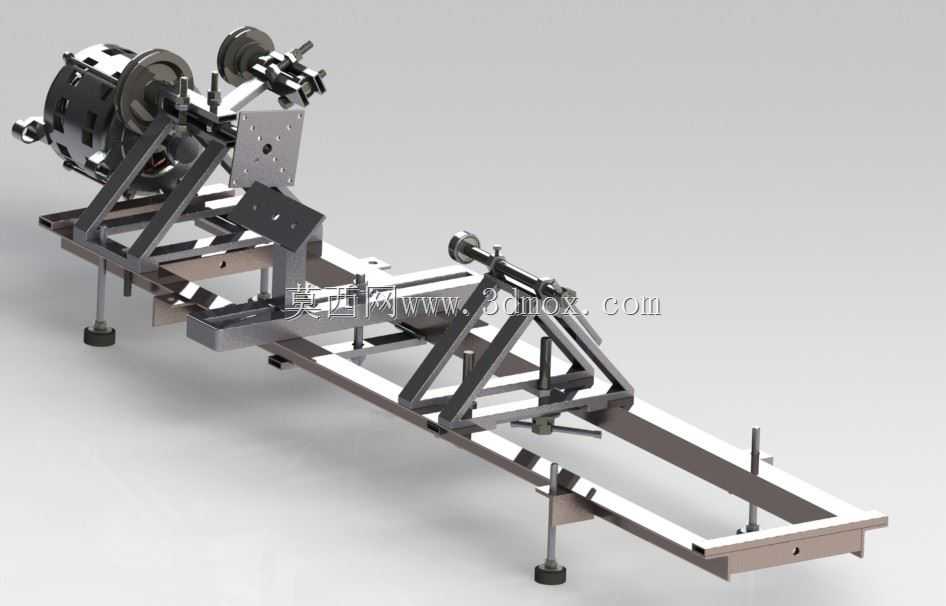

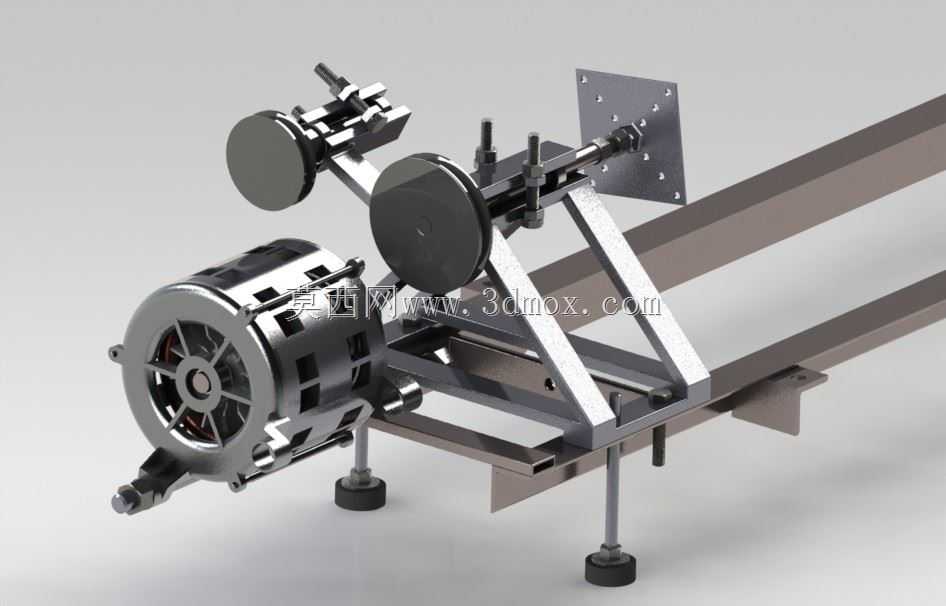

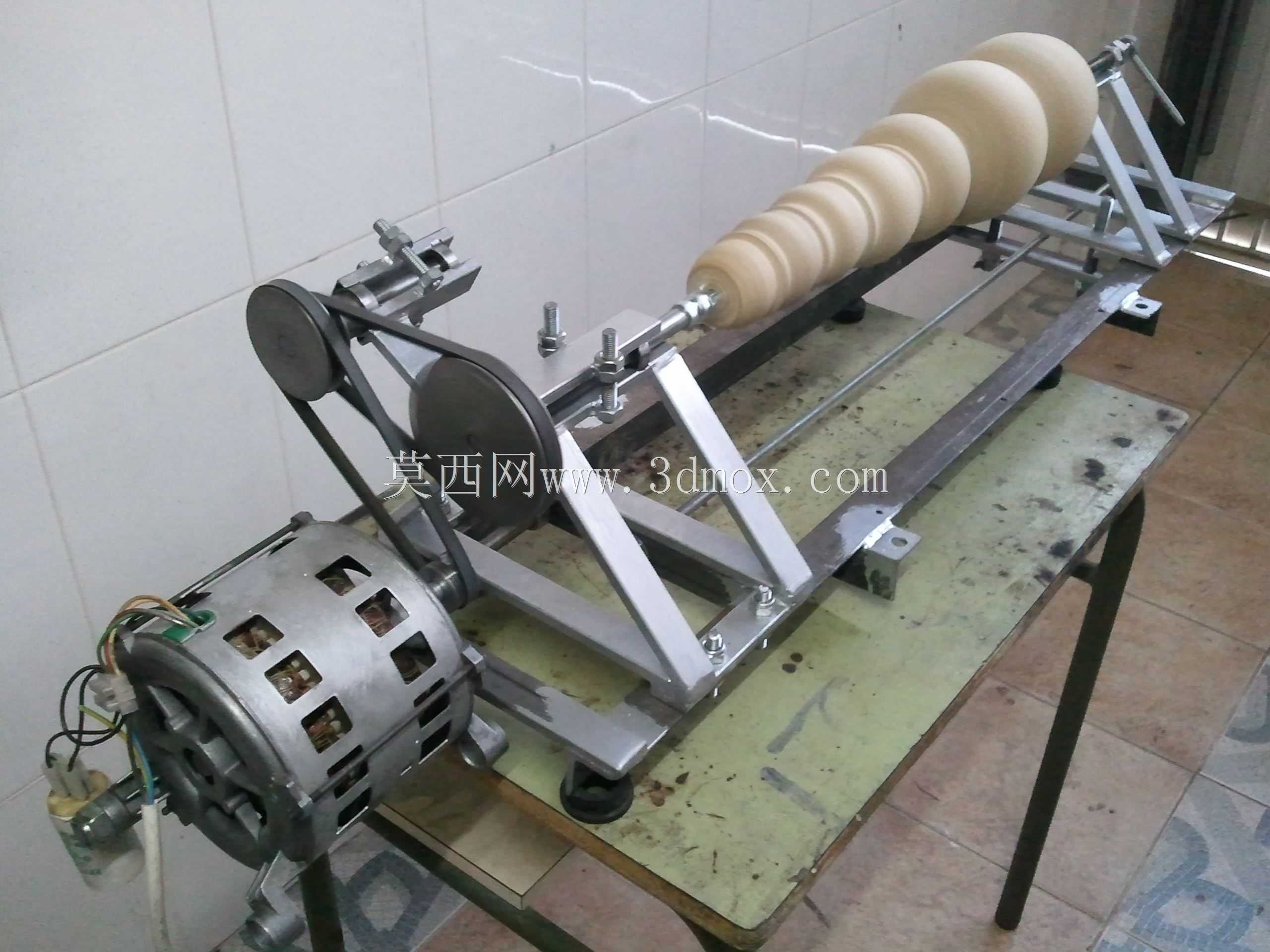

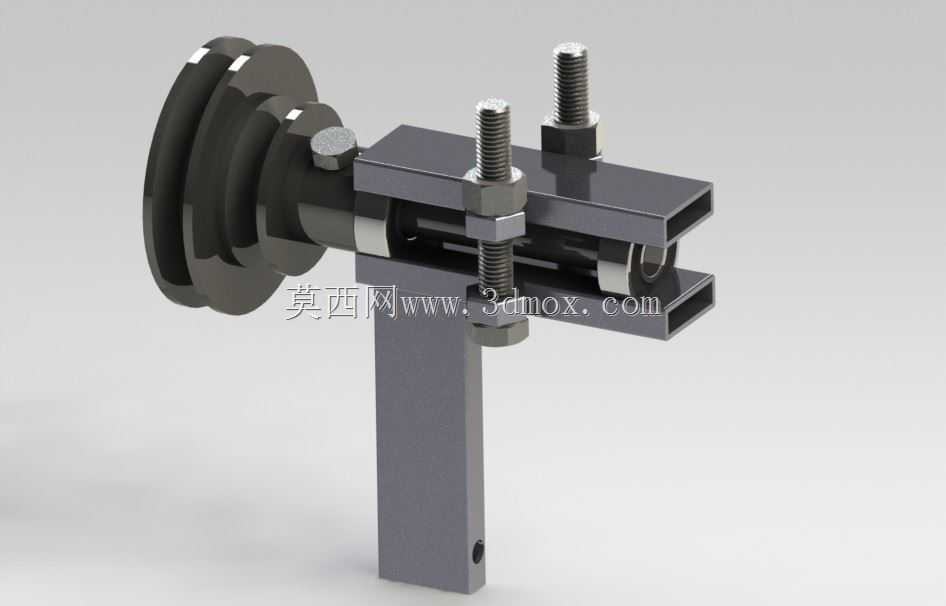

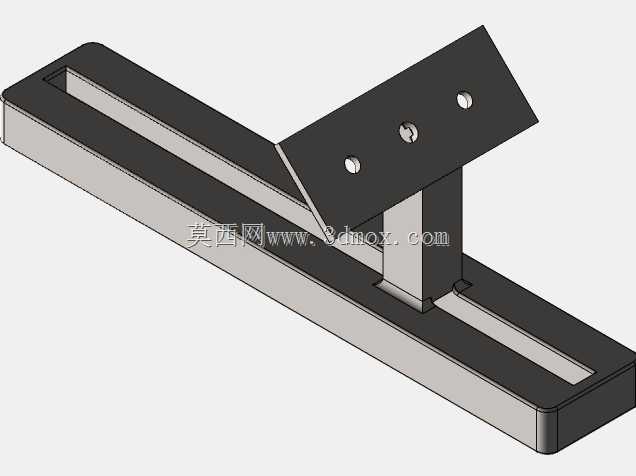

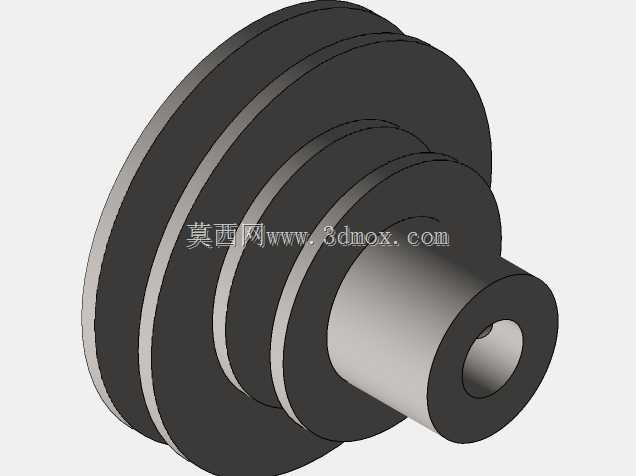

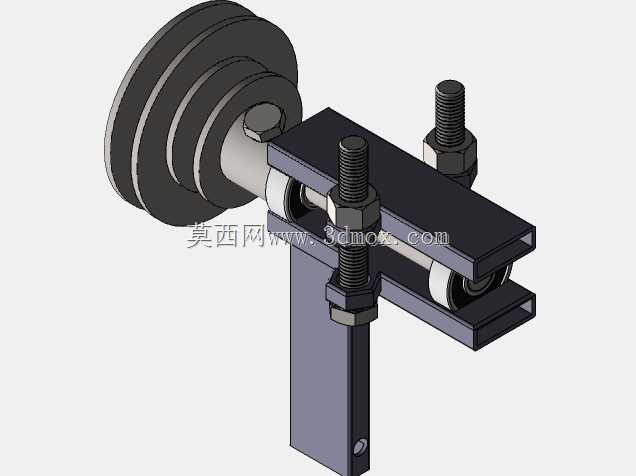

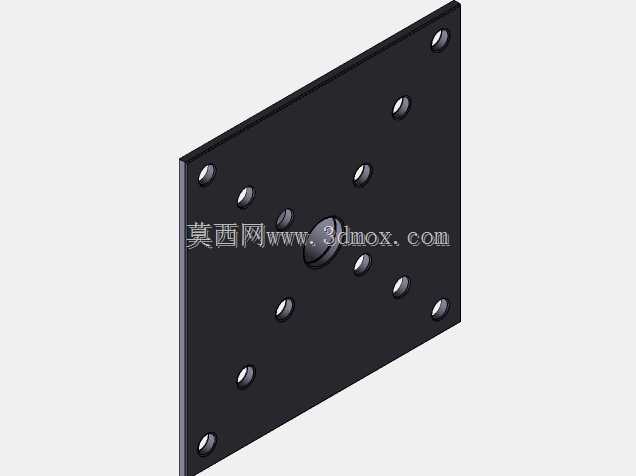

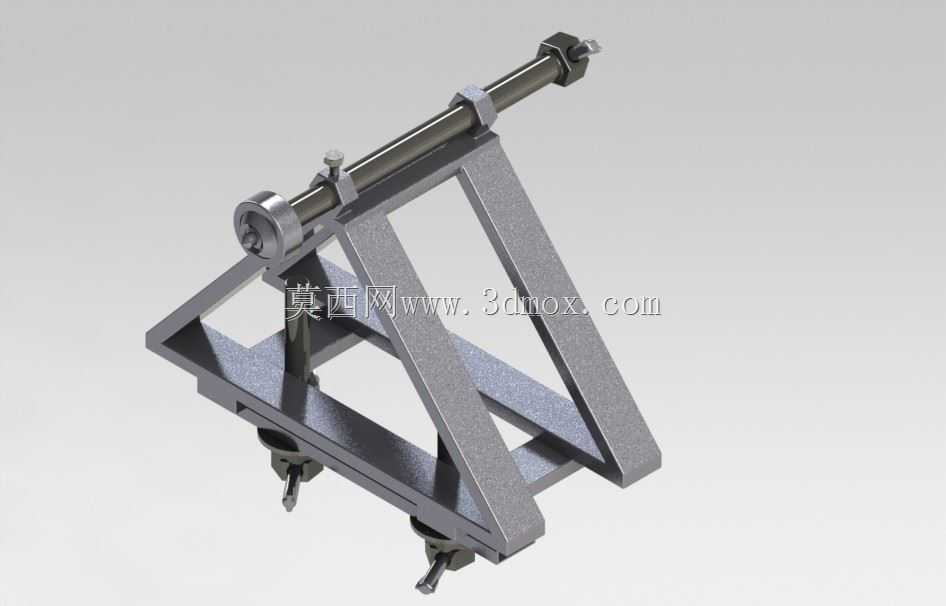

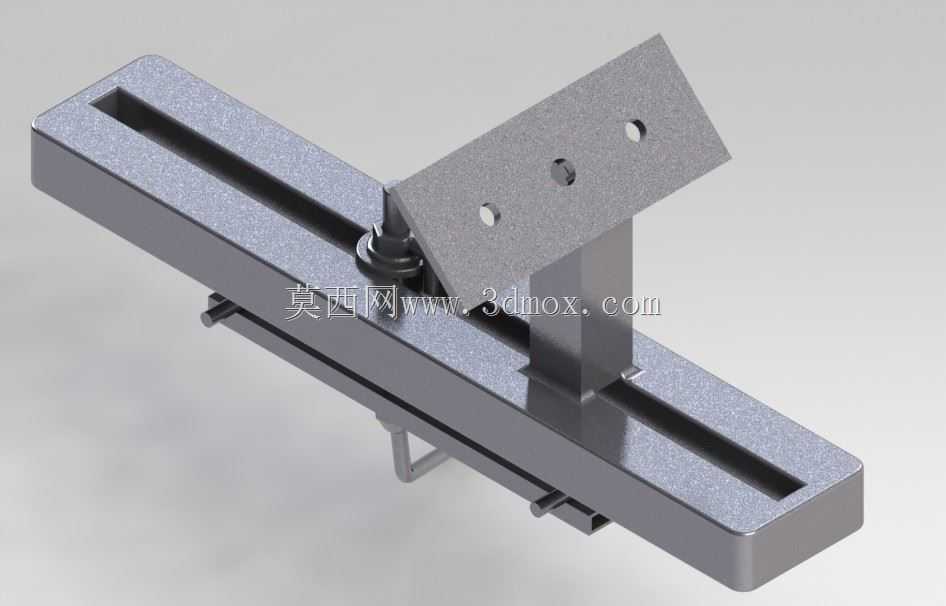

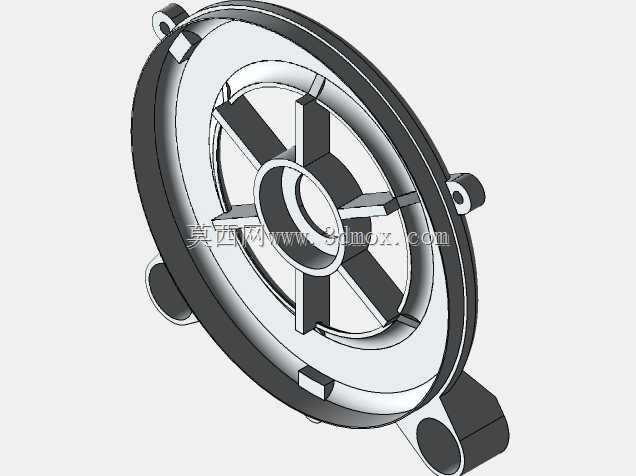

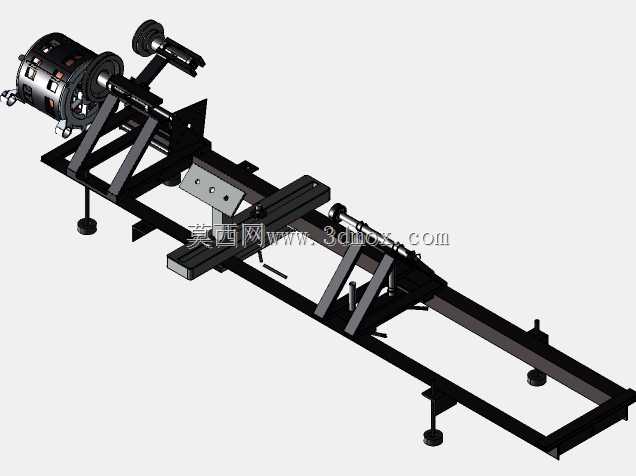

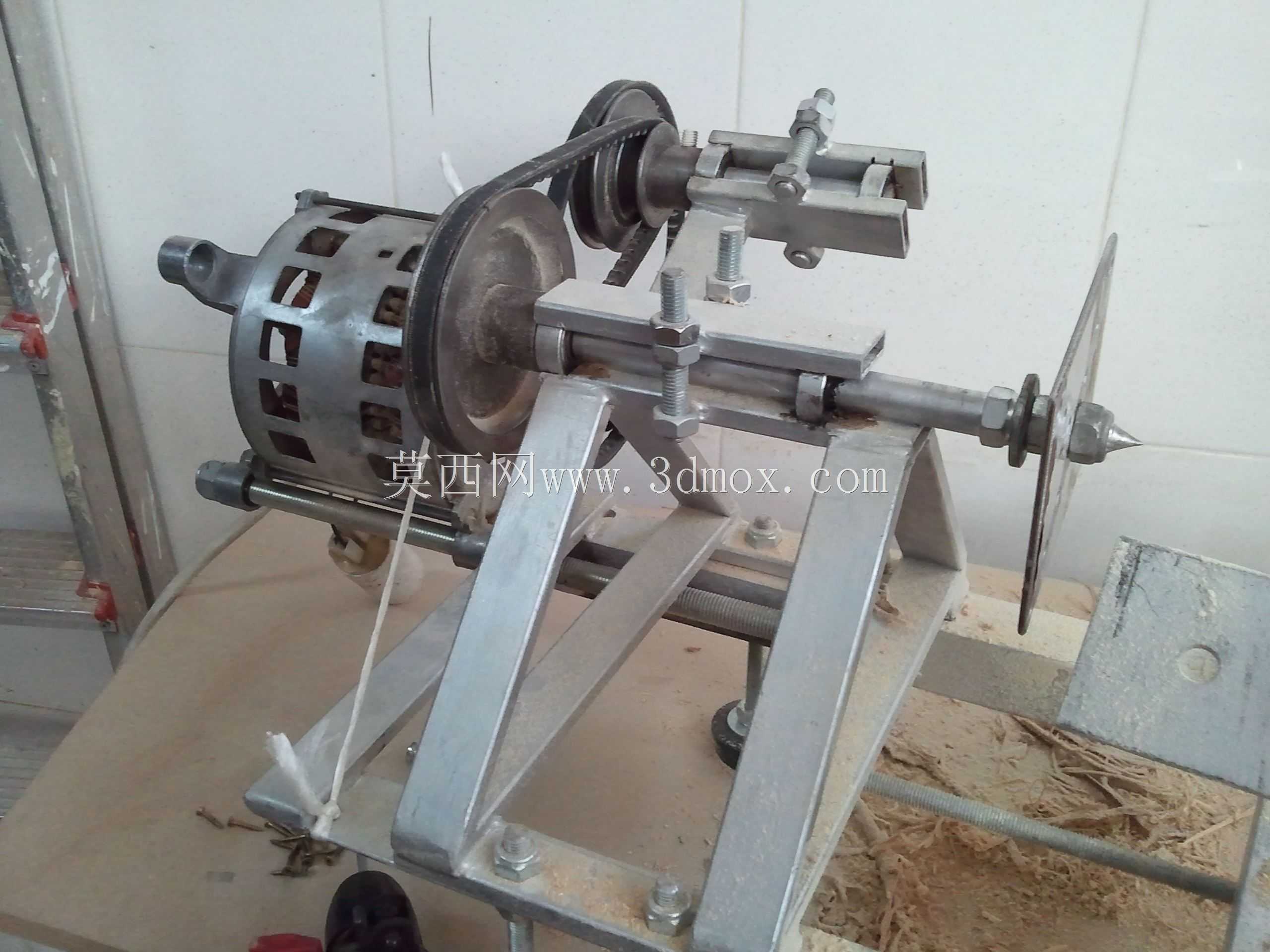

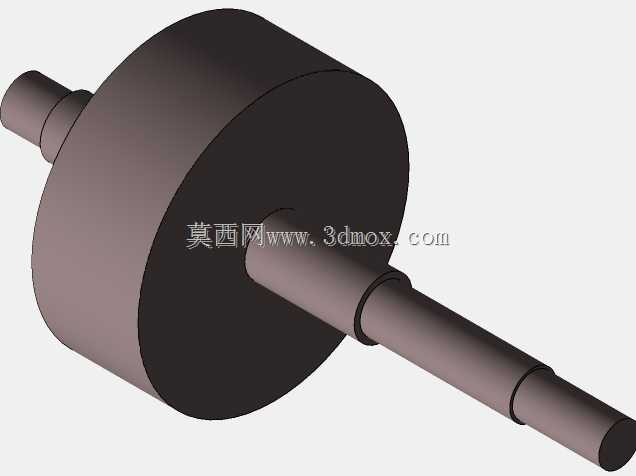

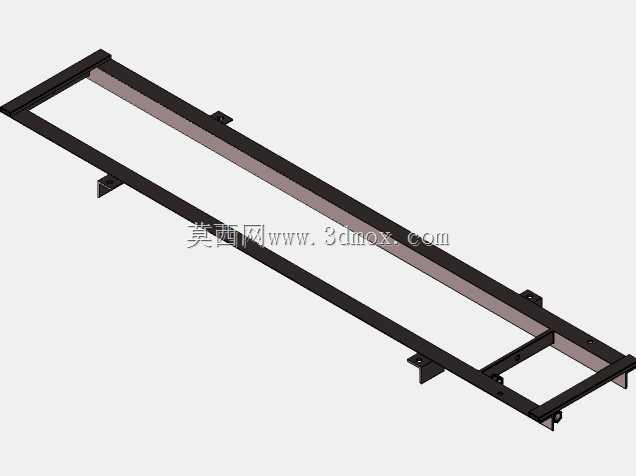

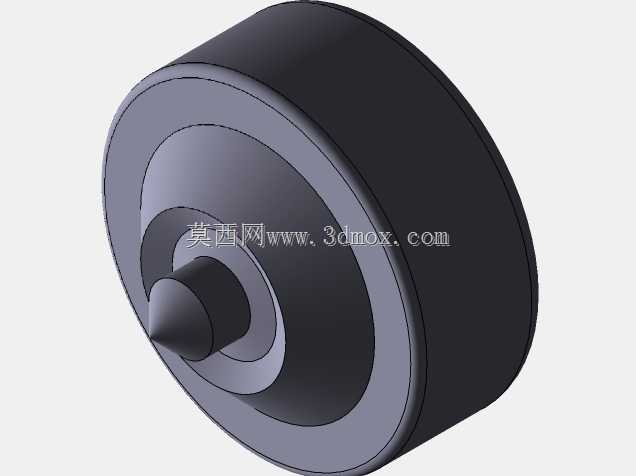

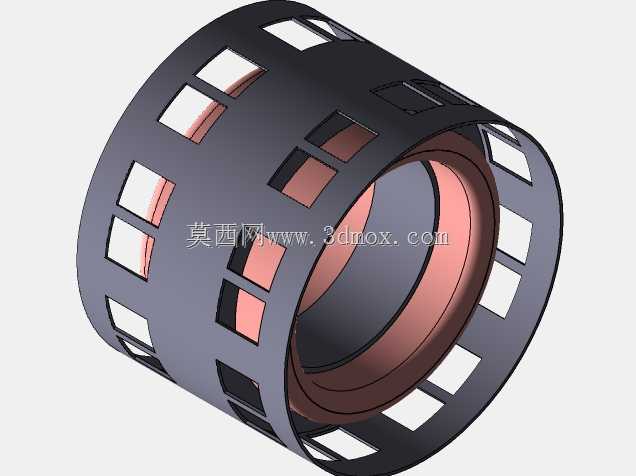

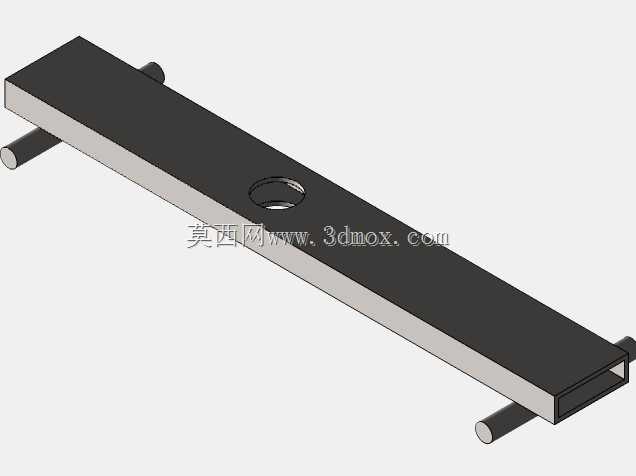

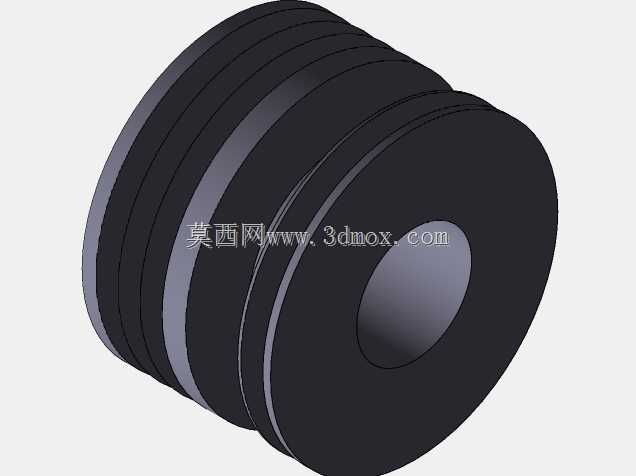

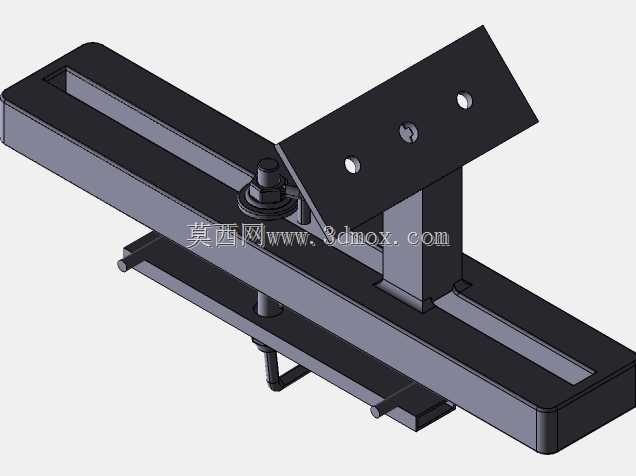

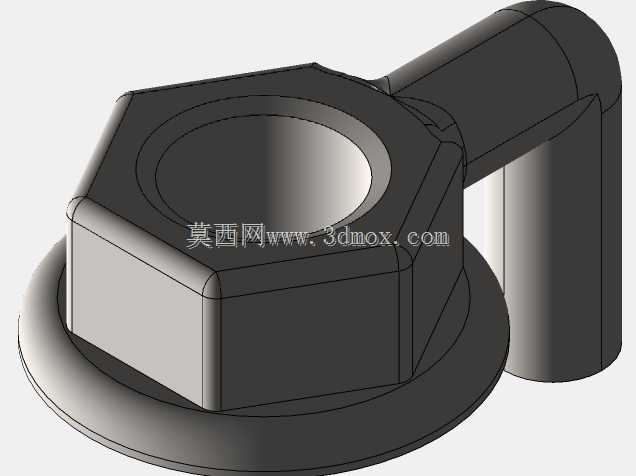

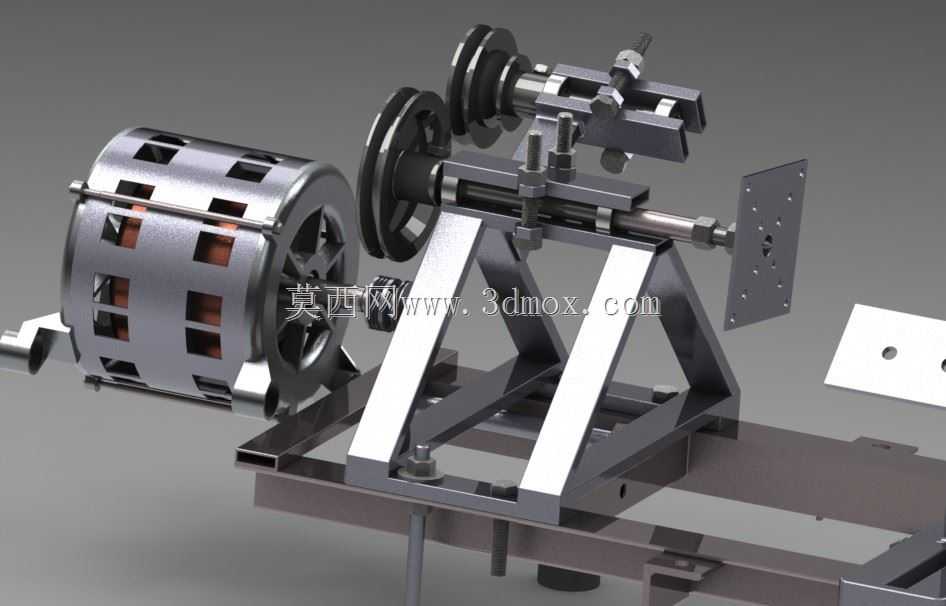

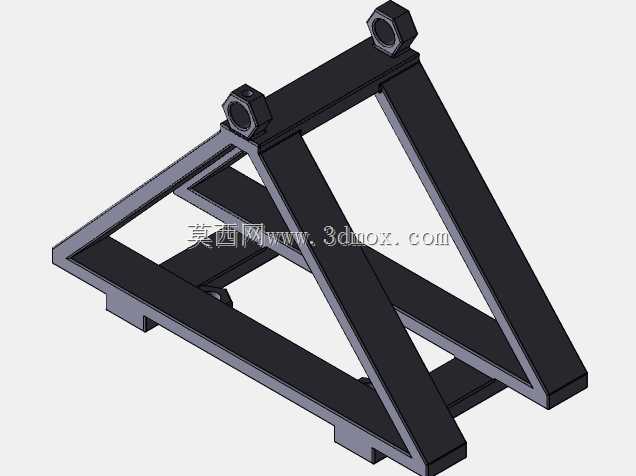

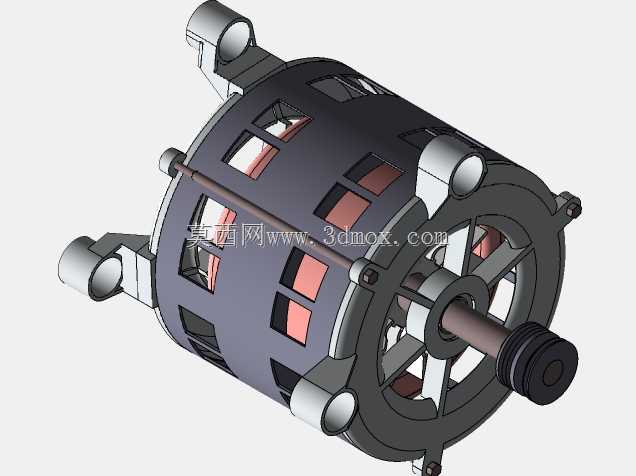

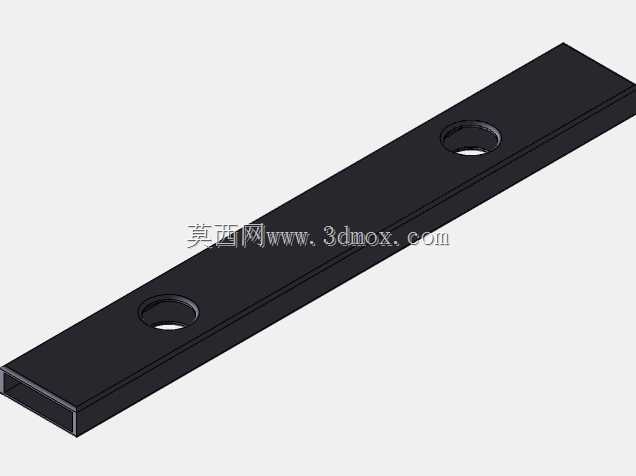

这款自制小型木工车床主要面向个人木工爱好者、家庭工坊、手工木作工作室等场景使用，可满足日常小型木料的车削加工需求，能够完成木珠、小型手柄、木质摆件、细木杆件、简易木碗胚料等小件木制品的车削成型作业，填补了工业级车床体积大、成本高，不适合个人小空间作业场景的空白，适合非量产的个性化木作加工使用。设备整体采用三角支撑式框架结构作为主体承载基座，框架选用标准型钢裁切焊接成型，三角斜撑结构能够有效抵消车削作业时产生的径向振动力，提升加工过程中的整机稳定性，避免因机架晃动导致的加工面粗糙、走刀偏移问题。动力端采用外露式异步电机直连传动结构，搭配多槽塔轮实现多级转速调节，可根据不同木料硬度、不同加工工序匹配对应转速，粗车削硬木时选用低转速大扭矩档位，精打磨软木时切换高转速档位，兼顾切削效率与加工表面质量。主轴端配备可调式顶尖与装夹面板，既可以装夹长条状木料完成外圆车削，也可以通过面板固定盘状木料进行端面车削作业。刀架部分采用双轴可调锁紧结构，可沿主轴轴向、径向双向调整位置，同时支持刀架角度微调，能够适配不同直径、不同长度的木料加工需求，刀架锁紧机构采用快拧式螺栓设计，调整位置时无需额外工具即可快速锁定，提升作业操作效率。设备整体安装边界紧凑，整体占地长度约0.8米，宽度约0.4米，高度约0.5米，可直接放置在普通工作台面上使用，不需要专门的混凝土基础固定，适合小面积工坊、家庭阳台等空间摆放使用。机架底部预留了螺栓固定孔位，如需进行大切削量作业时，可通过螺栓将整机固定在工作台面上进一步提升刚性。整机设计充分考虑DIY制作的可行性，所有零部件均可采用常见标准五金件、普通电机、型钢材料加工组装，不需要特殊定制的非标部件，个人制作者可按照结构尺寸自行裁切焊接组装，制作成本远低于同规格市售成品木工车床，同时结构预留了拓展空间，后续可根据使用需求加装靠山、打磨附件、集尘接口等拓展功能部件，适配更多样的木工作业需求。
