威廉姆斯FW26赛车前翼结构设计

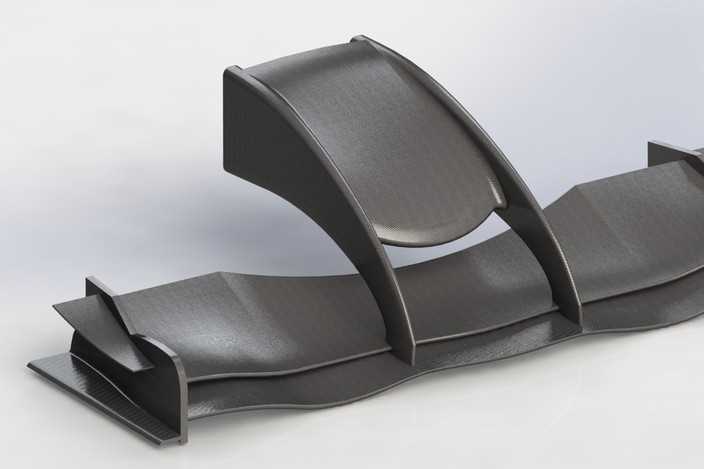

本作品为一级方程式赛车威廉姆斯FW26的前翼三维建模作品，建模过程围绕赛车前翼的空气动力学核心功能展开，严格还原该款前翼的标志性多层翼片布局与支撑结构特征。建模阶段以实车空气动力学构型为参考基准，通过曲面放样、多截面实体拟合完成主体翼片的轮廓构建，精准复刻主翼面的曲率变化、上层襟翼的分段角度以及端板的导流切角设计，每一处曲面过渡都经过曲率连续性校验，保证翼面气流引导路径符合竞速赛车的空气动力学设计逻辑。支撑结构部分采用筋板与翼片一体化建模方式，还原三根纵向支撑翼肋的弧度与连接位置，确保支撑结构既满足空气动力学的低阻要求，也还原实车的结构受力布局。渲染阶段采用哑光碳纤维材质作为主体材质，调整材质的各向异性反射参数模拟真实碳纤维铺层的纹理质感，同时添加细微的磨砂质感表现赛车部件长期使用后的轻微磨损质感，场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰展现翼片之间的层叠间隙、曲面的光影过渡以及支撑结构的立体轮廓，避免过度反光掩盖结构细节。设计思路上，该前翼作为赛车前部核心空气动力部件，建模时重点还原其多层翼片的气流梳理功能：主翼面负责将前部来流进行初步分层，上层襟翼通过特定角度引导气流向上疏导，为后续车身的空气动力套件提供稳定气流，端板的切角设计用于抑制翼片两端的气流涡旋，减少诱导阻力，支撑翼肋在连接上下翼片的同时，自身的流线型截面也尽可能降低对气流的干扰。整个建模过程没有添加多余的装饰性结构，所有曲面与结构都服务于空气动力学功能的还原，确保模型既具备高度的外观还原度，也能清晰展现该款经典F1前翼的设计逻辑与结构特征，可用于赛车空气动力学结构展示、相关设计参考等场景。
