丰田F1赛车碳纤维前翼结构设计

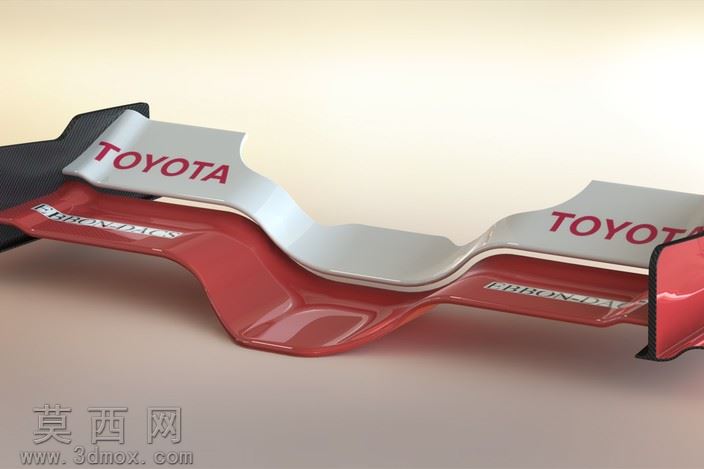

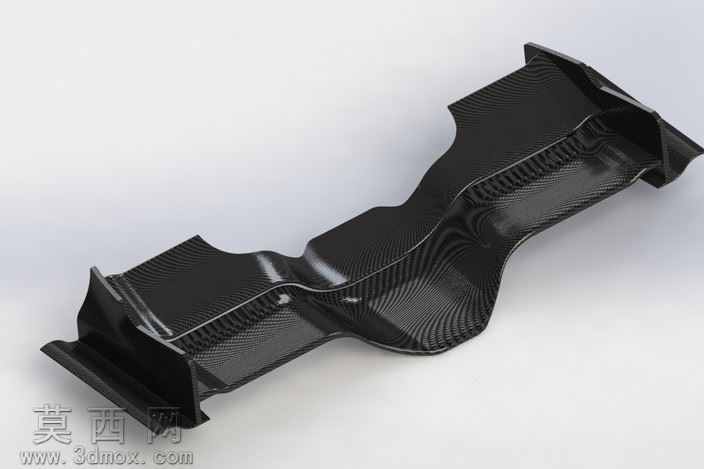

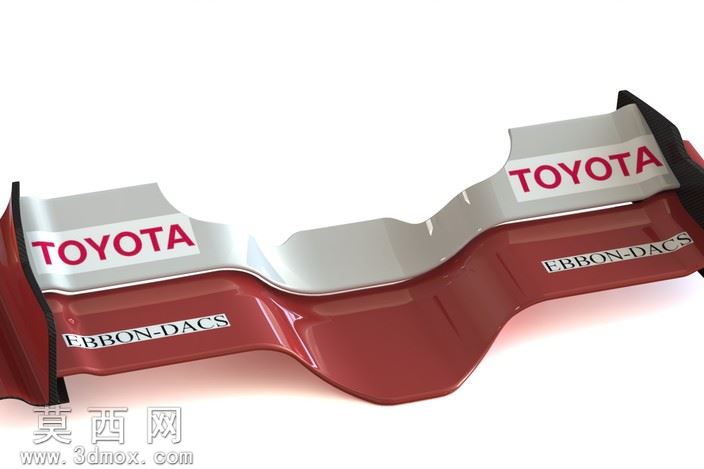

本作品为丰田F1赛车前翼的三维设计成果，建模阶段依托参数化设计逻辑完成整体轮廓搭建，首先参照F1赛事技术规则对前翼的尺寸限定，勾勒出主翼面的基础曲率，通过多段样条曲线拟合翼面的纵向起伏形态，保证翼片各截面的攻角符合空气动力学设计要求，主翼与端板的衔接位置采用连续曲面过渡处理，避免出现硬折边导致的气流分离问题。建模过程中对前翼的多层翼片结构做了分层处理，每一层副翼的倾斜角度、边缘倒角都经过反复调整，还原真实F1前翼的导流结构特征，翼面下方的导流槽结构采用扫掠命令生成，精准还原槽道内的肋条纹理走向，这些肋条结构既可以起到结构加强的作用，也能梳理流经翼下的气流，降低湍流产生的概率。材质渲染阶段选用碳纤维材质作为基础材质，通过调整材质的纹理贴图方向，让碳纤维编织纹理顺着翼面的曲面走向自然分布，还原真实碳纤维构件的纹理质感，同时调整材质的反光度与粗糙度参数，模拟碳纤维部件表面清漆层的半光泽效果，在不同光照角度下呈现出碳纤维特有的深邃纹理层次，端板边缘的硬质塑料区域单独赋予哑光黑材质，和碳纤维翼面形成质感区分。结构设计上充分考虑F1前翼的实际受力特征，主翼面的厚度从中间向两端逐步过渡，在翼片与端板的连接位置做了加厚处理，模拟真实构件中的安装固定结构，翼面下方的导流肋条采用等间距排布，肋条的高度顺着气流方向逐步降低，引导气流有序流向赛车侧箱与轮胎区域，减少前轮附近的乱流对整车空气动力学效率的影响。整体设计过程中反复校验曲面的连续性，保证所有相邻曲面都达到G2连续标准，避免渲染和后续结构分析时出现曲面破面问题，最终呈现的模型完整还原了丰田F1前翼的流线型外观与核心结构特征，清晰展现了竞速类汽车空气动力学部件的设计逻辑。
