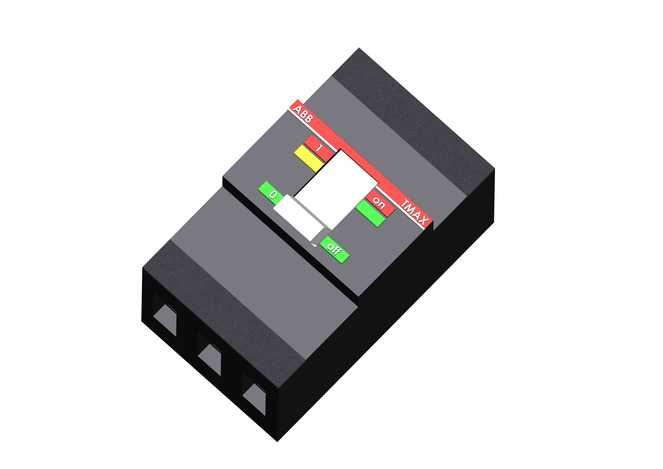

ABB T1系列三极塑壳断路器三维模型

本模型为ABB T1系列三极塑壳断路器的三维数字化设计成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了该款低压配电保护元件的外观形态与结构特征。建模阶段以断路器的实际装配逻辑为核心，首先搭建主体基座的三维轮廓，精准还原基座底部三个进线接线端口的排布位置、间距与倒角细节，基座外壳采用哑光黑色工程塑料的材质设定，通过调整材质的粗糙度、漫反射参数模拟真实塑壳材质的磨砂质感，避免渲染时出现过度反光的失真效果。操作区域的建模重点还原了分合闸操作手柄的结构形态，手柄周边的状态标识区域做了精细化处理：红色合闸标识条、绿色分闸标识块、黄色警示标识的位置与实物完全对齐，标识表面采用印刷质感的材质设定，还原工业产品标识的哑光印刷效果，同时还原了手柄旁ABB品牌标识、TMAX系列标识的细节，确保外观辨识度与实物一致。模型的结构拆分逻辑贴合实际产品的装配关系，基座与上盖的拼接缝隙做了0.1mm的细微间隙处理，还原工业注塑件的装配公差细节，操作按钮、状态指示块的凸起高度、边缘倒角均按照实物比例还原，避免出现生硬的直角结构。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出断路器顶部操作区域的结构层次，辅助光源补亮底部接线端口的暗部细节，环境光采用弱冷色调平衡整体画面色温，最终呈现的效果既清晰展示了产品的结构特征，又还原了工业电气元件的真实材质质感。设计过程中兼顾了模型的实用性与还原度，整体模型无多余的冗余面，布线规整，既可以用于低压配电场景的三维布局展示，也可作为电气元件选型阶段的可视化参考素材，完整呈现了塑壳断路器紧凑的结构设计与工业外观特征。
