户外防风雨塑料电气接线盒结构设计

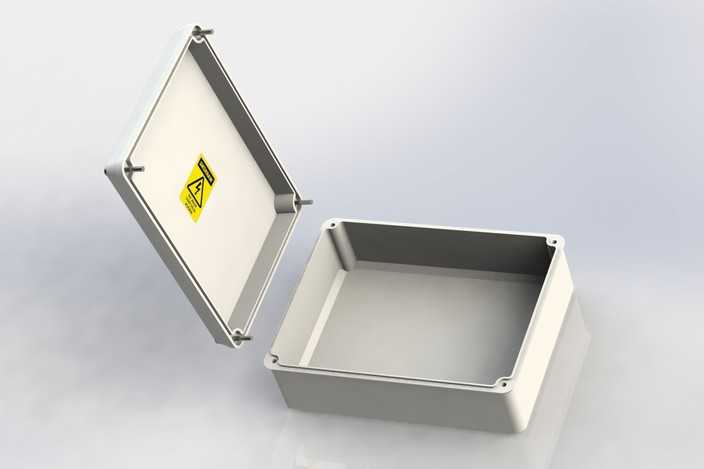

本作品为户外使用的防风雨塑料电气盘柜三维建模设计，整体采用长方体圆角壳体结构，建模阶段优先考量户外工况的防护需求，先通过基准面定位绘制盒体与盒盖的基础轮廓草图，对壳体棱边做统一圆角过渡处理，避免应力集中同时提升外观流畅度，也减少户外使用时的磕碰损伤风险。盒体与盒盖的配合结构采用止口式密封设计，建模时精准预留密封胶条的安装槽位，四角设置螺丝固定柱结构，固定柱做加强筋补强处理，保证螺丝锁紧时的结构强度，避免塑料壳体受力开裂，实现盒体与盒盖的紧密压合，达成防风雨、不透水的密封防护效果。材质渲染阶段，盒体主体选用耐候性ABS工程塑料材质，调整材质参数呈现哑光奶白色的塑料质感，表面做细微磨砂纹理处理，模拟真实户外塑料壳体的抗紫外线老化表面特性，盒体表面的警示标识采用贴图渲染方式，还原高压警示标识的黄底黑字印刷效果，固定螺丝采用不锈钢金属材质，调整金属粗糙度参数呈现哑光不锈钢的金属光泽，区分塑料与金属部件的材质差异。结构设计上，壳体内部预留电气元件安装的卡槽与固定柱位，可适配接线端子、小型断路器等电工接线元件的安装需求，壳体尺寸设定为208x160x80mm，兼顾内部元件安装空间与户外安装的紧凑性需求，整体壁厚均匀设置为3mm，既保证壳体结构强度，也适配注塑成型的工艺要求，避免壁厚不均导致的注塑缺陷。建模过程中对所有配合结构做干涉检查，确保盒盖与盒体装配后无结构干涉，密封面完全贴合，四角固定孔位同轴度一致，保证实际生产装配时的顺畅度，渲染阶段采用柔光打光方式，模拟自然光照射效果，清晰呈现壳体的结构细节与材质质感，直观展示产品的外观形态与结构特征，为后续的开模生产、产品展示提供精准的三维模型支撑。
