船舶分段肋板结构船节三维设计

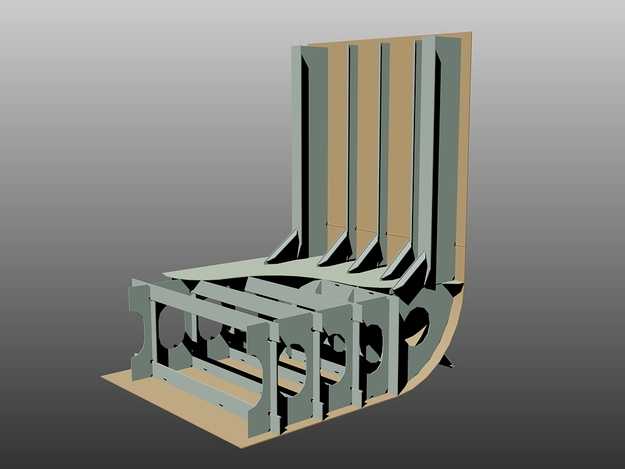

本作品为船舶局部结构船节的三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先依据船体局部线型的曲率特征，先构建基准曲面作为整体结构的定位依托，依次排布横向强肋板、纵向纵桁与外板衬板三类核心构件，每一处构件的开孔、折边、连接位都严格对齐船舶结构设计的常规规范，横向肋板上的减重孔、过焊孔都做了圆角过渡处理，避免建模过程中出现尖锐棱角导致的应力集中问题，同时也为后续生产加工的工艺合理性提供参考。材质分配阶段针对不同构件做了区分设置，主体承重肋板与纵桁赋予哑光灰金属材质，模拟船用钢材的表面质感，调整材质的粗糙度参数还原热轧钢材的细微颗粒纹理，衬板部分赋予浅棕木质层压材质，模拟造船过程中用于临时定位、胎架支撑的木质衬板效果，两类材质的色彩与质感形成清晰区分，能够让观看者快速识别不同构件的功能属性。渲染阶段采用柔和的侧上方主光源搭配环境补光，避免构件之间的遮挡区域出现过暗的死黑区域，能够清晰展现每一层肋板的排布间距、纵桁与肋板的穿插连接关系，以及底部承托结构与上部舷侧结构的过渡弧度，整体渲染视角选择斜向等轴测视角，可同时展现结构的宽度、高度与纵深三个维度的形态特征。设计思路上以还原船舶分段建造阶段的中间结构状态为核心，没有添加多余的装饰性构件，重点突出船体内部骨架的连接逻辑，每一处构件的搭接位置都做了贴合处理，不存在错位、缝隙等建模错误，既可以作为船舶结构教学的演示模型，也能够为小型船舶的分段结构设计提供参考，模型的结构拆分逻辑也贴合实际造船的生产流程，肋板、纵桁、衬板都为独立可编辑的构件，方便后续根据不同船型的尺寸需求做参数调整。
