游艇甲板通风排气装置结构设计

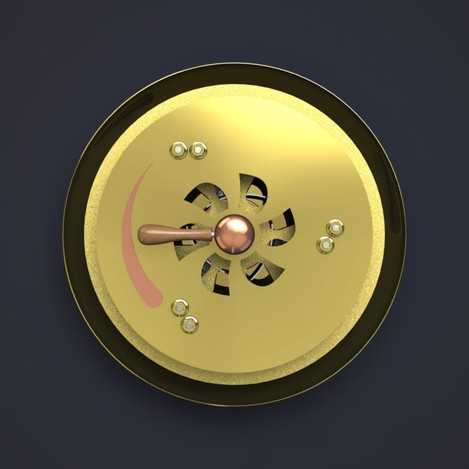

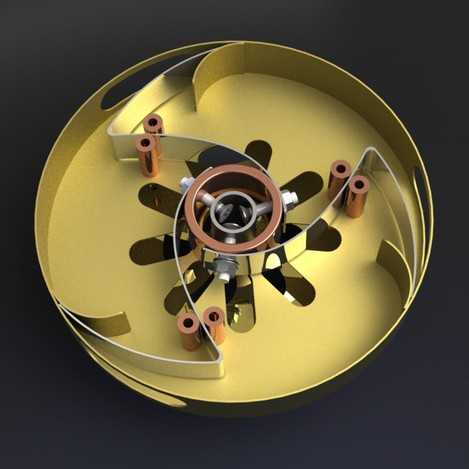

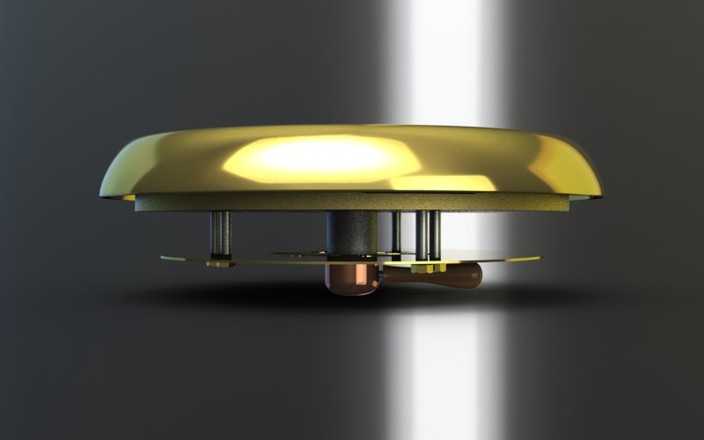

该作品为游艇甲板配套的通风排气构件三维设计，建模阶段依托参数化建模逻辑完成全零件的特征搭建，首先对圆盘形主体基座进行草绘拉伸，精准定位基座上的安装孔位与通风开槽轮廓，保证基座平直段与热弯弧面段的半径参数完全匹配船体甲板的安装适配要求。核心调节结构部分，采用板件折弯特征构建热弯调节瓣，通过曲面偏移、加厚命令完成瓣体的厚度赋值，搭配阵列命令完成周向调节瓣的均匀排布，确保各瓣体开合行程一致。弹簧构件采用螺旋扫描命令生成，精准匹配弹簧钢片的刚度参数设定，将弹簧卡扣与旋转调节器做装配约束，实现调节器转动时带动弹簧施压、调节瓣开合的联动效果，同时在装配环境下完成干涉检查，排除各运动构件的行程冲突。渲染阶段针对不同零件赋予对应材质：主体基座采用抛光黄铜材质，调整金属粗糙度与反射参数，还原亮面金属的暖金色光泽与环境反射效果；弹簧与卡扣构件赋予弹簧钢材质，调高金属高光强度，呈现钢制零件的冷亮金属质感；中心转轴与固定铜套分别赋予镀铬金属与紫铜材质，通过材质色彩差异区分不同功能构件，提升模型的结构辨识度。设计思路上围绕无甲板厚度限制的通用安装需求展开，简化整体结构减少冗余零件，将锁定结构集成到基座本体，无需额外定制安装配件即可适配不同厚度的游艇甲板；通风调节逻辑通过瓣片的开合差实现，当瓣片打开时形成的间隙差可增大空气流通量，关闭时可实现舱内密闭，同时在外部进气口做导流曲面设计，避免外部海水溅入舱内，引导气流平稳进入舱室，兼顾通风效率与防水性能。整体建模过程严格遵循实际加工工艺要求，所有板件折弯半径、零件壁厚均符合五金冲压加工的参数规范，各安装孔位的尺寸与位置公差满足实际装配要求，既保证了构件的功能完整性，也还原了金属五金构件的精致质感。
