拖车悬挂承载车架结构三维设计

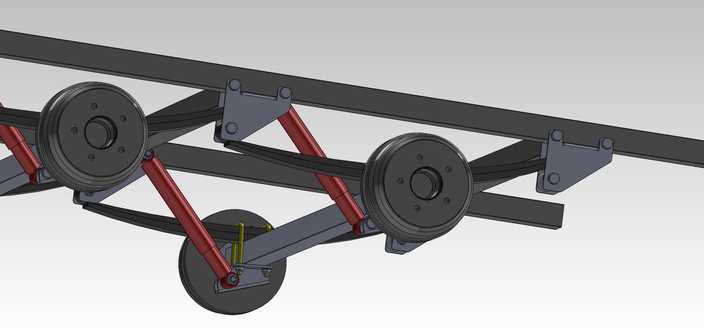

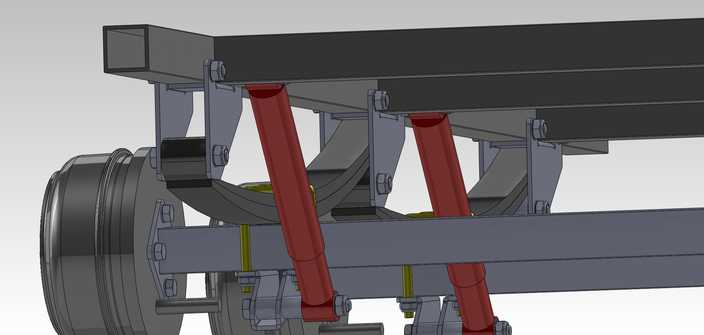

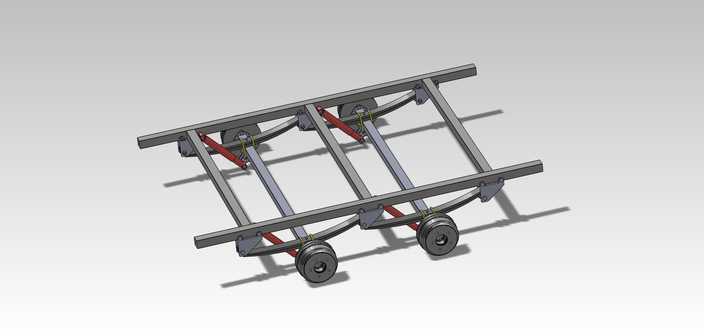

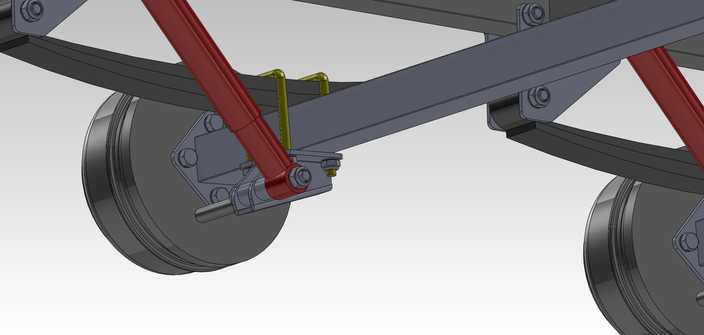

本作品为拖车承载悬挂车架的三维参数化设计模型，建模过程严格遵循机械结构设计的工艺合理性原则，首先搭建主体承载框架的基准坐标系，以等截面矩形型钢作为纵梁与横梁的基础型材，通过三维软件的焊件模块生成框架的基础实体，对各型材衔接处做符合焊接工艺要求的坡口预留处理，保证后续加工环节的焊缝位置有足够的操作空间。模型中的轮轴安装座采用集成式法兰结构设计，在建模阶段对法兰端面的安装孔位做同轴度约束，匹配轮轴组件的装配公差要求，同时在轴端与框架纵梁的衔接位置，设置了弹簧减震构件的安装位，将板簧类弹性元件的安装支座与车架横梁做一体化建模，通过软件的装配约束模拟弹簧的受力形变行程，验证减震结构在载荷作用下不会与周边框架构件发生运动干涉。模型的材质配置贴合实际生产场景，主体框架部分赋予碳钢材质，调整表面粗糙度参数模拟热轧型钢的哑光金属质感，减震弹簧部分赋予弹簧钢材质并做表面氧化发黑的材质效果，行走轮部分赋予橡胶胎面与钢制轮毂的分层材质，通过渲染模块调整环境光与投影参数，清晰呈现各构件的装配层次与结构关系。设计过程中重点优化了冲击载荷的传导路径，将轴端承受的地面冲击力通过弹簧构件缓冲后，沿横梁分散传导至整体承载框架，在导轨安装位置做了适配性的结构补强，保证附属部件安装后的结构稳定性，所有需要后期切削加工的部位都在建模时预留了合理的加工余量，焊接部位的结构设计避免了应力集中的锐角衔接，整体模型完整还原了拖车行走承载部分的装配关系，各构件可单独导出用于工程图生成与后续加工生产，模型中包含的通用格式文件可适配多数三维设计软件的读取需求，方便设计人员在此基础上做拓展修改与适配调整。
