罗技G27驾驶模拟器定制脚踏板三维结构

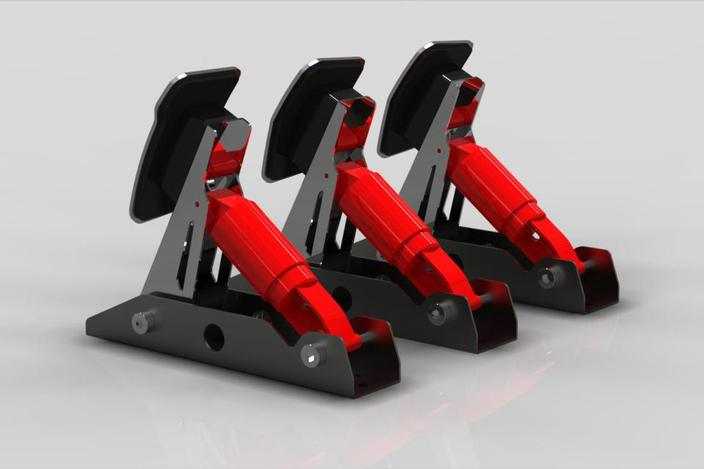

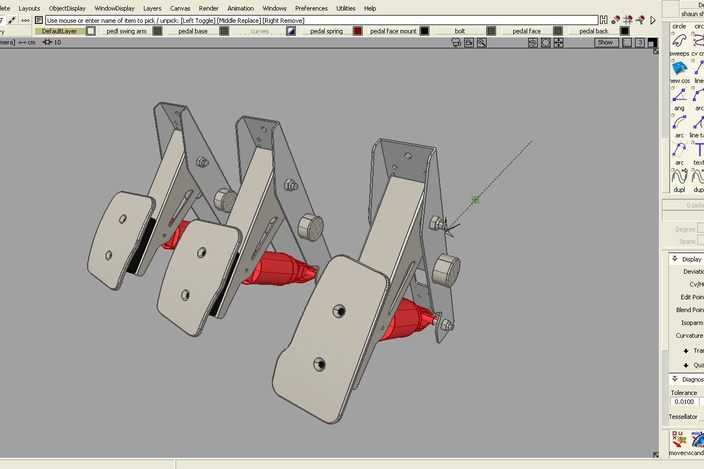

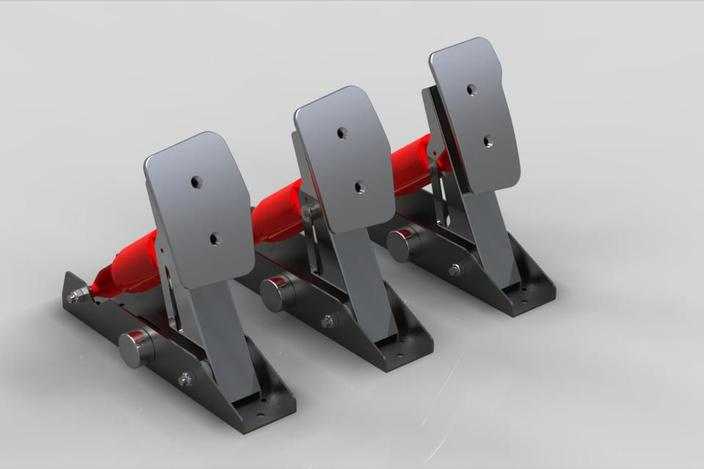

本套脚踏板结构围绕自定义驾驶模拟器的使用需求开展三维建模设计，整体采用三踏板并排布局，匹配罗技G27驾驶控制方案的交互逻辑，可实现离合、制动、油门三个操控单元的独立动作反馈。建模阶段先完成底座基准结构的搭建，三个踏板单元共用同一条横向安装基座，基座采用带安装孔的平板式金属质感设计，预留与模拟器支架的固定点位，保证整体安装后的结构稳定性。每个踏板单元分别设计了独立的摆臂支撑结构，摆臂与底座之间通过铰接轴实现转动连接，铰接位置搭配限位结构，可精准约束踏板的踩踏行程，避免超程运动带来的结构干涉或操控失效问题。踏板踩踏面采用带弧度的金属平板造型，表面预留固定孔位，可后续加装防滑橡胶垫提升踩踏摩擦力，摆臂与底座之间设置了复位阻尼结构，对应图中红色的阻尼元件，可根据不同踏板的操控需求调整回弹阻尼力度，匹配真实车辆的踏板脚感：制动踏板阻尼偏大、行程偏短，油门踏板阻尼适中、行程线性，离合踏板阻尼介于两者之间，还原真实驾驶的操控触感。材质渲染阶段，踏板主体结构采用哑光金属材质，模拟冷轧钢冲压成型的零件质感，表面做细微的磨砂纹理处理，避免渲染效果过于塑料化；铰接轴部位做亮面金属处理，突出转轴的精密装配特征；红色阻尼元件采用半哑光的工程塑料加橡胶复合质感，区分于金属结构件，让整体装配层次更清晰。设计过程中重点校核了三个踏板的间距、踩踏角度、行程范围，保证脚部操控时不会出现相邻踏板干涉，同时适配多数人群的脚部操作尺寸，摆臂的受力结构经过力学简化验证，保证频繁踩踏下的结构强度，铰接位置的同轴度在建模时做了严格约束，避免踏板转动时出现卡滞、歪斜的问题。整体模型装配关系完整，所有零件之间的连接逻辑清晰，可直接用于驾驶模拟器的结构参考、3D打印制作或者改装方案验证，还原了商用驾驶外设脚踏的核心结构特征，同时预留了自定义改装的调整空间，方便使用者根据自身的操控习惯调整踏板角度、阻尼力度以及安装位置。
