轮式卡特彼勒挖掘机外观结构三维设计

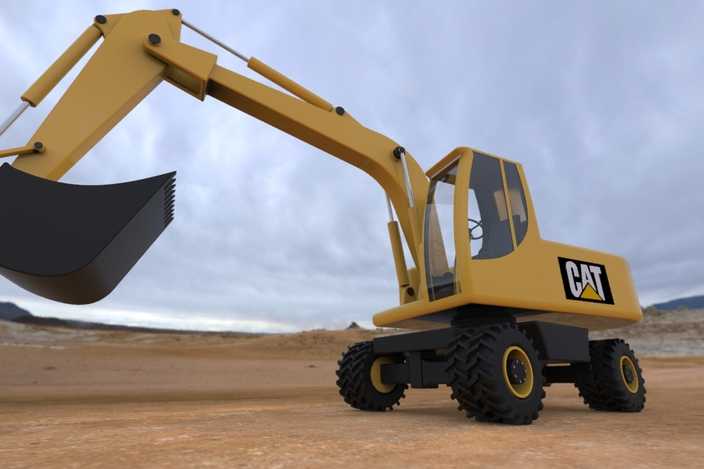

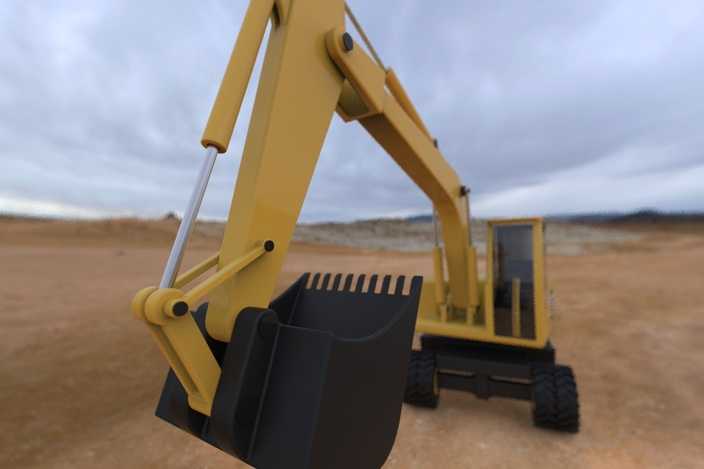

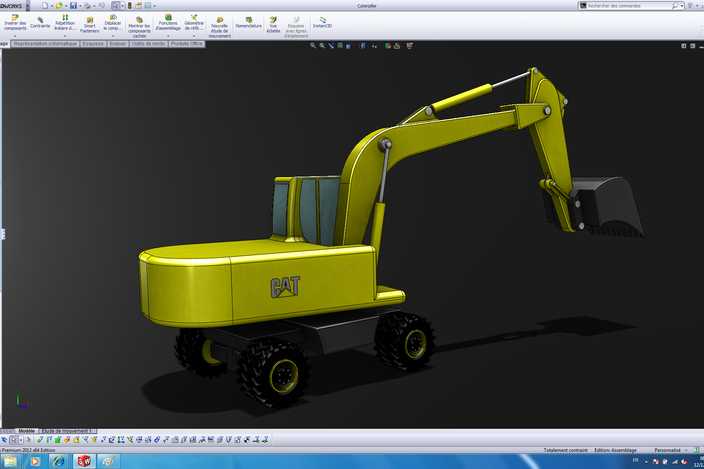

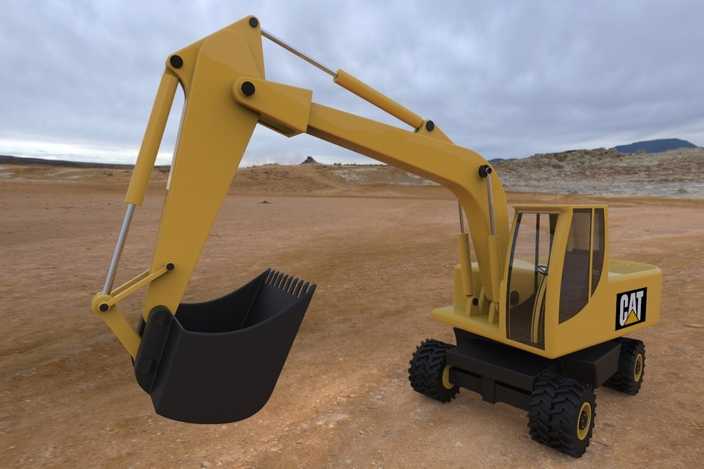

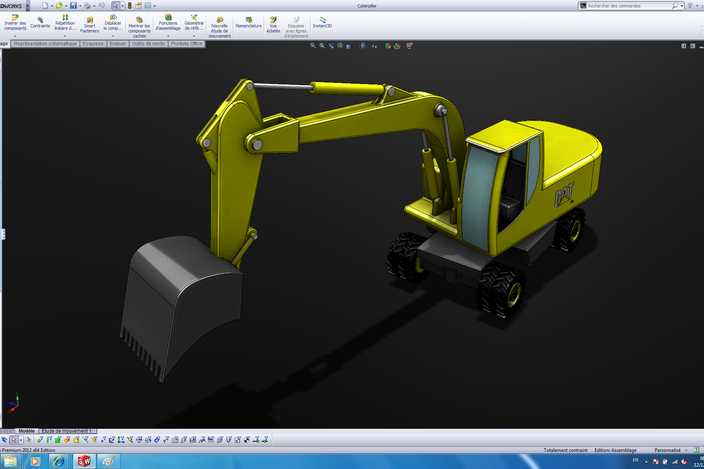

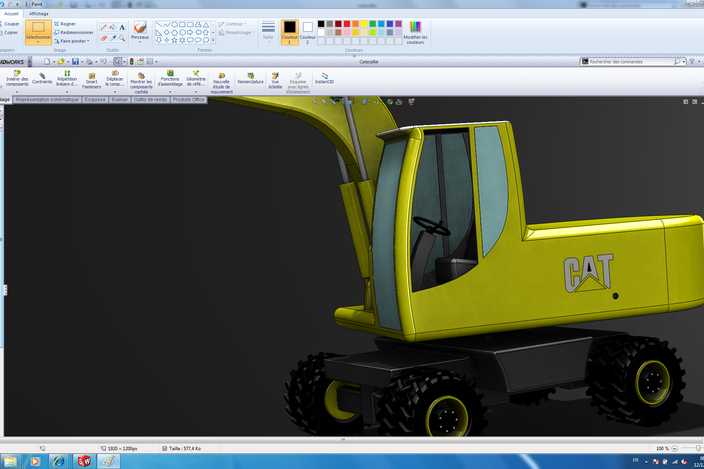

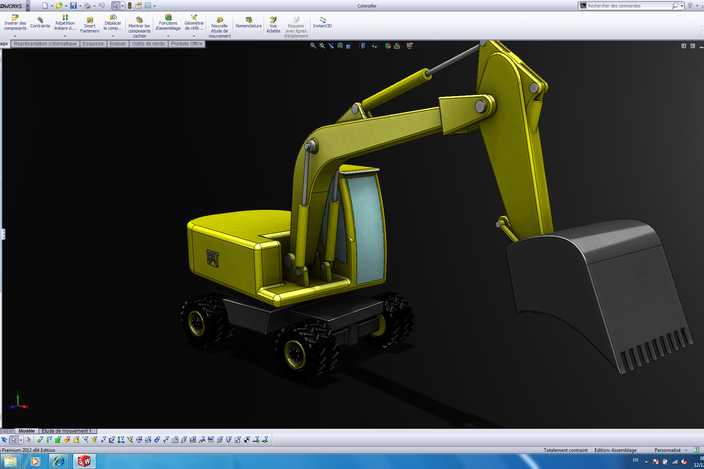

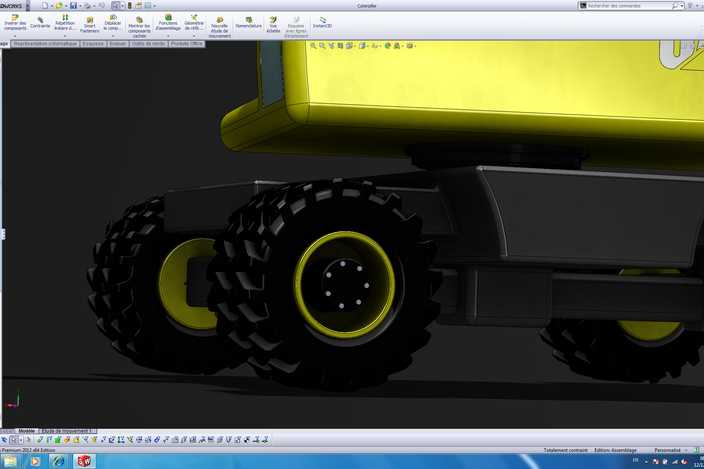

本作品为轮式卡特彼勒挖掘机的三维设计成果，建模阶段依托三维设计软件完成全结构搭建，首先从整机比例定位入手，参考真实轮式挖掘机的尺寸参数确定行走底盘、回转平台、工作装置、驾驶室四大核心模块的空间占比，确保各部件装配关系符合真实机械的运动逻辑。建模过程中优先采用实体建模方式构建基础结构，对行走部分的橡胶轮胎、轮毂支撑结构，回转平台的承载基座、覆盖件曲面，工作装置的动臂、斗杆、挖斗以及铰接销轴结构逐一进行特征绘制，通过拉伸、旋转、扫描等基础特征命令完成主体轮廓搭建，再对边角过渡、安装卡槽、铰接孔位等细节结构进行倒角、切除等精细化处理，保证各部件之间的装配间隙符合工程实际，不存在结构干涉问题。材质与渲染阶段，针对不同部件的真实材质属性进行参数调配：机身主体覆盖件采用工程黄金属漆材质，调整漆面的反光度、粗糙度参数模拟工程机械漆面的哑光金属质感，同时添加细微的颗粒纹理还原真实漆面的质感表现；挖斗部分采用高强度耐磨钢材质，提升材质的金属粗糙度，添加轻微的磨损纹理模拟作业部件的使用质感；驾驶室玻璃采用半透明钢化玻璃材质，调整透明度与反射参数，还原玻璃的透光与环境反射效果；轮胎部分采用黑色橡胶材质，添加轮胎表面的防滑胎纹纹理，调整橡胶材质的哑光属性提升真实感；液压活塞杆部分采用亮面镀铬金属材质，提升反光强度表现金属光洁度。渲染阶段搭建深色纯色展示背景，布置多组柔光光源避免模型表面出现过强的反光死白，调整阴影参数让模型投影柔和自然，突出整机的结构轮廓与材质表现，同时通过视角调整选取斜45度展示视角，能够同时呈现挖掘机的工作装置伸展状态、驾驶室形态与轮式行走结构，完整展示整机的外观设计特点。设计过程中重点还原轮式挖掘机相较于履带式挖掘机的结构特点，突出轮式底盘的转向桥、支撑结构特征，同时对工作装置的铰接点位置进行反复校准，确保动臂、斗杆的摆动角度范围符合真实设备的作业行程，驾驶室的窗体布局、扶手细节也参考真实卡特彼勒轮挖的外观特征进行还原，保证模型的外观还原度与结构合理性，既可以作为工程机械外观展示的可视化素材，也能够为相关机械结构的教学演示提供直观的三维参考。
