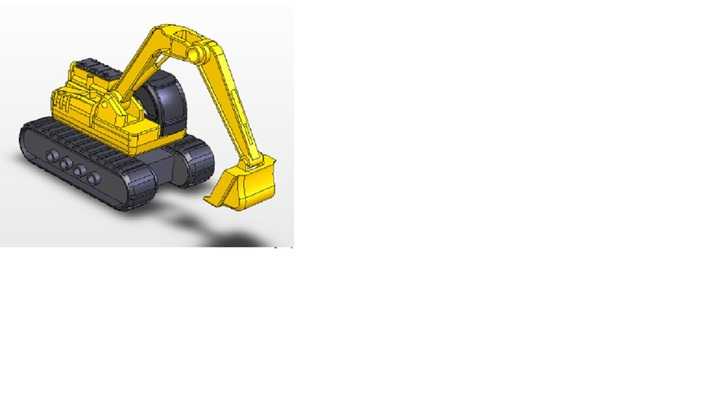

履带式液压挖掘机三维建模作品

本作品为履带式液压挖掘机的三维建模成果，建模过程围绕真实挖掘机的功能结构展开，首先梳理整机的模块划分，将整机拆解为行走底盘、回转平台、动臂、斗杆、铲斗、液压管路、驾驶室七大核心模块，逐一进行结构还原。建模阶段优先搭建各部件的基础轮廓草绘，通过拉伸、旋转等基础特征构建部件主体结构，针对履带板的啮合结构、驱动轮的齿形轮廓、铲斗的切削刃造型等细节，采用扫描、放样、阵列等特征操作完成精细化建模，保证各部件的装配关系完全匹配真实机械结构，行走部分的履带张紧结构、回转支承的连接结构、动臂与斗杆的铰接点位都严格参照真实挖掘机的尺寸比例进行参数化设定，确保各活动部件的运动行程符合实际作业逻辑。材质与渲染阶段，针对不同部件的材质特性进行区分设置：履带、底盘结构件采用哑光深灰金属材质，添加细微的磨损纹理与颗粒质感，还原重型工程机械的使用质感；动臂、斗杆、铲斗等作业结构件采用高饱和度的工程黄涂装材质，添加漆面的细微反光与颗粒感，还原工程设备的漆面效果；驾驶室部分采用深色哑光塑料搭配透明玻璃材质，玻璃材质添加轻微的反射与折射参数，模拟真实车窗的光学效果；液压管路部分采用亮面黑色橡胶材质，还原管路的柔韧质感。渲染阶段采用三点布光方案，主光源模拟户外自然光的照射角度，搭配辅助光源消除结构暗部的死黑区域，添加柔和的地面投影，突出整机的结构轮廓与体量感。设计思路上，本模型兼顾结构准确性与教学实用性，各部件的建模步骤清晰可追溯，既还原了履带式挖掘机的真实机械结构，也可作为工程机械建模的教学参考案例，帮助学习者掌握重型工程设备的模块化建模方法、装配逻辑以及工业材质的渲染技巧，理解铰接类作业机械的结构设计要点。
