3D打印用迷你ABS塑料挤出装置

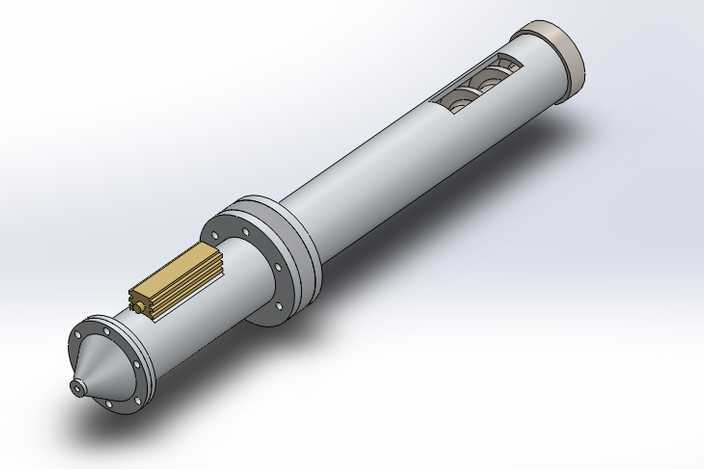

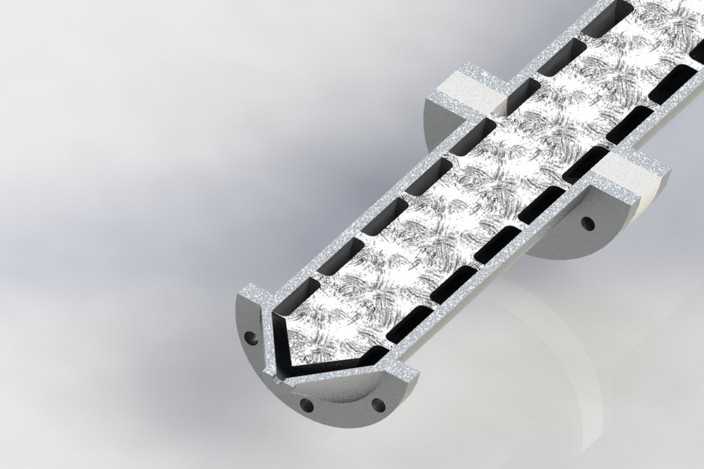

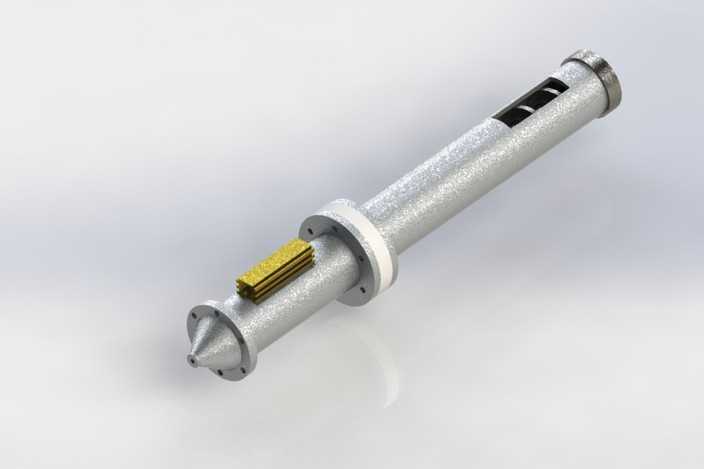

本模型为适配桌面级3D打印场景设计的迷你ABS挤出装置，采用三维建模软件完成全参数化结构搭建，建模过程中对各功能部件进行独立草绘与特征建模，通过拉伸、旋转、扫描切除等基础特征结合装配约束完成整体组装，确保各部件的同轴度、配合公差符合实际装配要求。渲染阶段采用金属哑光材质模拟挤出机筒身的金属加工质感，对进料端的黄铜色进料块赋予黄铜金属材质，区分不同功能部件的材质属性，对前端挤出模头做金属高光处理，还原精密机加工零件的表面质感，整体渲染采用柔和的环境光搭配定向主光源，清晰呈现筒身的观察开槽、法兰连接结构、端盖密封结构的细节特征。结构设计上，整体采用长筒式布局，中段设置双法兰结构用于设备安装固定，筒身侧面开设长条形观察槽可实时观测内部物料输送状态，前端采用锥度收敛的模头结构，针对不同线径需求设计了多组挤出孔径参数，可适配1.75mm标准3D打印线材的生产，同时预留扩展孔径可兼容2.3mm、3mm等不同规格线材的挤出需求，进料端设置块状进料接口可对接送料机构，尾端采用密封端盖结构保障内部输送压力稳定。设计思路围绕小型化、轻量化桌面级生产需求展开，在保障挤出压力稳定的前提下尽可能压缩设备整体体积，简化装配结构降低加工难度，各连接部位采用标准紧固件连接，便于后期拆装维护与模头更换，筒身内部预留螺杆安装空间，可适配小型输送螺杆完成塑料熔融后的定量输送挤出，整体结构紧凑功能完整，可直接用于小型桌面挤出设备的原型验证与结构参考。
