风筝充气用大流量直通控制阀结构

　　该阀体结构主要服务于户外风筝充气支撑系统的气路连接环节，在牵引风筝、充气骨架类风筝的地面充气作业中承担通断与限流作用。现场使用时，充气泵输出的高压气流经软管接入阀体一端，阀体另一端对接风筝充气嘴，侧部两处凸台用于集成控制构件或固定辅助管路，使充气过程中气流路径短、压损小，能够在短时间内完成大容积气囊的充注，避免普通小口径阀门充气耗时过长、气流憋压导致泵体过热的问题。

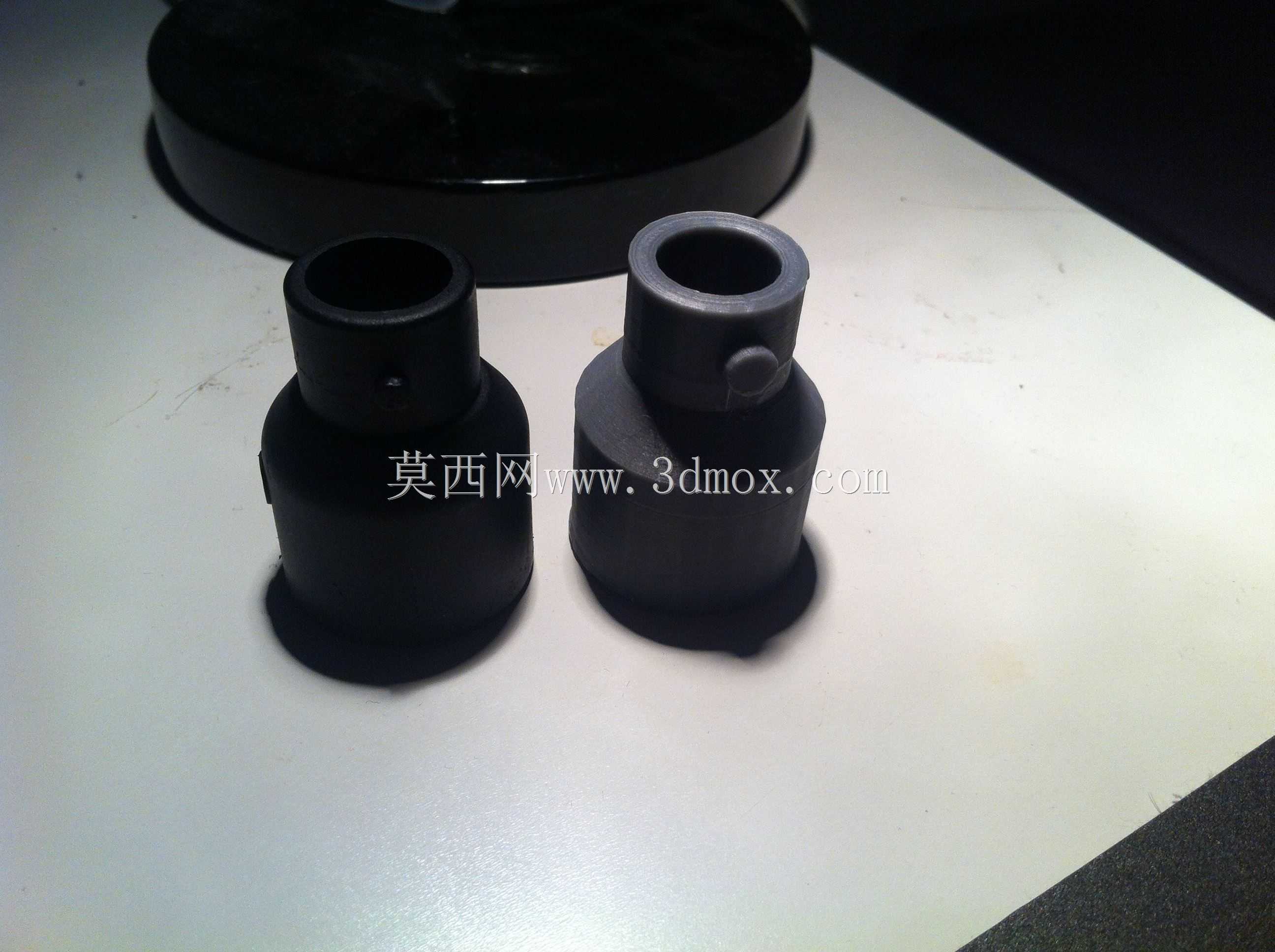

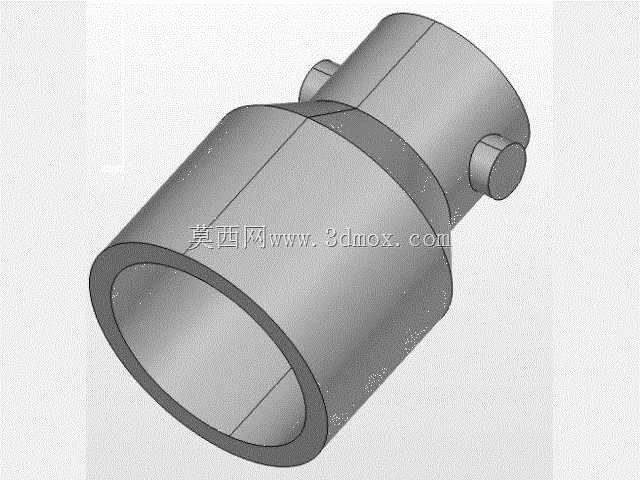

　　从功能特性来看，该结构采用直通式主流道设计，阀体主体为两段变径圆柱筒相接，内部流道沿轴向贯通，流通截面积相较常规小型充气阀明显放大，气流通过时无急转折弯，涡流损失被控制在较低水平。阀体中部设置环形凸肩，既作为两段筒体的结构加强区，也可作为安装定位面，在管路布置时抵靠安装板或管夹，限制阀体轴向窜动。侧部对称布置的圆柱凸台内部可加工控制孔道，用于装配阀杆、锁紧销或泄压组件，操作人员在充气完成后可通过侧部控制件快速截断气路，减少拆卸充气管时的气体泄漏；部分工况下也可在凸台处接入压力表，实时监测气囊内部压力，防止超充胀破织物骨架。

　　设计思路上，该结构优先保证通流能力与安装兼容性，主体壁厚按照低压充气管路的承压要求设定，筒壁厚度均匀，在满足刚性的前提下控制整体重量，适配户外便携作业的携带需求。两端接口采用圆筒式插接结构，可直接套入标准规格的充气软管，外部预留卡箍安装空间，装配后通过喉箍锁紧即可实现密封，无需额外加工法兰或螺纹，降低了户外临时布设的操作难度。侧部凸台与主体筒体采用一体化成型逻辑，建模时保证相交处圆角过渡，避免应力集中，在反复插拔管路、承受气压脉动的工况下不易出现根部开裂。

　　外形尺寸与安装边界方面，阀体整体轴向长度适配常规充气管路的布设间距，最大外径处为中部环形凸肩，安装时需在安装面板上开出对应直径的过孔，凸肩两侧预留不小于筒体半径的操作空间，方便手指或工具按压侧部控制件。两端插接段的外径匹配常用充气软管内径，插接深度覆盖筒体直段的大部分区域，保证软管套入后不会因气压冲击脱开。侧部两处凸台向外伸出的高度较小，不会额外占用过多横向空间，在多套气路并排布置时，阀体之间可保持较小间距，适配充气泵站多回路输出的紧凑布局。

　　在实际工程应用中，这类大流量充气阀也可迁移至户外充气帐篷、大型充气模型、应急气囊的充气管路中，作为快速充注的主控阀使用。三维建模过程中需重点保证内部流道的同轴度，两段变径筒体的相交面需平滑衔接，侧部凸台的孔道轴线与主流道轴线垂直相交，确保后续加工控制孔时位置精度符合装配要求；同时阀体两端开口的端面需保持平整，软管套入后端面不会割伤胶管内壁，长期反复使用也能维持可靠的密封效果。
